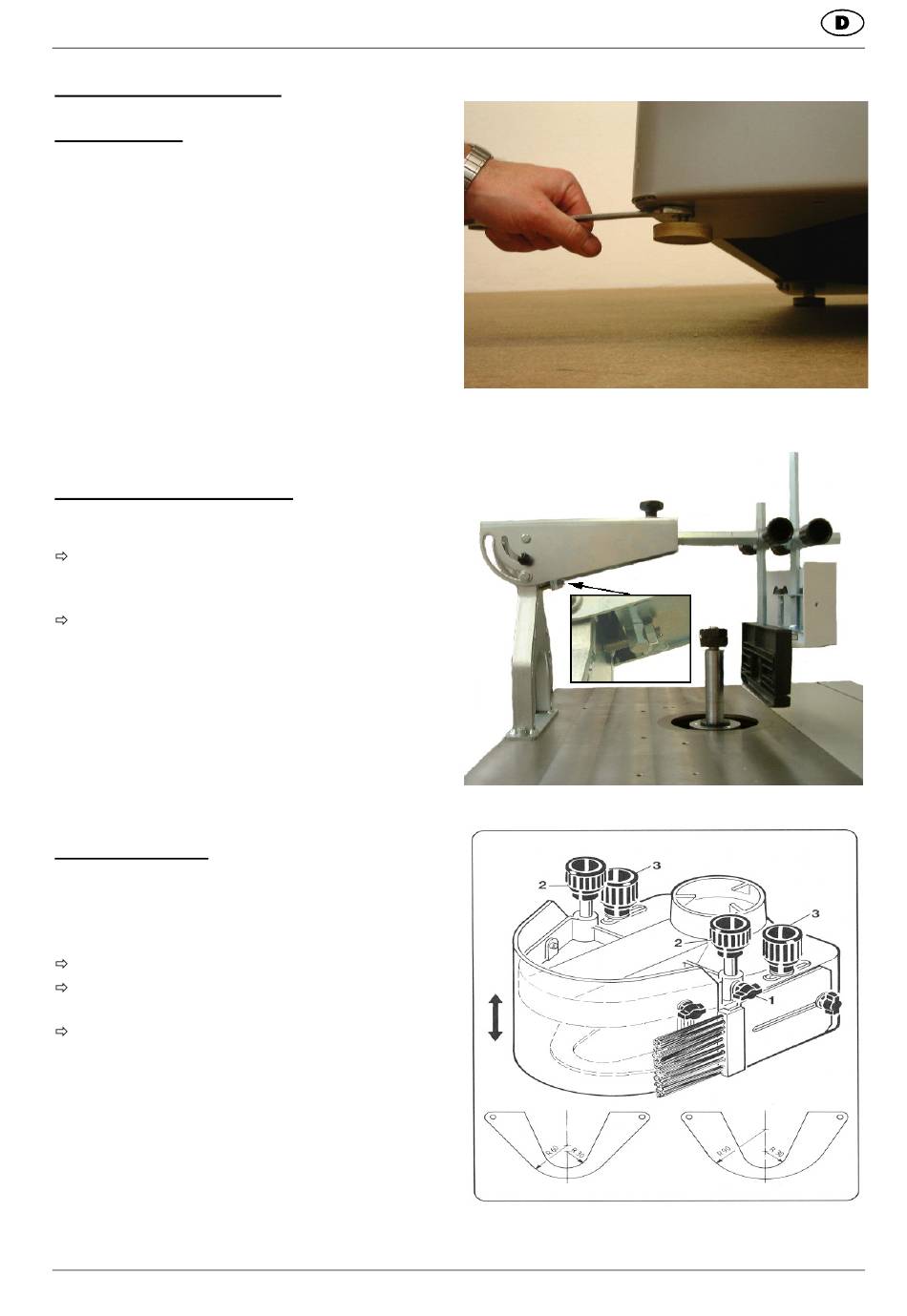

Scheppach Molda 7.0 Manual page 10

Dokumentation
Aufstellen und justieren
Höhenausgleich
Abb. "A"
Die Maschine steht auf 4 verstellbaren Gummipuf-
fern.
Bodenunebenheiten ausgleichen. Die unteren
Sechskantmuttern mittels Schlüssel lösen und die
Gummipuffer entsprechend ein- und ausdrehen.
Die Sechskantmuttern wieder anziehen.(kontern)
Schutz- und Druckvorrichtung
Abb.: „C"
Die Schutz- und Druckvorrichtung mit je 2 Zylin-
derschrauben und Scheiben (1) auf die Tischplat-
te montieren.
Schutz- und Druckvorrichtung mit Hilfe der Stell-
schraube (2) rechtwinklig zur Tischplatte einstel-
len.
Bogenfräsanschlag
Abb.: „D"
Bogenanschlagplatten
Die Bogenanschlagplatte R 90 ist montiert.
Die Bogenanschlagplatte R 60 muß bei Bedarf
gegen die R 90 ausgetauscht werden.
Flügelmutter (1) links und recht lösen, Handgriffe
(2) herausdrehen.
Seite 10
Abb.: „A"
Abb.: „C"
Abb. „D"
