Documentação

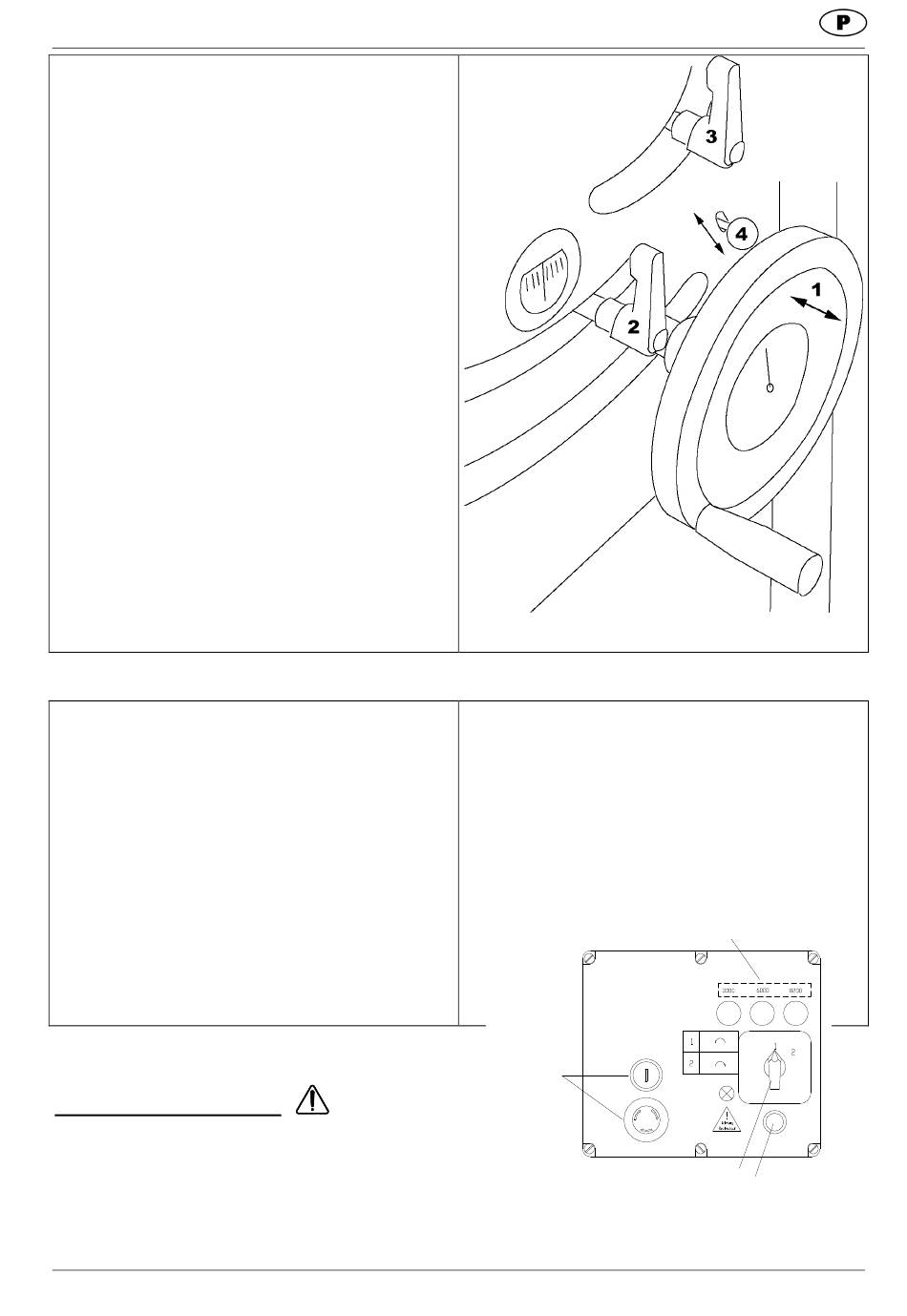

Ajuste da altura do eixo: 100 mm
O ajuste da altura se realiza com a roda manual
-
(1).
Folgar o freio do eixo com a alavanca de aperto
-
(2) e ajustar a altura com a roda manual (1).
Um traço de fracção da escala es 0,1 mm. Uma
-
volta da roda de mão equivalem 2 mm.
Depois de ter ajustado a altura da ferramenta
-
apertar forte a alavanca de aperto (2).
Em princípio realizar uma prova de fresado e
medir outra vez a peça!
Ajuste oblíquo do eixo +45° /-5°
O ajuste oblíquo se realiza tal como o ajuste da
-
altura por meio da roda manual. (1).
Folgar a alavanca de aperto (3)
-
Tirar a roda manual (1) com as duas mãos para
-
fora e realizar o ajuste oblíquo com a roda
manual (1).
Depois de realizar o ajuste apertar forte a
-
alavanca de aperto (3).
Para voltar a posição 0° voltar a roda de mão até
-
o encaixe final.
Para girar (-5° ) virar eixo a ~15° , colocar o botão
-
esférico (4) para baixo e voltar a virar. Apertar
alavanca de aperto.
Indicação
Fig. "N"
A parte reversa da tampa da máquina deve
-
manter-se fechada conforme as regras e a
manivela deve estar apertada, para poder
trabalhar com a máquina.
Conectar o cabo a rede
-
Interruptor central no "1"
-
Interruptor giratório (2) para "esquerda ou direita"
-
(Para a direita se acende a luz amarela de
controlo).
Ligar o interruptor do motor (3) com o botão
-
verde.
Advertência de trabalho
Realizar apenas trabalhos de reorganização, ajustes, medições ou limpeza com o motor desligado e com a
ferramenta para fresar parada. Assegurar-se que a máquina não seja ligada involuntariamente.
Tirar a ficha da corrente!
Página 150
Fig."N"
Lâmpadas indicadoras do número de rotações
Interruptor de
funcionamento
Interruptor de câmbio
Botão verde de segurança
