- Page 1 QDMEV ManualE istruzioni installation Manual...
- Page 2 Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all’occorrenza. Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da personale tecnicamente qualificato. La ditta costruttrice non si assume responsabilità...
-
Page 3: Caratteristiche Tecniche
Attenzione: non montare il prodotto a soffitto senza apposito kit. introDuzionE QDMEV è un’unità di VMC puntuale progettata per garantire il ricambio dell’aria in bagno, toilette e ambienti di piccole/medie dimensioni, anche in presenza di lunghi condotti. Installabile a parete e a soffitto (fig.1). CarattEristiCHE tECniCHE • Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV. • Copri-frontale design smontabile per pulizia senza l’utilizzo di utensili. • Ventola aerodinamica ad alta efficienza, con pale a “winglet”, cioè provviste di alette di estremità per ottimizzare la silenziosità... - Page 4 Le diverse funzionalità possono essere impostate/ attivate tramite i Dip Switch A e B posizionati sul circuito elettronico (con unità scollegata dalla rete elettrica). VEloCita’ MiniMa Continua Nel momento dell’accensione, l’unità funziona alla velocità minima continua, settabile da 0 a 58m /h (ovvero da 0 a 16l/s) tramite gli interruttori come indicato in tabella Dip Switch A. VEloCita’ intErMEDia L’unità funziona automaticamente alla velocità intermedia, settabile da 29 a 72m /h (ovvero da 8 a 20l/s) tramite gli interruttori come indicato in tabella Dip Switch A. La velocità intermedia si attiva se una delle seguenti condizioni è verificata: - l’umidostato è attivo; - il timer con ritardo di spegnimento è attivo. VEloCita’...
-
Page 5: Smaltimento E Riciclaggio
Portata CostantE DIP SWITCH B La selezione del funzionamento a portata costante consente all’unità di portata costante mantenere la portata d’aria impostata tenendo conto delle possibili variazioni di resistenza in presenza di lunghi condotti o a causa di condizioni esterne attivato particolarmente ventose. - Page 6 Read this manual carefully before using the product and keep it in a safe place for reference. This product was constructed up to standard and in compliance with regulations relating to electrical equipment and must be installed by technically qualified personnel. The manufacturer assumes no responsibility for damage to persons or property resulting from failure to observe the regulations contained in this booklet. PrECautions For installation, usE anD MaintEnanCE • The device should not be used for applications other than those specified in this manual. • After removing the product from its packaging, verify its condition. In case of doubt, contact a qualified technician. Do not leave packaging within the reach of small children or people with disabilities. • Do not touch the appliance with wet or damp hands/feet. • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children...
-
Page 7: Technical Specifications

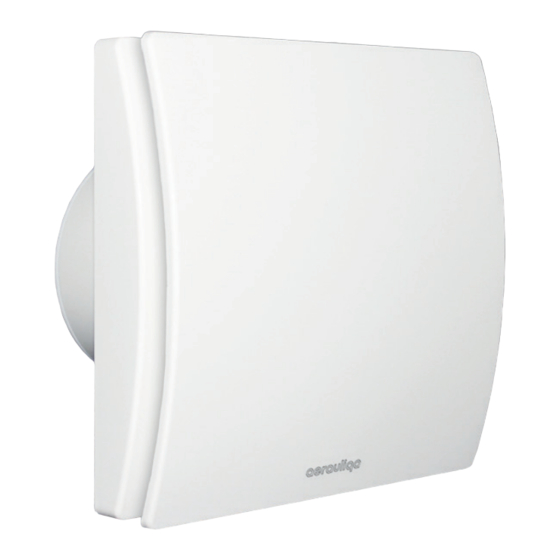

Attention: do not mount the product on the ceiling without this kit. introDuCtion QDMEV is a decentralised mechanical ventilation unit designed to ensure air extraction in small/medium- sized rooms. Suitable for air discharge in the presence of long ducted system. Wall, ceiling or window installation (fig.1). tECHniCal sPECiFiCations • Material: high quality, impact and UV-resistant ABS colour RAL 9010. - Page 8 MiniMuM Continuous sPEED Upon power-up, the unit runs at the minimum continuous speed settable from 0 to 58m /h (i.e. from 0 to 16l/s) by means of the switches as per table Dip Switch A. intErMEDiatE sPEED The unit runs automatically at the intermediate speed settable from 29 to 72m /h (i.e. from 8 to 20l/s) by means of the switches as per table Dip Switch A. The intermediate speed can be activated when either of the below conditions have been met: - the humidistat has been activated; - the run-on timer has been activated. MaXiMuM sPEED The maximum speed fixed, at 90m /h (i.e. 25l/s) in through-wall or 72m /h (i.e. 20l/s) in in-room installation, can be activated through external switch, remote ambient sensor or light switch. installation tYPE Based on the selected installation type, the unit scales its speed (minimum, intermediate and maximum) to obtain the selected air flow rates. - Through-wall installation: unit is typically mounted on an external wall or window and discharge direct to the outside. - In-room installation: unit is typically mounted on the ceiling or internal wall which are ducted to the outside. NOTE: the unit runs at a higher speed when In-room installation is selected. The installation type can be selected by means of the switches as per table Dip Switch A. DIP SWITCH A min speed intermediate speed max speed installation...
-
Page 9: Disposal And Recycling
Constant FloW oPEration DIP SWITCH B When the constant flow operation in enabled, the unit speeds up or slows costant flow down depending on the variations of the resistances caused by long length ducting or external windy conditions. enabled The constant flow operation can be enabled/ disabled by means of switch 1 disabled default of Dip Switch B. HuMiDistat DIP SWITCH B The unit is equipped with a humidity sensor that operates in AUTO mode, i.e. humidistat the humidistat, which records the humidity levels, triggers if there is a steep variation of the humidity and if humidity level is over 65%. If the humidistat is disabled activated, the unit runs at the intermediate speed and continues to run for a AUTO default fixed time of 5 minutes after the umidity level stabilizes. The humidistat can be enabled/ disabled by means of switch 2 of Dip Switch B. - Page 10 MontaGGio E CollEGaMEnti ElEttriCi - MountinG anD WirinG DiaGraM FIG.2: CONTENUTO IMBALLO QDMEV click! 2 NUOVE FIGURE: ASSEMBLAGGIO STATORE (DA INSERIRE TRA LE FIG. 5 E 6) DETAIL B DETAIL A...
- Page 11 2 NUOVE FIGURE: ASSEMBLAGGIO STATORE (DA INSERIRE TRA LE FIG. 5 E 6) click! DETAIL B GGIO STATORE DETAIL B DETAIL A QDMEV 100 = ø99mm IMMAGINE 7 CAVO A PARETE IMMAGINE 8A - 9A OK! IMMAGINE 12A IMMAGINE 1: CAVO A PARETE...
- Page 12 CAVO A PARETE ød IMMAGINE 8A - 9A OK! ø10mm IMMAGINE 12A IMMAGINE 12B CAVO SOTTOTRACCIA RECESSED CABLE ENTRY 4 x ø 5 mm H03VV-F ; H05VV-F 2 X 0,5 ÷ 1,5mm 3 X 0,5 ÷ 1,5mm...
- Page 13 IMMAGINE 12B IMMAGINE 11B • Quando si esegue il collegamento ai morsetti, non avvitare troppo le viti: coppia massima 0,15Nm. • When wiring to the PCB terminals, do not overtighten the screws: maximum torque 0,15Nm. CliCK...
- Page 14 ManutEnzionE / Pulizia - MaintEnanCE / ClEaninG...
- Page 15 Direttiva ErP - regolamenti 1253/2014 - 1254/2014 ErP Directive regulations 1253/2014 - 1254/2014 a) Marchio - Mark aErauliQa QDMEV 100 b) Modello - Model c) Classe SEC - SEC class kWh/m c1) SEC climi caldi - SEC warm climates -11,1 kWh/m c2) SEC climi temperati - SEC average climates -25,5 kWh/m c3) SEC climi freddi - SEC cold climates -50,6 Etichetta energetica - Energy label Residenziale - unidirezionale d) Tipologia unità - Unit typology Residential - unidirectional azionamento a velocità multiple...
- Page 16 - www.aerauliqa.com - info@aerauliqa.it Aerauliqa S.r.l. si riserva il diritto di modificare/apportare migliorie ai prodotti e/o alle istruzioni di questo manuale in qualsiasi momento e senza preavviso. Aerauliqa S.r.l. reserves the right to modify/make improvements to products and/or this instruction manual at any time and without prior notice.
