VIDEOKIT Serie

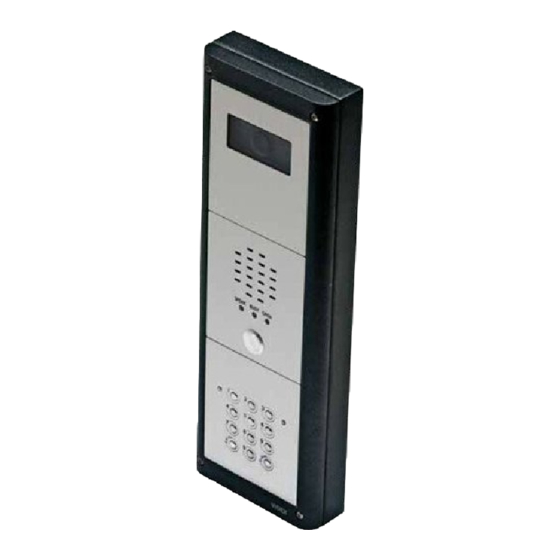

Videokit anti-vandalo Mono-familiari e Bi-familiari
One Way, Two Way Vandal Resistant Videokit
Norme Tecniche
Owner's Manual
Videx Electronics S.p.A.
Via del Lavoro, 1 63024 Monte Giberto (AP) - Italy
Phone +39 0734 631669 - Fax +39 0734 632475
E-Mail info@videx.it - Web: www.videx.it
VR4KV
Series VIDEOKIT
Si raccomanda
di far installare il presente disposi-
tivo esclusivamente da personale
qualificato.
We recommend
This equipment is installed by a
Competent Electrician, Security or
Communications Engineer.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Videx VIDEOKIT Series
Summary of Contents for Videx VIDEOKIT Series
- Page 1 Videx Electronics S.p.A. We recommend Via del Lavoro, 1 63024 Monte Giberto (AP) - Italy This equipment is installed by a Competent Electrician, Security or Phone +39 0734 631669 - Fax +39 0734 632475 Communications Engineer. E-Mail info@videx.it - Web: www.videx.it...
- Page 2 VR4KV-1, VR4KV-1S VR4KV-1, VR4KV-1S Videokit Monofamiliare con videocitofono e telecamera bianco e nero One way videoki with B&W videophone and camera I videokit VR4KV fanno parte di una nuova linea che utilizza i nuovi moduli (il The VR4KV is a new range of videokits that use the 4000 series external door modulo portiere elettrico è...
- Page 3 135,00 60,70 43,00 15,70 15,70 VR4KV-1 VR4KV-2 VR4KV-1 VR4KV-1S VR4KV-1S VR4KV-2S CVR4KV-1 CVR4KV-1S CVR4KV-1 CVR4KV-2 VR4KV-2 VR4KV-2S CVR4KV-1S CVR4KV-2S CVR4KV-2 CVR4KV-2S 135,00 60,70 43,00 15,70 15,70 VR4KV-1 VR4KV-2 VR4KV-1 VR4KV-1S VR4KV-1S VR4KV-2S CVR4KV-1 CVR4KV-1S CVR4KV-1 CVR4KV-2 VR4KV-2 VR4KV-2S CVR4KV-1S CVR4KV-2S CVR4KV-2 CVR4KV-2S MARCATURA...
- Page 4 VIDEOCITOFONO VIDEOPHONE Pulsanti, LED, Controlli, Impostazioni e Segnali Push Buttons, LEDs, Controls, Settings & Signals Pulsanti Push Buttons Pulsante apri-porta/chiamata intercomunicante. Come pulsante di chiamata Door-open / intercommunicating call button. Intercommunication only works intercomunicante è operativo solo quando il sistema è in stand-by. when the system is in stand-by condition.
- Page 5 Switch 5,6 Numero di squilli Switches 5,6 Number of Rings OFF OFF OFF OFF =OFF 1 2 3 4 OFF ON OFF ON Switch 7,8 Durata Privacy Switches 7,8 Privacy duration time OFF OFF 15 minuti OFF OFF 15 minutes =OFF 1 ora 1 hours...
-
Page 6: Speaker Unit
PORTIERE ELETTRICO SPEAKER UNIT LED, Controlli, Impostazioni e Segnali LEDs, Controls, Settings & Signals Art.140 Amplifier for VR4KV Series Videokits P1 = Red / Rosso P2 = White / Bianco – .. = Blue / Blu Made in Italy NO NC C PTE SL BS 2 1 +12 +20 Speaker Volume Microphone Volume Reassurance tone... -
Page 7: Camera Module
Segnali (Morsettiera) Signals (Terminals) Relè apri-porta contatto normalmente aperto Door open relay normally open contact Relè apri-porta contatto normalmente chiuso Door open relay normally closed contact Relè apri-porta contatto comune Door open relay common contact Ingresso attivo basso di comando diretto per il relè apri-porta Active low input to control directly the door open relay Uscita segnale per attivazione relè... - Page 8 Istruzioni di Montaggio del Videocitofono Videophone Mounting Instructions Art.3356, 3456 e 3556 Art.3356, 3456 and 3556 PIASTRA DI FISSAGGIO E SCHEDA DI CONNESSIONE MOUNTING PLATE & PCB CONNECTIONS • Appoggiare al muro la piastra di fissaggio A come • Place the mounting plate A against the wall as indicato in fig.6 (135cm da terra);...
- Page 9 Sezione Fili e Ricerca Guasti Section of Wires & Troubleshooting Guide SEZIONE FILI SECTION OF WIRES Per le connessioni Video e quelle audio suggeriamo di utilizzare delle coppie Video connections and Audio connections must be wired in twisted pair : pair di fili intrecciati: una coppia per la linea video (morsetti “4”...
- Page 10 Title: Data creazione: Foglio VR4KV-1, CVR4KV-1, VR4KV-1S, CVR4KV-1S 10/04/2008 Titolo: Data modifica: 09/06/2008 Videx Electronics S.p.A. Notes: Autore: Marco Rongoni Via del Lavoro 1, 63020 Monte Giberto (AP) Note: Cod.File: Phone: +39 0734 631669 - Fax +39 0734 631669 vr4kv-001.dwg www.videx.it - info@videx.it...
- Page 11 VR4KV-2, VR4KV-2S, VR4KV-2, VR4KV-2S, CVR4KV-2, CVR4KV-2S CVR4KV-2, CVR4KV-2S VR4KV...
- Page 12 Title: Data creazione: Foglio VR4KV-1/CL, CVR4KV-1/CL, VR4KV-1S/CL, CVR4KV-1S/CL 09/06/2008 Titolo: Data modifica: 09/06/2008 Videx Electronics S.p.A. Notes: Autore: Marco Rongoni Via del Lavoro 1, 63020 Monte Giberto (AP) Note: Cod.File: Phone: +39 0734 631669 - Fax +39 0734 631669 vr4kv-003.dwg www.videx.it - info@videx.it...
- Page 13 Title: Data creazione: Foglio VR4KV-2/CL, CVR4KV-2/CL, VR4KV-2S/CL, CVR4KV-2S/CL 09/06/2008 Titolo: Data modifica: 09/06/2008 Videx Electronics S.p.A. Notes: Autore: Marco Rongoni Via del Lavoro 1, 63020 Monte Giberto (AP) Note: Cod.File: Phone: +39 0734 631669 - Fax +39 0734 631669 vr4kv-004.dwg www.videx.it - info@videx.it...
- Page 14 Factory - Office VIDEX ELECTRONICS S.p.A. Via del lavoro,1 63020 MONTEGIBERTO (AP) - ITALY Phone: (+39) 0734 - 631669 Fax: (+39) 0734 - 632475 www.videx.it e-mail: info@videx.it Main UK office Northern UK office Danish office Greece office VIDEX SECURITY LTD...
