NETTOYAGE DU JOINT DU PORTE-FILTRE / Cleaning the filter holder unit

AIDE AU REMPLACEMENT DU JOINT PORTE-
FILTRE XEOS

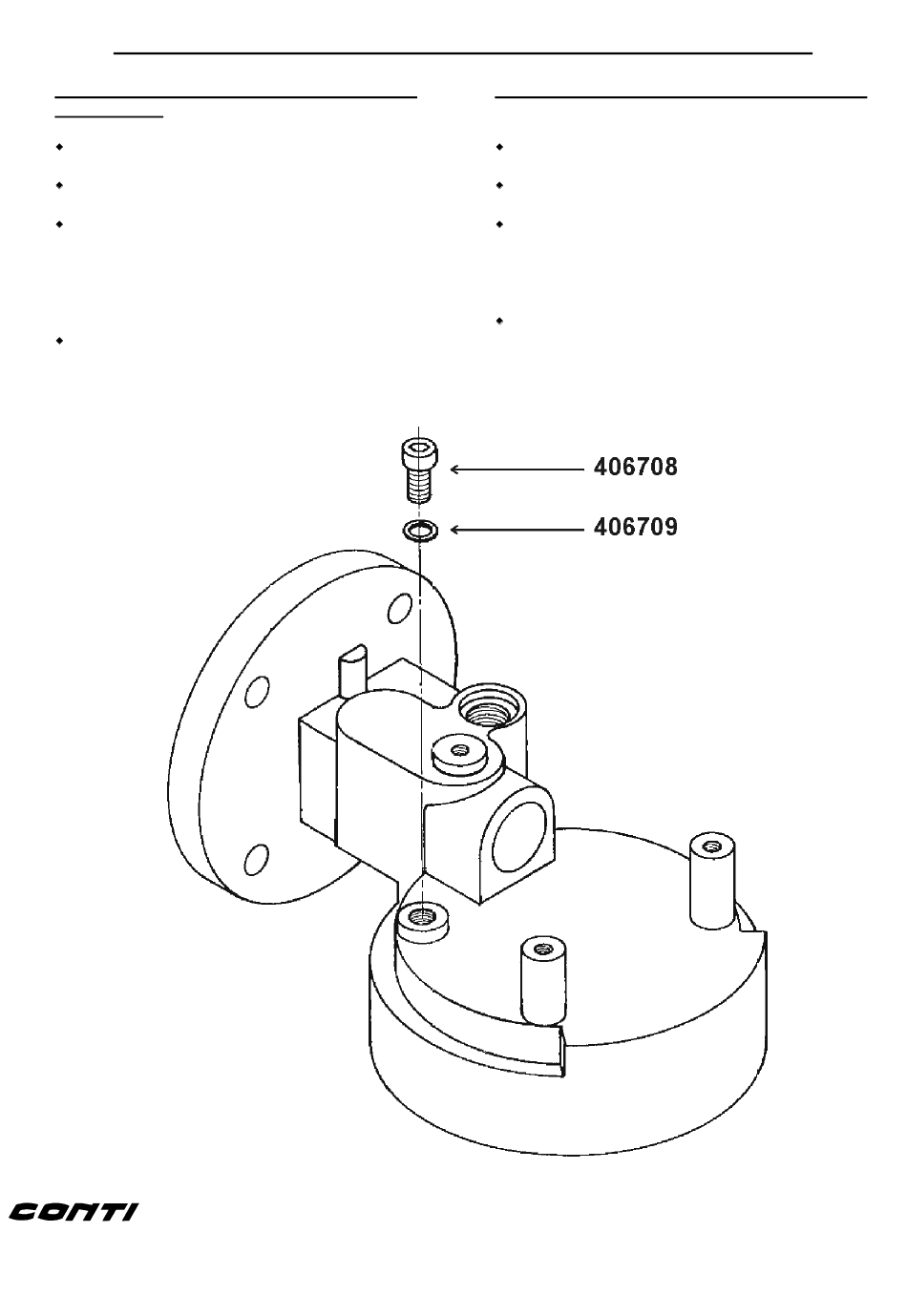

Retirer la vis CHC 6X8 (n°406708) (clé mâle de
5).
Retirer ou laisser en place la rondelle en cuivre
(n°406709).
Prendre une vis de 6 (pas de 100) d'une
longueur minimum de 20mm et la visser à la
place de la vis précédente, jusqu'à déboîter de
son logement une partie du joint du porte-filtre.
Ceci facilitera l'extraction de ce joint de manière
habituelle. Retirer la vis de 6X20.
Après nettoyage
remonter la vis CHC 6X8 inox (n°406708) avec la
rondelle en cuivre
fermement. Poser le joint du porte-filtre.
- 01/2000
SACOME, Document CONFIDENTIEL,
SACOME, CONFIDENTIAL Document,
du logement du joint,
(n°406709). Bloquer
it is forbidden to duplicate or communicate this document without previous authorization.
REPLACING THE XEOS FILTER HOLDER SEAL
Remove the 6X8 stainless steel screw (n°
406708) (wrench 5).
Remove or leave the copper washer in its
place (n° 406709).
Using a screw, size 6 (pitch of 100 and length
of at least 200mm) in the hole of the previous
screw, lift the filter holder seal partly out of its
hole. This will allow the seal to be accessible.
Remove the 6X20 screw.
After cleaning the seal housing, replace the
CHC 6X8 stainless steel screw (n° 406708) and
the copper washer (n° 406709). Fasten tightly
and fix in the new filter holder seal.
