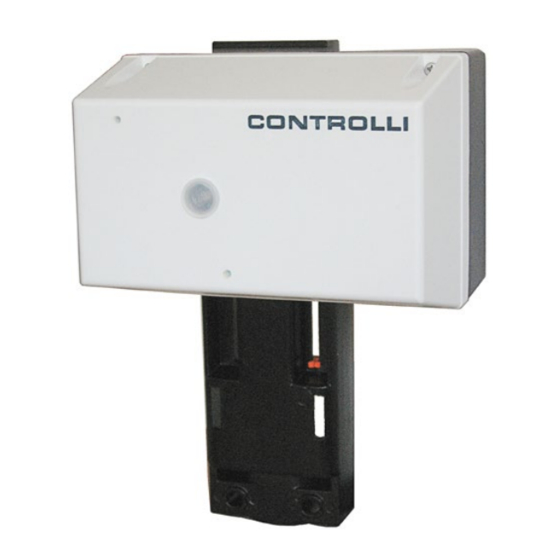

Controlli MVH56E Mounting Instructions

Servocomandi per valvole / Valve actuators

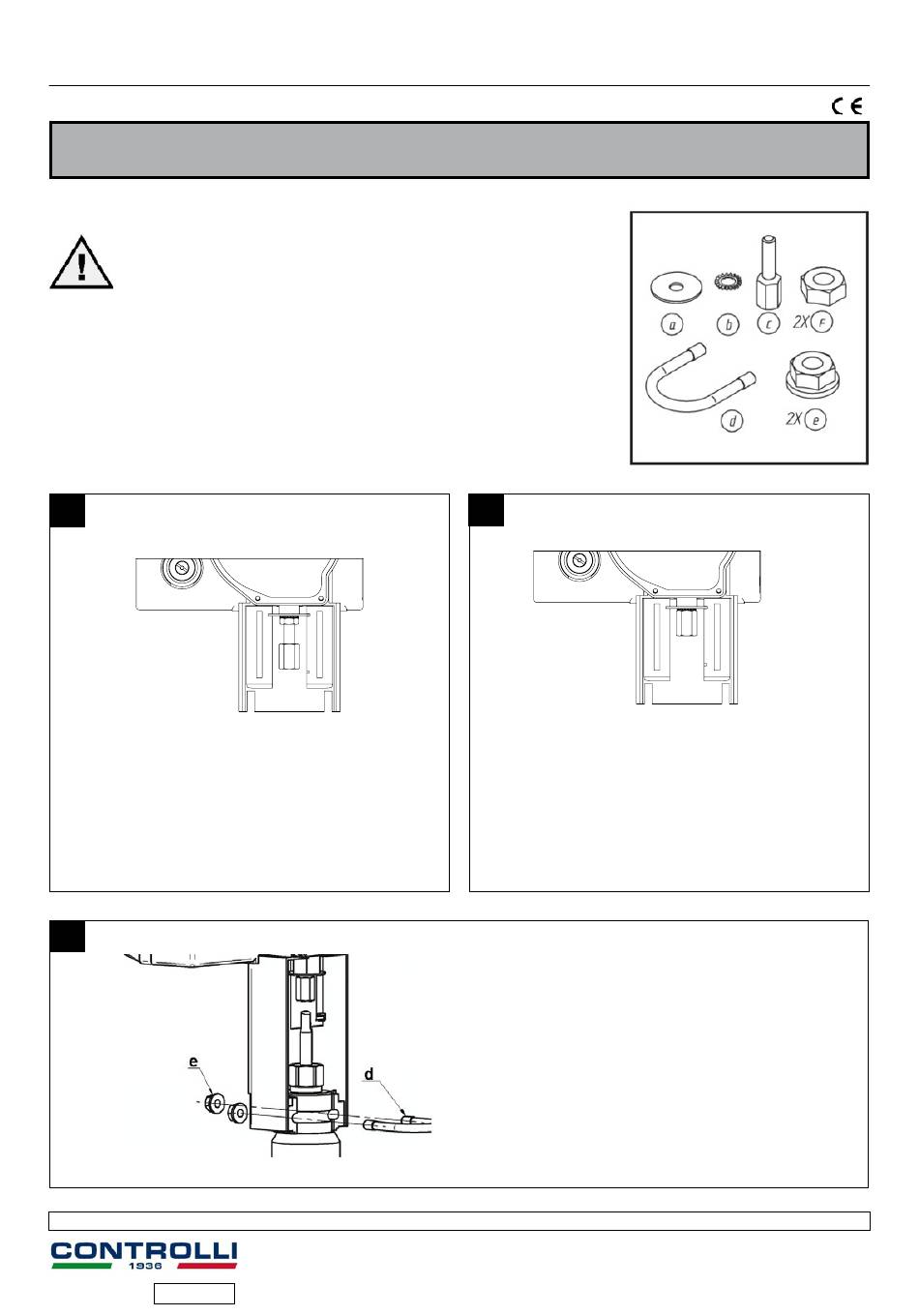

ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Il fluido all'interno della valvola può essere molto caldo. Prima di ri-
muovere il servocomando o aprire la valvola, assicurarsi che il fluido
sia isolato e togliere pressione alla valvola. L'operazione dev'essere
eseguita da personale esperto.
Attenzione: Non utilizzare il servocomando disaccoppiato dalla
valvola.
Hot media hazard. Before removing actuator from valve or opening the
valve, ensure that the valve control medium is isolated and remove
the pressure. Work must only be carried out by a competent engineer.
Attention: do not use the actuator disassembled from the valve.
1
Per valvole corsa 16 e 25mm
For valve with 16 and 25mm stroke
• Abbassare lo stelo della valvola;
• bloccare la prolunga stelo c sulla cremagliera in posizio-
ne tutta alzata interponendo il disco indice a, la rondella
dentellata b ed il dado f posizionato a circa metà della
prolunga stessa.
• Lower the valve stem
• lock the stem extension c on the rack completely retract-
ed placing the indicator disk a, the jagged washer b and
the nut f positioned half of the extension itself.
2
1° Emissione / 1 Issue
st
ISO 9001
05/17
CONTROLLI S.p.A.
16010 SANT'OLCESE Genova - Italy
Tel.: +39 01073061
E-mail: info@controlli.eu
MVH56E-MVHE3K
1a
Per valvole corsa 45mm
For valves with 45mm stroke
• Abbassare lo stelo della valvola;
• bloccare la prolunga stelo c sulla cremagliera in po-
sizione tutta alzata interponendo il disco indice a e la
rondella dentellata b.
• Lower the valve stem;
• lock the stem extension c on the rack completely retract-
ed placing the indicator disk a and the jagged washer b.
Accoppiare il servocomando alla valvola mediante la forcella
(d) e i due dadi (e) ma senza bloccare i dadi.
Assemble the actuator to the valve by U-bolt (d) and the two
nuts (e) without locking the nuts.
1
Fax: +39 0107306870/871
Web: www.controlli.eu
DIM263
