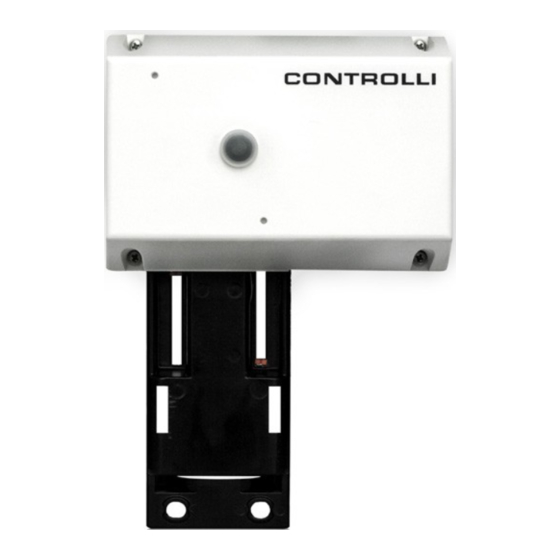

Controlli MVH.FC Mounting Instructions

Servocomandi per valvole con dispositivo di
ritorno in emergenza / Valve Actuator with spring return
ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Il fluido all'interno della valvola può essere molto caldo. Prima
di rimuovere il servocomando o aprire la valvola, assicurarsi
che il fluido sia isolato e togliere pressione alla valvola. L'opera-
zione dovrebbe essere eseguita da personale esperto.
Attenzione: Non utilizzare il servocomando disaccoppiato
dalla valvola.
Hot media hazard. Before removing actuator from valve or open-
ing the valve, ensure that the valve control medium is isolated
and remove the pressure. Work should only be carried out by a
competent engineer.
Attention: do not use the actuator disassembled from the
valve.
1

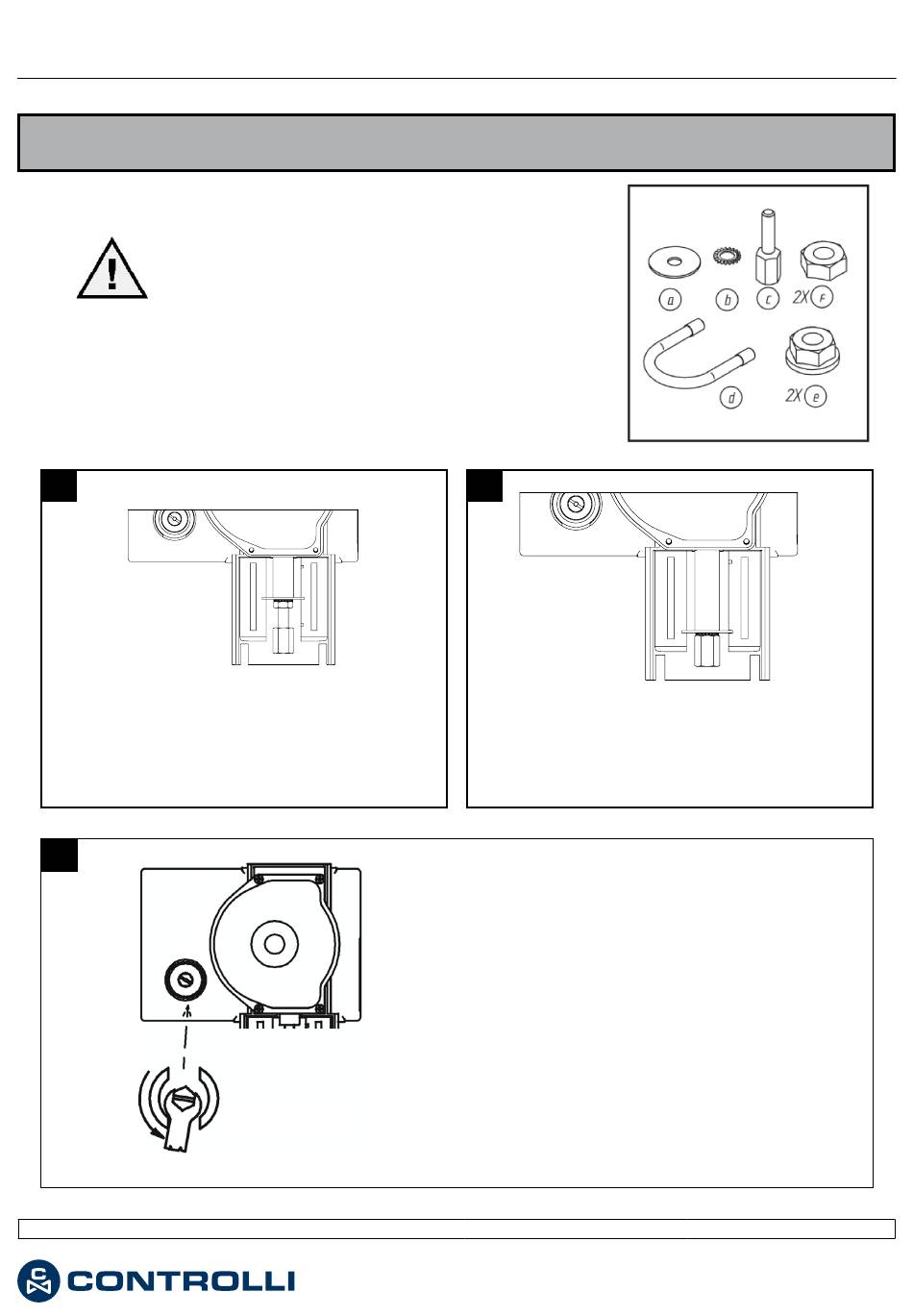

Per valvole corsa 16 e 25mm
Abbassare lo stelo della valvola. Bloccare la prolunga stelo c
sulla cremagliera in posizione tutta abbassata interponendo il
disco indice a, la rondella dentellata b ed il dado f posizionato
a circa metà della prolunga stessa.
Lower the valve stem. Lock the stem extension c on the rack
completely extended placing the indicator disk a, the jagged
washer b and the nut f positioned half of the extension itself.
2
1 Emissione / 1 Issue rev. e
a st
1a
Abbassare lo stelo della valvola. Bloccare la prolunga stelo c
sulla cremagliera in posizione tutta abbassata interponendo
il disco indice a e la rondella dentellata b.
Lower the valve stem. Lock the stem extension c on the rack
completely extended placing the indicator disk a and the
jagged washer b.
• Togliere il coperchietto
• Ruotare il perno in senso antiorario di 1/2 giro e bloc-
carlo incastrando una chiave a forchetta come indicato
in figura.
• Remove the cover
• Rotate the pivot 1/2 turn counter-clockwise and lock it
by a spanner as shown in the picture.
04/2020
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu
Per valvole corsa 45mm
1
MVH.FC
DIM165
