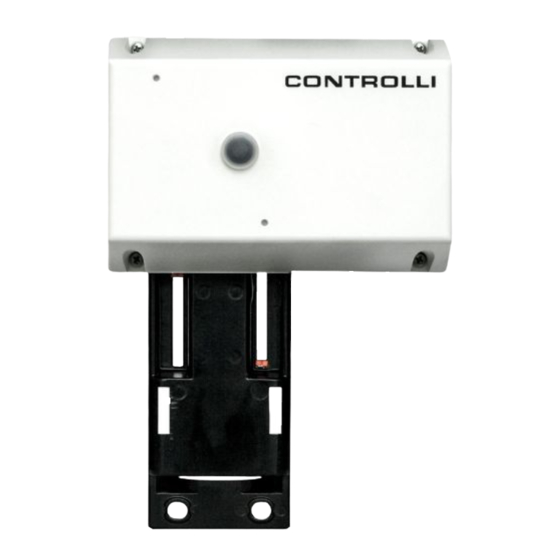

Controlli MVH Mounting Instructions

Servocomandi per valvole
Valve actuators
ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
Il fluido all'interno della valvola può essere
molto caldo. Prima di rimuovere il servoco-
mando o aprire la valvola, assicurarsi che
il fluido sia isolato e togliere pressione alla
valvola. L'operazione dev'essere eseguita
da personale esperto.
Attenzione: Non utilizzare il
servocomando disaccoppiato dalla
valvola.
Per/For MVH26/36/46/56/66
1
Per valvole corsa 16 e 25mm

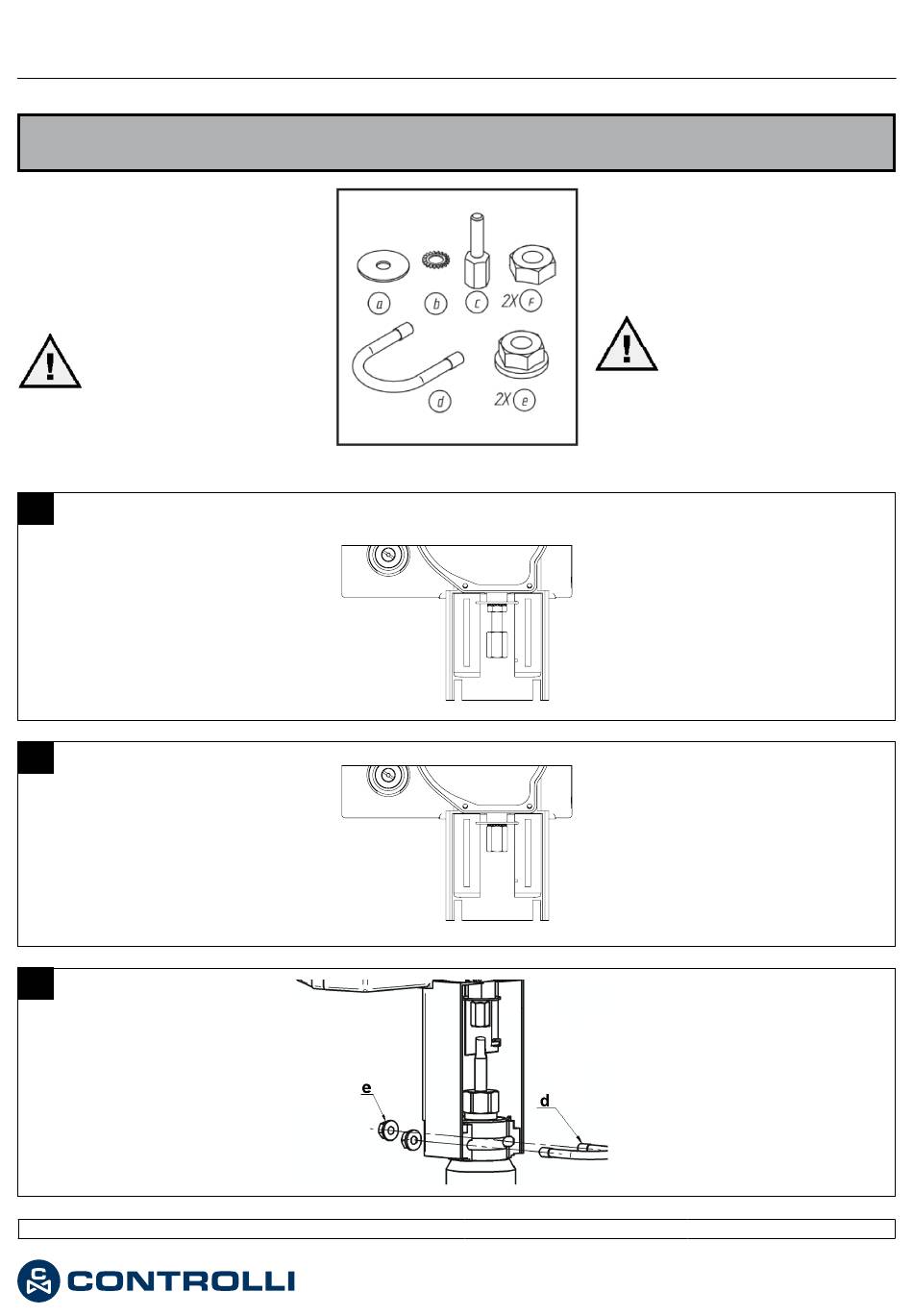

• Abbassare lo stelo della valvola;
bloccare la prolunga stelo c sulla
•
cremagliera in posizione tutta alzata
interponendo il disco indice a, la
rondella dentellata b ed il dado f
posizionato a circa metà della pro-
lunga stessa.
1a
Per valvole corsa 45mm
• Abbassare lo stelo della valvola;
bloccare la prolunga stelo c sulla
•
cremagliera in posizione tutta alzata
interponendo il disco indice a e la
rondella dentellata b.
2
Accoppiare il servocomando alla
valvola mediante la forcella (d) e
i due dadi (e) ma senza bloccare
i dadi.
1 Emissione / 1 Issue rev. c
a st
09/2020
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu
Hot media hazard. Before removing actua-
tor from valve or opening the valve, ensure
that the valve control medium is isolated
and remove the pressure. Work must only
be carried out by a competent engineer.
Attention: do not use the actuator
disassembled from the valve.
For valve with 16 and 25mm stroke
Lower the valve stem i
•
lock the stem extension c on the
•
rack completely retracted placing
the indicator disk a, the jagged
washer b and the nut f positioned
half of the extension itself.
For valves with 45mm stroke
• Lower the valve stem;
lock the stem extension c on the
•
rack completely retracted placing
the indicator disk a and the jagged
washer b.
Assemble the actuator to the valve
by U-bolt (d) and the two nuts (e)
without locking the nuts.
1
MVH
