Servocomandi per valvole /
Valve actuators

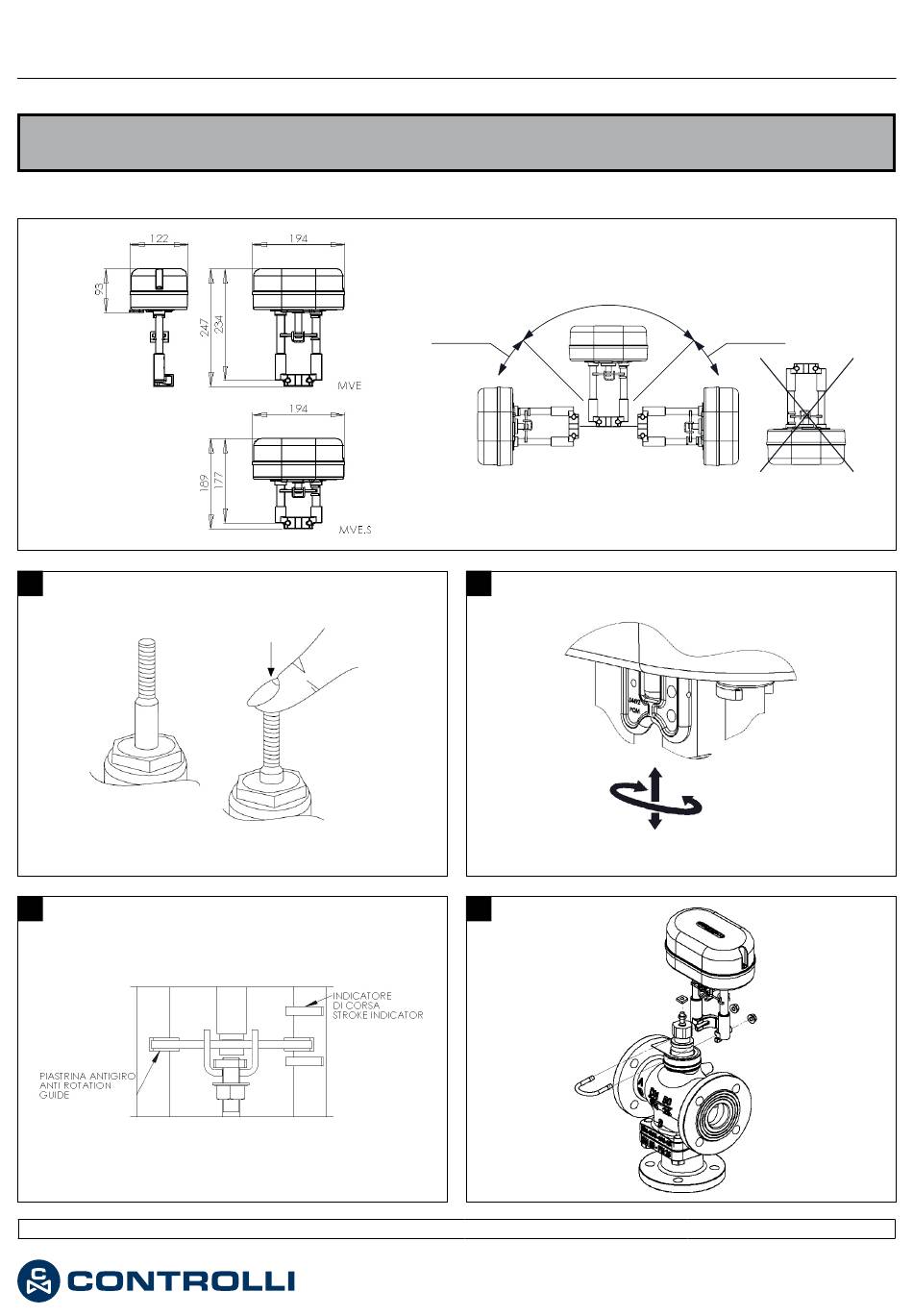

ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
INSTALLAZIONE / INSTALLATION
1
3
1
Emissione / 1
Issue rev. g
a
st
MVE5xx/MVE5xx-65
T fluido/fluid ≥ 120°C
2
4
03/2020
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu
T fluido/fluid MAX 120°C
T fluido/fluid ≥ 120°C
1
DIM196
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Controlli MVE5 Series
Summary of Contents for Controlli MVE5 Series
- Page 1 T fluido/fluid MAX 120°C T fluido/fluid ≥ 120°C T fluido/fluid ≥ 120°C Emissione / 1 Issue rev. g 03/2020 DIM196 CONTROLLI S.p.A. - 16010 Sant’Olcese (GE) - Italy Tel. +39 010 73061 | Fax +39 010 7306870/871 info@controlli.eu | www.controlli.eu...
- Page 2 0V (common) signal 1,5mm 0V (comune) 1,5mm Corrispondenza morsetti rispetto alle Terminals correspondence with re- altre linee di prodotto servocomandi spect to other Controlli actuators Controlli. models. DMVE DMVE RELE' DI CHIUSURA CLOSING RELAY RELE' DI APERTURA OPENING RELAY...
- Page 3 3-point floating control Comando flottante a 3 punti Comando flottante a 3 punti (Connessione sink) 3 point floating control (Sink connection) (Connessione sink) (sink connection) 24Vac/24Vdc 24Vac/24Vdc Controllore(*) Controller(*) APRI OPEN CHIUDI CLOSE Comando flottante a 3 punti 3-point floating control Comando flottante a 3 punti (Connessione source) 3 point floating control (Source connection) (Connessione source)
- Page 4 switch Azione Diretta Azione Inversa U = 2V U = 10V U= feedback U= feedback U = 10V U = 2V Modulante (MOD) (ingresso tra Y [+] e M [-]) 3 punti (INC) ( Y1 apre, Y2 chiude il contatto può essere prelevato indifferentemente da L1 o Ln se alimentato in Vac;...
- Page 5 DIAGNOSTICA - FUNZIONE ALLARMI / DIAGNOSTIC - ALARM FUNCTIONS Comportamento del servocomando Comportamento Utilizzo Possibile Procedura di N° Errore servocomando Apprendimento corsa problema ripristino Apprendimento corsa automatico (DIP n. 7 manuale (DIP n. 7 ON) OFF) Il servocomando spinge e tira 2 volte Il servocomando spinge (scontro inatteso) per e tira 2 volte agli estremi...
- Page 6 Actuator behaviour Typical trouble LEDs Reset N° Error Actuator use shooting behaviour procedure condition Automatic calibration Manual calibration (DIP N. 7 OFF) (DIP N. 7 ON) The actuator pushes/pulls 2 The actuator pushes/pulls 2 times (unexpected stall) trying times against endpoint during to remove the possible obstacle.
