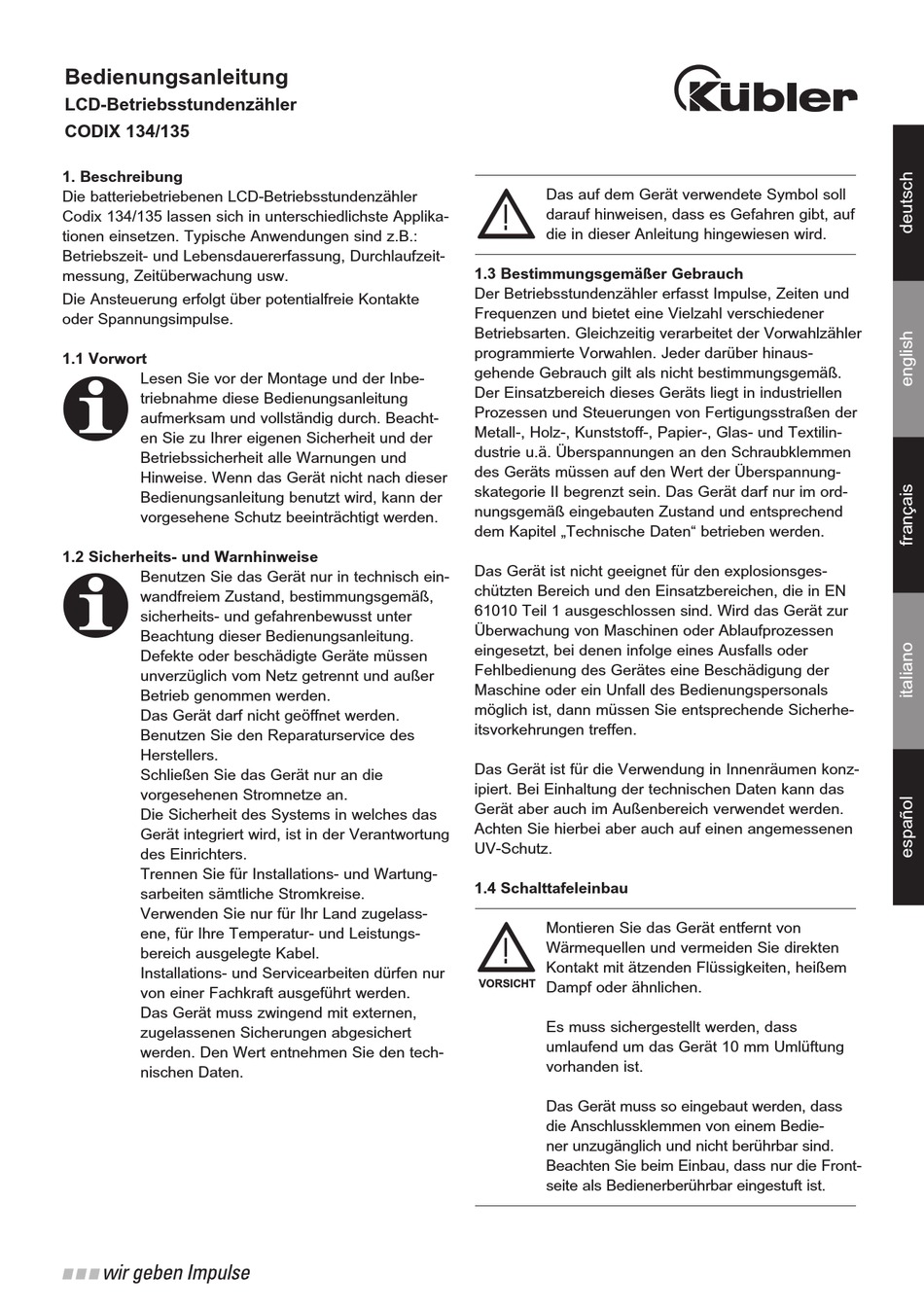

Bedienungsanleitung

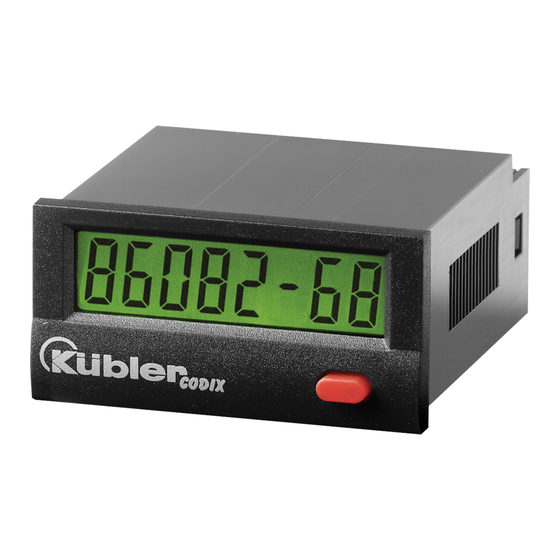

LCD-Betriebsstundenzähler
CODIX 134/135
1. Beschreibung
Die batteriebetriebenen LCD-Betriebsstundenzähler
Codix 134/135 lassen sich in unterschiedlichste Applika-
tionen einsetzen. Typische Anwendungen sind z.B.:
Betriebszeit- und Lebensdauererfassung, Durchlaufzeit-
messung, Zeitüberwachung usw.
Die Ansteuerung erfolgt über potentialfreie Kontakte
oder Spannungsimpulse.
1.1 Vorwort
t
Lesen Sie vor der Montage und der Inbe-
triebnahme diese Bedienungsanleitung
aufmerksam und vollständig durch. Beacht-
en Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und
Hinweise. Wenn das Gerät nicht nach dieser
Bedienungsanleitung benutzt wird, kann der
vorgesehene Schutz beeinträchtigt werden.
1.2 Sicherheits- und Warnhinweise
t
Benutzen Sie das Gerät nur in technisch ein-
wandfreiem Zustand, bestimmungsgemäß,
sicherheits- und gefahrenbewusst unter
Beachtung dieser Bedienungsanleitung.
Defekte oder beschädigte Geräte müssen
unverzüglich vom Netz getrennt und außer
Betrieb genommen werden.
Das Gerät darf nicht geöffnet werden.
Benutzen Sie den Reparaturservice des
Herstellers.
Schließen Sie das Gerät nur an die
vorgesehenen Stromnetze an.
Die Sicherheit des Systems in welches das
Gerät integriert wird, ist in der Verantwortung
des Einrichters.
Trennen Sie für Installations- und Wartung-
sarbeiten sämtliche Stromkreise.
Verwenden Sie nur für Ihr Land zugelass-
ene, für Ihre Temperatur- und Leistungs-
bereich ausgelegte Kabel.
Installations- und Servicearbeiten dürfen nur
von einer Fachkraft ausgeführt werden.
Das Gerät muss zwingend mit externen,
zugelassenen Sicherungen abgesichert
werden. Den Wert entnehmen Sie den tech-
nischen Daten.
Das auf dem Gerät verwendete Symbol soll
!
darauf hinweisen, dass es Gefahren gibt, auf
die in dieser Anleitung hingewiesen wird.
1.3 Bestimmungsgemäßer Gebrauch
Der Betriebsstundenzähler erfasst Impulse, Zeiten und
Frequenzen und bietet eine Vielzahl verschiedener
Betriebsarten. Gleichzeitig verarbeitet der Vorwahlzähler
programmierte Vorwahlen. Jeder darüber hinaus-
gehende Gebrauch gilt als nicht bestimmungsgemäß.
Der Einsatzbereich dieses Geräts liegt in industriellen
Prozessen und Steuerungen von Fertigungsstraßen der
Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilin-
dustrie u.ä. Überspannungen an den Schraubklemmen
des Geräts müssen auf den Wert der Überspannung-
skategorie II begrenzt sein. Das Gerät darf nur im ord-
nungsgemäß eingebauten Zustand und entsprechend
dem Kapitel „Technische Daten" betrieben werden.
Das Gerät ist nicht geeignet für den explosionsges-
chützten Bereich und den Einsatzbereichen, die in EN
61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur
Überwachung von Maschinen oder Ablaufprozessen
eingesetzt, bei denen infolge eines Ausfalls oder
Fehlbedienung des Gerätes eine Beschädigung der
Maschine oder ein Unfall des Bedienungspersonals
möglich ist, dann müssen Sie entsprechende Sicherhe-
itsvorkehrungen treffen.
Das Gerät ist für die Verwendung in Innenräumen konz-
ipiert. Bei Einhaltung der technischen Daten kann das
Gerät aber auch im Außenbereich verwendet werden.
Achten Sie hierbei aber auch auf einen angemessenen
UV-Schutz.
1.4 Schalttafeleinbau
Montieren Sie das Gerät entfernt von
!
Wärmequellen und vermeiden Sie direkten
Kontakt mit ätzenden Flüssigkeiten, heißem
VORSICHT
Dampf oder ähnlichen.
Es muss sichergestellt werden, dass
umlaufend um das Gerät 10 mm Umlüftung
vorhanden ist.
Das Gerät muss so eingebaut werden, dass
die Anschlussklemmen von einem Bedie-
ner unzugänglich und nicht berührbar sind.
Beachten Sie beim Einbau, dass nur die Front-
seite als Bedienerberührbar eingestuft ist.
