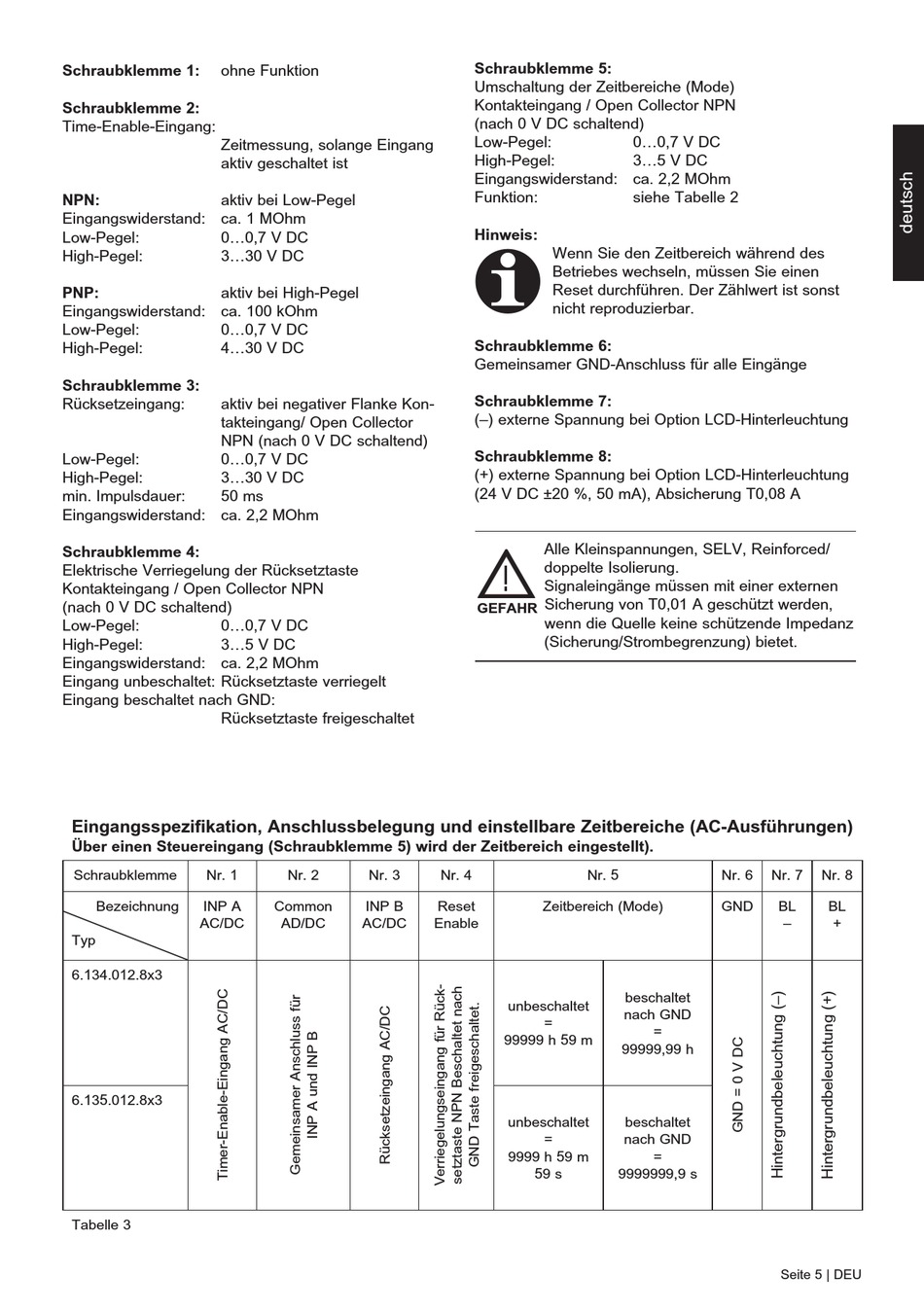

Kübler CODIX 134 Operating Instructions Manual page 5

Schraubklemme 1: ohne Funktion
Schraubklemme 2:
Time-Enable-Eingang:
Zeitmessung, solange Eingang
aktiv geschaltet ist
NPN: aktiv bei Low-Pegel
Eingangswiderstand: ca. 1 MOhm
Low-Pegel: 0...0,7 V DC
High-Pegel: 3...30 V DC
PNP: aktiv bei High-Pegel
Eingangswiderstand: ca. 100 kOhm
Low-Pegel: 0...0,7 V DC
High-Pegel: 4...30 V DC
Schraubklemme 3:
Rücksetzeingang: aktiv bei negativer Flanke Kon-
takteingang/ Open Collector
NPN (nach 0 V DC schaltend)
Low-Pegel: 0...0,7 V DC
High-Pegel: 3...30 V DC
min. Impulsdauer: 50 ms
Eingangswiderstand: ca. 2,2 MOhm
Schraubklemme 4:
Elektrische Verriegelung der Rücksetztaste
Kontakteingang / Open Collector NPN
(nach 0 V DC schaltend)
Low-Pegel: 0...0,7 V DC
High-Pegel: 3...5 V DC
Eingangswiderstand: ca. 2,2 MOhm
Eingang unbeschaltet: Rücksetztaste verriegelt
Eingang beschaltet nach GND:
Rücksetztaste freigeschaltet
Eingangsspezifikation, Anschlussbelegung und einstellbare Zeitbereiche (AC-Ausführungen)
Über einen Steuereingang (Schraubklemme 5) wird der Zeitbereich eingestellt).
Schraubklemme Nr. 1
Bezeichnung INP A
AC/DC
Typ
6.134.012.8x3
6.135.012.8x3
Tabelle 3
Nr. 2 Nr. 3 Nr. 4
Common INP B Reset
AD/DC AC/DC Enable
Schraubklemme 5:
Umschaltung der Zeitbereiche (Mode)
Kontakteingang / Open Collector NPN
(nach 0 V DC schaltend)
Low-Pegel: 0...0,7 V DC
High-Pegel: 3...5 V DC
Eingangswiderstand: ca. 2,2 MOhm
Funktion: siehe Tabelle 2
Hinweis:
t
Wenn Sie den Zeitbereich während des
Betriebes wechseln, müssen Sie einen
Reset durchführen. Der Zählwert ist sonst
nicht reproduzierbar.
Schraubklemme 6:
Gemeinsamer GND-Anschluss für alle Eingänge
Schraubklemme 7:
(–) externe Spannung bei Option LCD-Hinterleuchtung
Schraubklemme 8:
(+) externe Spannung bei Option LCD-Hinterleuchtung
(24 V DC ±20 %, 50 mA), Absicherung T0,08 A
Alle Kleinspannungen, SELV, Reinforced/
!
doppelte Isolierung.
Signaleingänge müssen mit einer externen
Sicherung von T0,01 A geschützt werden,
GEFAHR
wenn die Quelle keine schützende Impedanz
(Sicherung/Strombegrenzung) bietet.
Nr. 5
Zeitbereich (Mode)
beschaltet
unbeschaltet
nach GND
=
99999 h 59 m
99999,99 h
unbeschaltet beschaltet
= nach GND
9999 h 59 m
59 s 9999999,9 s
Nr. 6 Nr. 7 Nr. 8
GND BL
–
=
=
Seite 5 | DEU
BL
+
