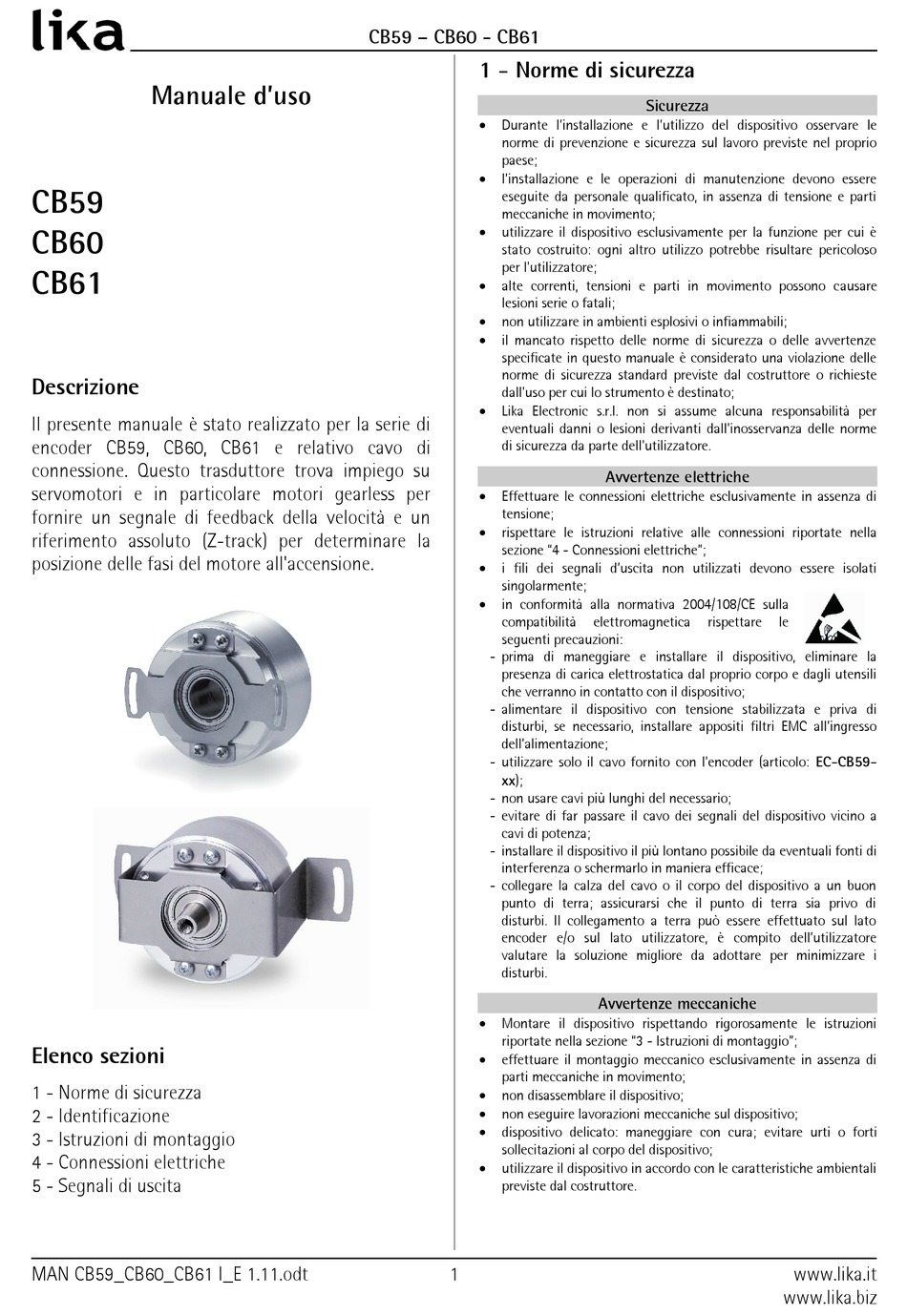

Manuale d'uso
CB59
CB60
CB61
Descrizione
Il presente manuale è stato realizzato per la serie di
encoder CB59, CB60, CB61 e relativo cavo di
connessione. Questo trasduttore trova impiego su
servomotori e in particolare motori gearless per
fornire un segnale di feedback della velocità e un
riferimento assoluto (Z-track) per determinare la
posizione delle fasi del motore all'accensione.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Istruzioni di montaggio
4 - Connessioni elettriche
5 - Segnali di uscita
MAN CB59_CB60_CB61 I_E 1.11.odt
CB59 – CB60 - CB61
1 - Norme di sicurezza

Durante l'installazione e l'utilizzo del dispositivo osservare le
norme di prevenzione e sicurezza sul lavoro previste nel proprio
paese;

l'installazione e le operazioni di manutenzione devono essere
eseguite da personale qualificato, in assenza di tensione e parti
meccaniche in movimento;

utilizzare il dispositivo esclusivamente per la funzione per cui è
stato costruito: ogni altro utilizzo potrebbe risultare pericoloso
per l'utilizzatore;

alte correnti, tensioni e parti in movimento possono causare
lesioni serie o fatali;

non utilizzare in ambienti esplosivi o infiammabili;

il mancato rispetto delle norme di sicurezza o delle avvertenze
specificate in questo manuale è considerato una violazione delle
norme di sicurezza standard previste dal costruttore o richieste
dall'uso per cui lo strumento è destinato;

Lika Electronic s.r.l. non si assume alcuna responsabilità per
eventuali danni o lesioni derivanti dall'inosservanza delle norme
di sicurezza da parte dell'utilizzatore.

Effettuare le connessioni elettriche esclusivamente in assenza di
tensione;

rispettare le istruzioni relative alle connessioni riportate nella
sezione "4 - Connessioni elettriche";

i fili dei segnali d'uscita non utilizzati devono essere isolati
singolarmente;

in conformità alla normativa 2004/108/CE sulla
compatibilità
seguenti precauzioni:
- prima di maneggiare e installare il dispositivo, eliminare la
presenza di carica elettrostatica dal proprio corpo e dagli utensili
che verranno in contatto con il dispositivo;
- alimentare il dispositivo con tensione stabilizzata e priva di
disturbi, se necessario, installare appositi filtri EMC all'ingresso
dell'alimentazione;
- utilizzare solo il cavo fornito con l'encoder (articolo: EC-CB59-
xx);
- non usare cavi più lunghi del necessario;
- evitare di far passare il cavo dei segnali del dispositivo vicino a
cavi di potenza;
- installare il dispositivo il più lontano possibile da eventuali fonti di
interferenza o schermarlo in maniera efficace;
- collegare la calza del cavo o il corpo del dispositivo a un buon
punto di terra; assicurarsi che il punto di terra sia privo di
disturbi. Il collegamento a terra può essere effettuato sul lato
encoder e/o sul lato utilizzatore, è compito dell'utilizzatore
valutare la soluzione migliore da adottare per minimizzare i
disturbi.

Montare il dispositivo rispettando rigorosamente le istruzioni
riportate nella sezione "3 - Istruzioni di montaggio";

effettuare il montaggio meccanico esclusivamente in assenza di
parti meccaniche in movimento;

non disassemblare il dispositivo;

non eseguire lavorazioni meccaniche sul dispositivo;

dispositivo delicato: maneggiare con cura; evitare urti o forti
sollecitazioni al corpo del dispositivo;

utilizzare il dispositivo in accordo con le caratteristiche ambientali
previste dal costruttore.
1
Sicurezza
Avvertenze elettriche
elettromagnetica rispettare
Avvertenze meccaniche
le
