Lika SME11 User Manual

Manuale d'uso
SME11, SME21, SME51
Descrizione
Il presente manuale è stato realizzato per la serie di
prodotti SME11, SME21, SME51. Questi trasduttori
di posizione sono stati progettati per realizzare
sistemi di misura su macchine automatiche e

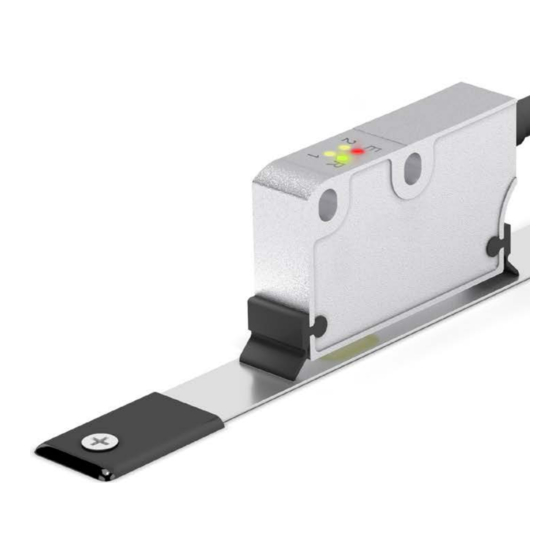

automazioni in genere. Il sistema è composto da una
banda magnetizzata e da un sensore che, traslando
sulla banda senza contatto, restituisce in uscita un
segnale a onda quadra equivalente a quello di un
encoder o una riga ottica incrementale.
La banda è magnetizzata con campi magnetici
alternati nord/sud, la cui distanza rappresenta il
passo di magnetizzazione. Nell'utilizzo è necessario
abbinare il sensore al modello di banda appropriato
(vedi sezione "2.1 Abbinamento sensore / tipo di
banda").
Oltre che per applicazioni lineari il sistema è indicato
anche per misure angolari grazie alla flessibilità
della banda e la possibilità di applicazione su
superfici circolari oppure con l'impiego di anelli
magnetici.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Istruzioni di montaggio
4 - Connessioni elettriche
5 - Segnali di uscita
6 - Manutenzione
7 - Risoluzione dei problemi
MAN SMEx1 I_E 1.4.odt
SME11 - SME21 - SME51
1 Norme di sicurezza
• Durante l'installazione e l'utilizzo del dispositivo osservare le norme
di prevenzione e sicurezza sul lavoro previste nel proprio paese;
• l'installazione e le operazioni di manutenzione devono essere
eseguite da personale qualificato, in assenza di tensione e parti
meccaniche in movimento;
• utilizzare il dispositivo esclusivamente per la funzione per cui è
stato costruito: ogni altro utilizzo potrebbe risultare pericoloso per
l'utilizzatore;
• alte correnti, tensioni e parti meccaniche in movimento possono
causare lesioni serie o fatali;
• non utilizzare in ambienti esplosivi o infiammabili;
• il mancato rispetto delle norme di sicurezza o delle avvertenze
specificate in questo manuale è considerato una violazione delle
norme di sicurezza standard previste dal costruttore o richieste
dall'uso per cui lo strumento è destinato;
• Lika Electronic s.r.l. non si assume alcuna responsabilità per
eventuali danni o lesioni derivanti dall'inosservanza delle norme di
sicurezza da parte dell'utilizzatore.
• Effettuare le connessioni elettriche esclusivamente in assenza di
tensione;
• rispettare le istruzioni relative alle connessioni riportate nella
sezione "4 - Connessioni elettriche";
• i cavi dei segnali d'uscita non utilizzati devono essere
isolati singolarmente;
• in conformità alla normativa 2004/108/CE sulla
compatibilità elettromagnetica rispettare le seguenti precauzioni:
- prima di maneggiare e installare il dispositivo, eliminare la
presenza di carica elettrostatica dal proprio corpo e dagli utensili
che verranno in contatto con il dispositivo;
- alimentare il dispositivo con tensione stabilizzata e priva di
disturbi, se necessario, installare appositi filtri EMC all'ingresso
dell'alimentazione;
- utilizzare sempre cavi schermati e possibilmente "twistati";
- non usare cavi più lunghi del necessario;
- evitare di far passare il cavo dei segnali del dispositivo vicino a cavi
di potenza;
- installare il dispositivo il più lontano possibile da eventuali fonti di
interferenza o schermarlo in maniera efficace;
- per garantire un funzionamento corretto del dispositivo, evitare
l'utilizzo di apparecchiature con forte carica magnetica in
prossimità dell'unità;
- collegare la calza del cavo (o la custodia del connettore) e il
sensore a un buon punto di terra; assicurarsi che il punto di terra
sia privo di disturbi.
• Montare il dispositivo rispettando rigorosamente le istruzioni
riportate nella sezione "3 - Istruzioni di montaggio";
• effettuare il montaggio meccanico esclusivamente in assenza di
parti meccaniche in movimento;
• non disassemblare il dispositivo;
• non eseguire lavorazioni meccaniche sul dispositivo;
• dispositivo elettronico delicato: maneggiare con cura; evitare urti o
forti sollecitazioni al corpo del dispositivo;
• proteggere lo strumento da soluzioni acide o da sostanze che lo
possono danneggiare;
• utilizzare il dispositivo in accordo con le caratteristiche ambientali
previste dal costruttore;
• è buona norma prevedere il montaggio al riparo da trucioli di
lavorazione specie se metallici, nel caso in cui questo non sia
possibile prevedere adeguati sistemi di pulizia (es. spazzole,
raschiatori, getti d'aria compressa) al fine di evitare grippaggi tra
sensore e banda.
1
Sicurezza
Avvertenze elettriche
Avvertenze meccaniche
