Lika EBOX Series User Manual

Manuale d'uso
EBOX
SM5, SM2
SMB5, SMB2
MT50, MT20
Descrizione
Il presente manuale è stato realizzato per la serie di
prodotti EBOX, SMB5, SMB2, SM e MT. Questo
trasduttore è stato progettato per realizzare sistemi
di misura in ambiente industriale in genere. Il
sistema è composto da una banda magnetizzata,
un'elettronica di conversione e da un sensore che,
traslando sulla banda senza contatto. Il segnale di
uscita è equivalente a quello di un encoder
incrementale. Nell'utilizzo è necessario abbinare il
sensore con il modello di banda appropriato. (vedi
cap. 2.1) Oltre che per applicazioni lineari il sistema
è indicato anche per misure angolari grazie alla
flessibilità della banda e la possibilità di applicazione
su superfici circolari.

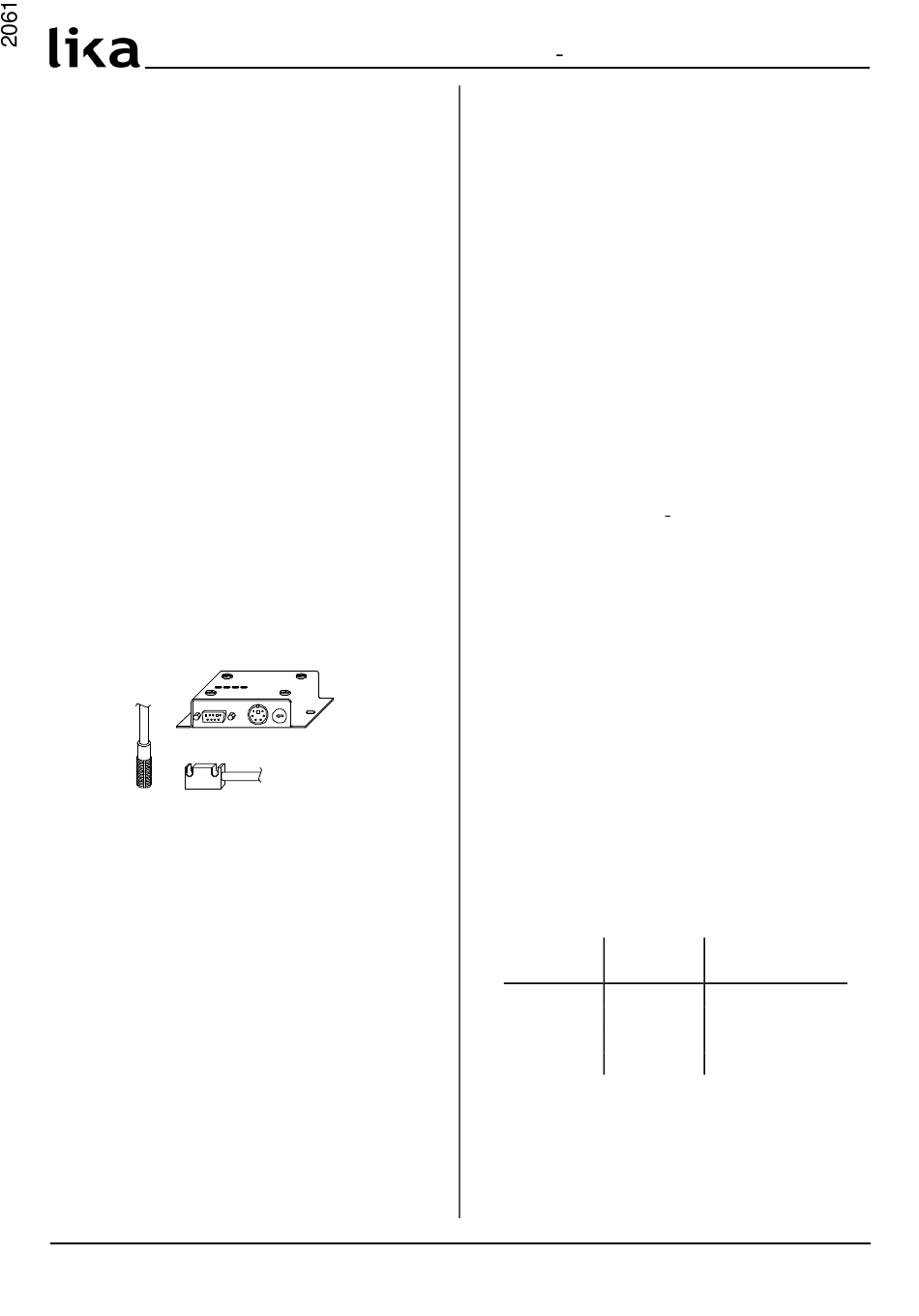

EBOX
SMx-C SMx-R
Elenco sezioni
1 Norme di sicurezza
2 Identificazione
3 Installazione
4 Istruzioni di montaggio
5 Segnali di uscita
6 Connessioni elettriche
7 Impostazione parametri
8 Ingombri meccanici
9 Manutenzione
10 Risoluzione dei problemi
MAN EBOX-SMB-SM-MT I_E 1_1.doc
EBOX – SMB5 – SMB2 – SM MT
2
3
1
4
0
5
9
8 7 6
Pag.1 di 16
1 – Norme di sicurezza
Per i collegamenti elettrici si consiglia di seguire
scrupolosamente le note applicative di carattere
elettrico riportate sul catalogo generale. Con
particolare riferimento alla direttiva 89/336/CEE
sulla compatibilità elettromagnetica si devono
rispettare le seguenti precauzioni:
• Installare il sensore il più vicino possibile alla
scheda elettronica di controllo.
• Utilizzare sempre cavi schermati e possibilmente
"twistati".
• Evitare di far passare il cavo dei segnali del
sensore vicino a conduttori che trasportano
segnali di potenza
dall'inverter).
• Installare degli appositi filtri EMC (reperibili in
commercio) all'ingresso dell'alimentazione del
sensore (generalmente è sufficiente un filtro a
"T" o a "P" del tipo L C oppure in alternativa un
filtro più complesso).
• Installare il sensore il più lontano possibile
dall'inverter presente sulla macchina. Qualora
non fosse possibile è necessario schermarlo in
maniera efficace dall'inverter stesso.
Rispettare i collegamenti elettrici riportati nel
cablaggio fornito assieme al sensore.
2 – Identificazione
Il dispositivo si identifica dal codice e dal numero di
serie stampati sull'etichetta e attraverso i documenti
di trasporto dello stesso. Per dettagli relativi alle
caratteristiche elettriche
riferimento al codice di ordinazione.
2.1 Abbinamento sensore / banda magnetica
Sensore Banda
SM5 MT50
SM2 MT20
SMB5 MT50
SMB2 MT20
(per es. provenienti
del sensore fare
Distanza max
Sensore/Banda
2,0 mm
1,0 mm
2,0 mm
1,0 mm
