Gascon
Document n° 1217-4
25/03/2011
FR NL EN
IT
ES

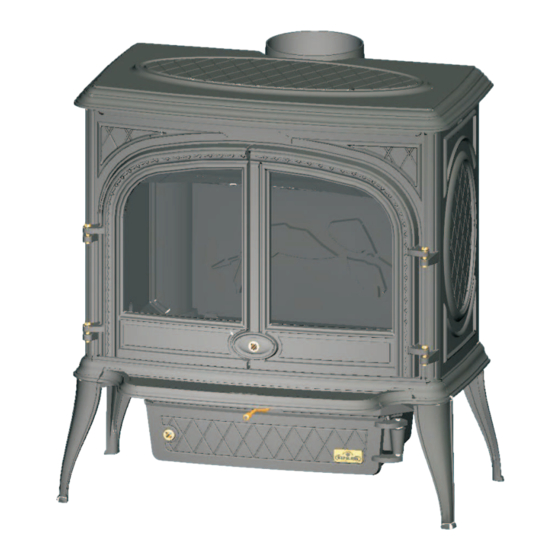

Poêle à bois
EN 13240
Référence : 134 13 18
Puissance : 11 kW
Notice de référence
à conserver
par l'utilisateur
pour consultation
Présentation du matériel
FRANCO BELGE
Instructions pour l'installateur
Rue Orphée Variscotte
59660 MERVILLE (FRANCE)
Instructions pour l'utilisateur
03 28 43 43 22
Téléphone :
Fax : 03 28 43 43 60
Pièces détachées
Matériel sujet à modifications
Certificat de garantie
sans préavis.
Document non contractuel.
