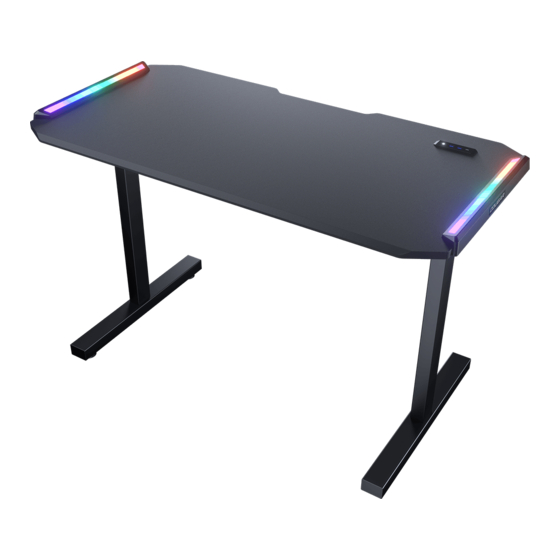

COUGAR E-DEIMUS 120 Instruction Manual

E - D E I M U S
12 0
ELE CTRIC AL GAM ING DE SK

FEATURES

Electrical Height Adjustment
Panel Lock for Avoiding Risk
Four Hight Memory Settings Shields for Transmission Shaft and Motor
Convenient PC Back Panel I/O Extension Cable Tray for Easy Management
Dual-sided RGB Lighting Effects Concave Desktop for Easy Wire Organization
DEUTSCH ESPAÑOL
Elektrische Höhenverstellung Ajuste eléctrico de altura
Vier Höhenspeicher-Einstellungen Cuatro ajustes de memoria de altura
Komfortable I/O-Erweiterung der PC-Rückblende Extensión cómoda de E/S en el panel trasero del PC
Zweiseitige RGB-Beleuchtungseffekte Efectos de iluminación RGB de doble cara
Bedienfeldsperre zur Vermeidung von Risiken Bloqueo de panel para evitar riesgos
Schilde für Getriebewelle und Motor Escudos para eje de transmisión y motor
Kabelwanne für einfaches Management Bandeja de cables para una fácil gestión
Konkaver Desktop für einfache Kabelorganisation Escritorio cóncavo para facilitar la gestión de cables
Espaciosa área para juegos y trabajo perfectos
Große Fläche für perfektes Spielen und Arbeiten
FRANÇAIS PORTUGUÊS
Réglage électrique de la hauteur Ajuste de altura elétrico
Quatre réglages de mémoire de hauteur Quatro configurações de memória de altura
Extension E/S pratique au niveau du panneau arrière du PC Extensão conveniente de E/S do painel traseiro do PC
Effets d'éclairage RGB double face Efeitos de iluminação RGB de dupla face
Verrouillage du panneau pour éviter les risques Bloqueio do painel para evitar riscos
Boucliers pour arbre de transmission et moteur Blindagens para Eixo de Transmissão e Motor
Chemin de câbles pour une gestion facile Bandeja de cabos para fácil gerenciamento
Bureau concave pour une organisation facile des fils Área de trabalho côncava para fácil organização dos fios
Espace spacieux pour un jeu et un travail parfaits Área espaçosa para jogos e trabalho perfeitos
日本語
한국어
電動の高度調整
전기 높이 조정
4개의 하이트 메모리 설정 4つの高度設定をメモリーへ保存
편리한 PC 후면 패널 I/O 확장 PCの背面から便利にI/Oを拡張
듀얼사이드 RGB 조명 효과 両側のRGB照明
위험 방지를 위한 패널 잠금
誤動作を防ぐためのパネルロックを設定可能
변속기 샤프트 및 모터용 실드
ドライブシャフトとモーターに保護カバーを設置
간편한 관리를 위한 케이블 트레이
ケーブル管理スロットにてケーブル管理しやすい
손쉬운 배선 정리를 위한 트레이
裏側の溝にてケーブル管理しやすい
완벽한 게이밍 및 업무를 위한 넓은 공간
ゲームも仕事の時も利用できる広々としたスペース
简 中 繁 中
电动桌面高度调节 電動桌面高度調節
四种高度记忆选择 四種高度記憶選擇
便利的桌机背板I/O延伸 便利的桌機背板I/O延伸
侧翼RGB灯条 側翼RGB燈條
避免不当行为的面板锁定 避免不當行為的面板鎖定
传动轴和马达的防护罩 傳動軸和馬達的防護罩
理线槽易于整理线材 理線槽易於整理線材
后方凹型桌面，便于走线 後方凹型桌面，便於走線
适合游戏和工作的宽敞桌面 適合遊戲和工作的寬敞桌面
1
Put the "Left Lifting Column" and "Right Lifting Column with
Motor" on the ground.
Screw the "Main Beam" on both columns.
Holes aim at this direction.
!
J
Right column
I
Bag # x6
2 Tools
2
Stand the columns right up and screw the "Column Foots."
F
F
F
Hoist the Columns
Bag # 6 x8 Bag # 7
Bag # 8 x4 Tools
3
Reversely turn and stand the structure and install the
"L-shape Supports."
L
MOVE
WITH 2 PEOPLE
Stand the structure
M6
x6
Bag # 4 Tools

PACKAGE CONTENTS

CARTON #1
CARTON #2
Left Lifting Column
H I
M Bracket for Power Unit

ACCESSORY KIT

CARTON #2
Bag #1 Bag #2
R-type
C-type
x 8 x 14 x 2

SPECIFICATIONS

Product Name
Model No.
I/O Panel
Voltage Requirement for
Electric Adjustment
Dimension(mm)
Desktop Height Range(mm)
4
Insert the "Drive Rod" and install the "Bracket for Power Unit."
H
4-1
M6 M6
x1
Unscrew the cap.
5
Install the "Cover of Drive Rod" with "Holders."
MOVE
WITH 2 PEOPLE
x4
x1
Bag # 2
6
Install the "Desktop 「A」."
L
Note: If the screw hole is mismatched slightly, loosen the screws
a bit from STEP1.Tightened the STEP1's screws after finishing
the STEP6.
A
x1
Bag # 5
CARTON #2
Desk Controller with Cable
B
Desktop Lifting Controller with Cables
A A E
Right Lifting Column with Motor Main Beam
J
N Cover of Drive Rod
Bag #3 Bag #4 Bag #5
x 2 x 6 x 6
COUGAR E-DEIMUS 120 Gaming Desk
CGR-E-DEIMUS120-B01
USB-A 3.0 X2, USB-C X1, Light Control Button
100~240Vac
1223.8(W) x 605(D) x 750.3~1180.3(H)
720~1150
M
K
4-2 4-4
4-3
Insert to the bump Tighten the cap.
Make sure the full insert.
5-2
R-type
G
5-1
G
C-type
M6
x 4 Bag # 2 x 2
Tools
R-type C-type
M6
x6 Bag # 5 x6 Tools
Side Wings
C
Column Foots
F
Drive Rod
K
O Power Unit
Bag #6 Bag #7
x 6 x 8 x 4
ДАТА ИЗГОТОВЛЕНИЯ ПРОДУКЦИИ
год и месяц изготовления продукции указаны в серийном номере продукта.
(существует 2 способа определения даты изготовления, оба способа описаны ниже)
После S/N: первые две цифры означают год, вторые две – месяц изготовления.
A
Например, S/N: H1702000001 означает, что товар был произведен в феврале 2017 года.
B После S/N: если указаны буквы, то две буквы представляют цифры из таблицы ниже,
и означают год, последующие две цифры – месяц изготовления.
Например, S/N: DAG02REVI000001 означает, что товар был произведен в феврале 2017 года.
БЪЛГАРИЯ
•
Подробни инструкции за употреба изтеглете от: https://cougargaming.com/bg
България QR код
7
Install the "Cable Tray."
4-5
Bag # 2
8
Install the "Side wings."
C
N
Bag # 1
x 1
9
Install the " Desk Controller ."
B
BACK
Bag # 1
x1
Cable Tray
D
Holders for Rod Cover
G
L-shape Supports
L
P Power Cord
Bag #8 Tools
M6
x 4 x 1 x 1 x 3
A B C D E F G H I J
1 2 3 4 5 6 7 8 9 0
Например, AG = 17 = 2017 год
●
BACK
D
M6
x 4 Tools x 1
C
FRONT
x6 Tools x 1
x2 x 1
Tools
