Einbauanleitung
| Mounting instructions

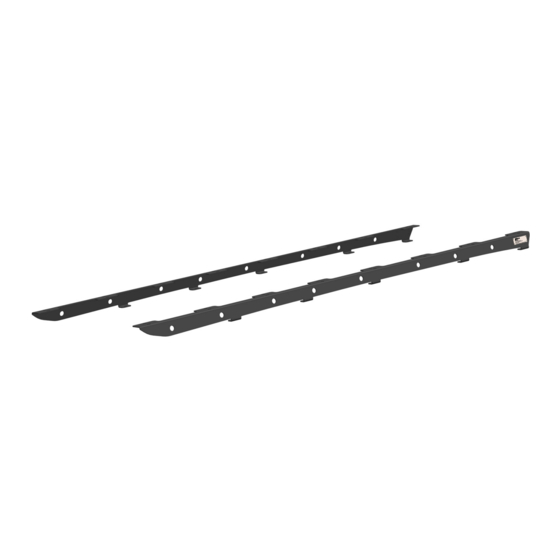

für Dachträgerfuss ExRoof PSA Van* L2 - ab Baujahr: 2021
for roof rack mounting feet PSA Van* L2 - from year: 2021
Modell
| Model
HPSAL2RR02FIT
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 45 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 45 minutes
*PSA Van: Opel Vivaro, Peugeot Expert, Citroen Jumpy, Toyota Proace
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools HPSAL2RR02FIT
Summary of Contents for Horn Tools HPSAL2RR02FIT
- Page 1 PSA Van* L2 - from year: 2021 Modell | Model HPSAL2RR02FIT Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 45 Minuten Read this manual complete, do not start the installation until you fully understood the manual!
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
-
Page 4: Stückliste | Partlist
Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Beschreibung quantity image description Haltefuß / mounting bracket Deflektor / deflector Schraubplatte / boltplate Gummiunterlage / rubber pad Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Drehmoment Anzahl article size length... - Page 5 Schrauben, die ins Fahrzeugdach oder Muttern eingeschraubt werden müssen mit der Drehmomentangabe der Schraube festgezogen werden. Wenn Schrauben in Nutensteine eingedreht werden, gilt die Drehmomentangabe der Nutensteine! Bolts, that get torqued into nuts or nutserts are torqued down with the torque value of the bolt.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Montage des Dachträgers auf dem Fahrzeugdach | mounting of the roof rack on the car Abb.01 Distanzmessung / measurements Beginne, indem du die Verschlussstopfen von den Montagepunkten am Dach abschraubst. Dann miss, wie in Abb.
- Page 7 Abb.02 Nutenstein im Profil / slot nut inserted in the extrusion profile Abb.03 Montagefüße auf dem Dachträger verschraubt / mounting brackets attached tot he rack platform Datum / date: 14.11.2022 Seite / page:...
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Die Montagefüße mit den Nutensteinen (die ins Profil eingedreht werden können) so an den Dachträger verschrauben, dass sie noch verschiebbar sind. Den Abstand der Befestigungsöffnungen entsprechend den vorher aufgeschriebenen Werten einstellen (wie in Abb. 02 & 03 gezeigt). Using the slot nuts (that can be rotated into the profile) attach the mounting feet to the rack platform.
- Page 9 Deflektor anbringen | attachment of the deflector Um den Deflektor vorne am Dachträger zu montieren, müssen zuerst die 5 großen Nutensteine anhand folgender Anleitung, auf der Unterseite des vordersten Querprofils, eingeschoben werden. To attach the deflector in the front of the roof rack insert the five big slot nuts into the lower side of the frontmost transverse profile.
- Page 10 Technische Änderungen vorbehalten / technical changes reserved Abb.06 Nutenstein eingedreht / slot nut locked Wie in Abb. 07 gezeigt, befestige den Deflektor mit den M8x14mm Schrauben mittig unter dem vordersten Querprofil. Dazu müssen die Nutensteine in die entsprechend richtige Position geschoben werden. Verwende Schraubensicherung (Loctite 243 o.Ä.) für die Schrauben des Deflektors! Attach the deflector like Abb.
- Page 11 Abb.07 Deflektor montiert / deflector attached Prüfe periodisch den korrekten Halt aller Schrauben, ziehe sie gegebenenfalls nach. Periodically check that the bolts are torqued down properly, if needed retorque. Datum / date: 14.11.2022 Seite / page:...
- Page 12 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
