Haspo 280 Assembly Instruction Manual

Beach handball goal in ground sockets with aluminium cast corner joints
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montageanleitung
Beach-Handball
3,00 x 2,00 m
Art.-Nr.: 280
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für
Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte
diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem
Aufbau beginnen.
Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück Tor. Bei
paarweiser Lieferung ist jeweils die doppelte Menge enthalten.

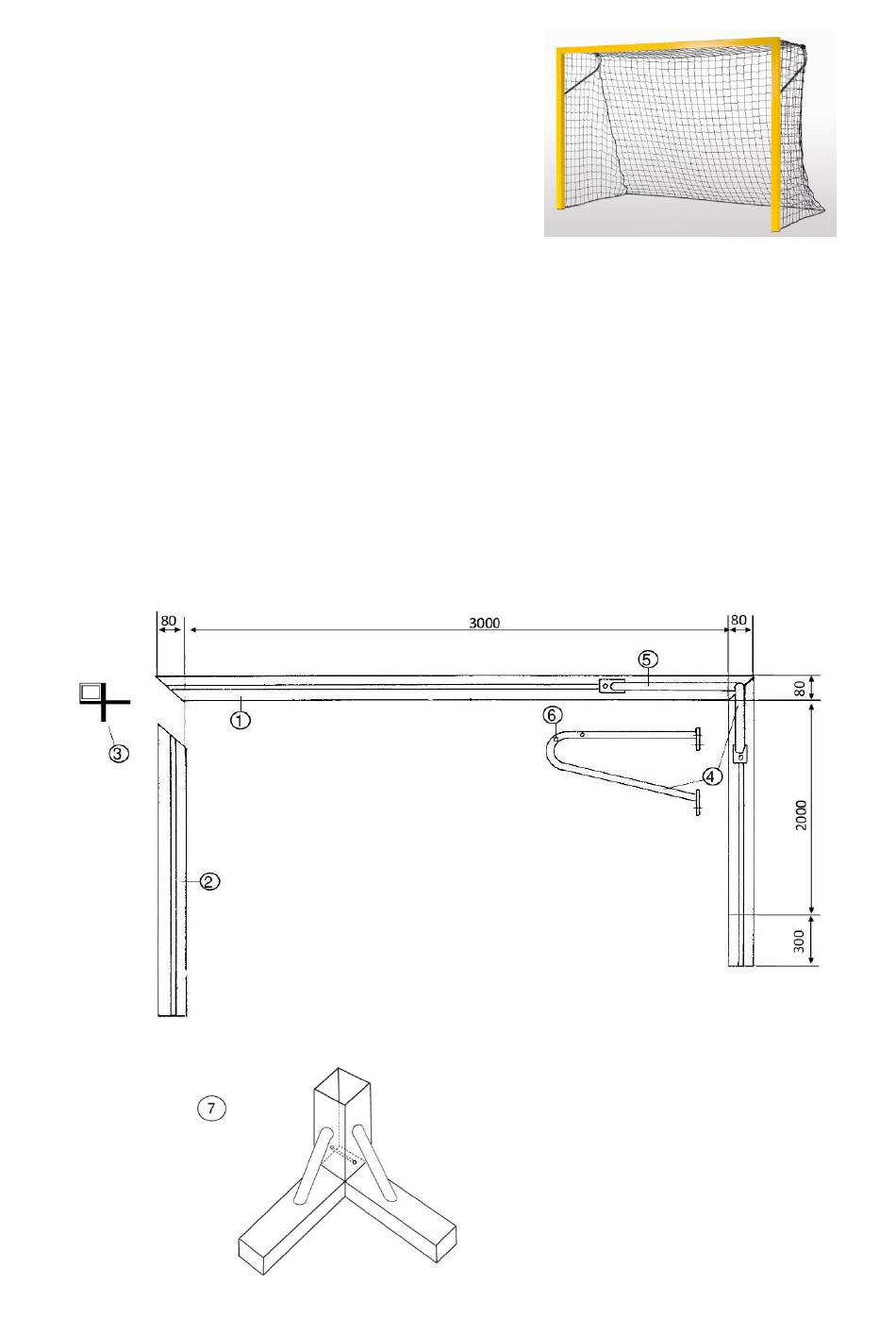

2. Übersichtszeichnung:
Skizze Bodenhülse:
Bezeichnung Einzelteile:
1 = Latte
2 = Pfosten
3 = Alu-Guß-Eckverbinder
4 = Netzbügel
5 = Netzbügelstrebe
6 = Bohrung für Netzseilbefestigung
7 = Bodenhülse
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 280 and is the answer not in the manual?

Questions and answers

Related Manuals for Haspo 280

Summary of Contents for Haspo 280

  • Page 1 3,00 x 2,00 m Art.-Nr.: 280 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
  • Page 2 3. Inhalt gesamt: Stück Beschreibung Latte Pfosten Netzbügel Netzbügelstrebe Alu-Guss-Eckverbinder Bodenhülse (1x rechts, 1x links) Abdeckkappe für Bodenhülse Zubehörbeutel Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter Einsteckmutter, Gewinde M6, Länge 20mm Sicherungs-Senkschraube mit Innensechskant DIN 7991, M8 x 20mm Sicherungs-Zylinderschraube mit Innensechskant DIN 912, M6 x 20mm Zylinderschraube mit Innensechskant DIN 912, M6 x 40mm Selbstsichernde Hutmutter DIN 986, M6 Unterlegscheibe DIN 9021, Ø...

  • Page 3: Montage

    4. Montage: Wir empfehlen die Montage auf einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen. a) Montage Latte/Pfosten: Die Latte und die beiden Pfosten flach auf den Boden legen, sodass die Nut nach oben zeigt und die Gehrungen an Latte und Pfosten zueinander zeigen.
  • Page 4 b) Montage Netzbügel: Netzbügel jeweils an der Torecke auf die Profilnut des Torrahmes stellen. Die am Netzbügel oben angeschweißte Befestigungsplatte so ausrichten, dass die Schlitze nach innen und unten zeigen, hierbei linke und rechte Seite beachten. Nun die unter Punkt a) eingeschobenen Einsteckmuttern oben unter die Schlitze der Befestigungsplatte und unten unter die Bohrung der angeschweißten Platte schieben (siehe 1.
  • Page 5 Montage Netzbügelstrebe: Netzbügelstrebe jeweils am Netzbügel mit dem rund geformten Anschlussstück über die Bohrung im Netzbügel halten und von der Innenseite des Tores 1 Stck. Zylinderschraube DIN 912, M6 x 40mm durchstecken. Von der Außenseite 1 Stck. Unterlegscheibe DIN 9021, Ø 7,4 x 22mm aufstecken und 1 Stck. Hutmutter DIN 986, M6 aufschrauben (siehe 1.
  • Page 6 5. Einbau der Bodenhülsen und Aufstellen des Tores: a) Zunächst im Bereich der Aufstellfläche den Untergrund für das Eingraben der Bodenhülsen vorbreiten und ebnen. Dabei beachten, dass die Bodenhülsen später bis zur Oberkante im Sand eingegraben werden müssen. Nach dem Vorbereiten der Aufstellfläche die Bodenhülsen (1x rechts, 1 x links) auf dem Untergrund platzieren, sodass die offenen Enden der Füße jeweils zur Pfosteninnenseite und nach hinten zeigen.

  • Page 7: Optionales Zubehör

    6. Optionales Zubehör: nicht im Lieferumfang enthalten Kippsicherung Art.-Nr.: 1801 Stück Beschreibung Aluminium Hohlprofile 80x80mm, gebohrt, Länge ca .1000mm Montageanleitung Montage: Jeweils 2 Stück Aluminium-Hohlprofile in jede der platzierten Bodenhülsen einschieben, sodass die Löcher in den Profilen nach oben zeigen und die Profile aus der Bodenhülse ca.
  • Page 8 Nichtgebrauch unbedingt aufrecht und gesichert zu lagern. Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! _________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.

  • Page 9: Scope Of Delivery

    3,00 x 2,00 m Cat. -no.: 280 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
  • Page 10 3. Total content: The following indicated quantities refer to 1 goal. In case of a delivery in pairs we double the amount correspondingly. Piece Description Crossbar Uprights Net hoop Net hoop brace Cast corner joint Ground socket (1x right, 1x left) Cap for ground socket Accessories Accessories:...
  • Page 11 Assembly: We recommend the assembly on a suitable surface to avoid damages of the profiles! It is recommended to wear gloves maybe to protect the hands. a) Montage Latte/Pfosten: Assembly of crossbar/uprights: Lay crossbar and uprights on the ground, groove facing upwards and mitres joining.
  • Page 12 Assembly of net hoops: Set net hoops on the corners of crossbar/upright construction. Adjust welded fixing plates with grooves pointing to the inside and to the bottom (consider left and right side). Now push already mounted nuts below the grooved plates and below the holes of the welded plates (see 1st to 3rd bottom pictures).
  • Page 13 Assembly of net hoop braces: Adjust round shaped plate of brace and hole of net hoop and stick from the goal’s inside 1 hexagon socket cylinder screw DIN 912, M6 x 40mm with 1 washer DIN 9021, Ø 7.4 x 22mm.
  • Page 14 5. Installation of ground sockets and erection of the goal: a) Prepare a level surface for the installation of the ground sockets. Take care that the ground sockets are later fixed in the sand up to the top edge. Place ground sockets (1x right, 1 x left) on the ground with open ends of feet facing to the upright’s inside and to the back.

  • Page 15: Optional Accessories

    6. Optional accessories: not part of the delivery Tilt protections Cat.no.: 1801 Piece Description Aluminium-profiles 80 x 80 mm, with holes, length 1000mm Assembly instruction Assembly: Insert 2 aluminium profiles into each of the existing ground sockets. The holes in the profiles point upwards and the profiles stick out from the ground socket by approx.
  • Page 16 In order to avoid damages or misuse of the goal keep it upright and safe when not in use. Only use water to clean surfaces and no alcohol or aggressive substances. ____________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
