取扱説明書

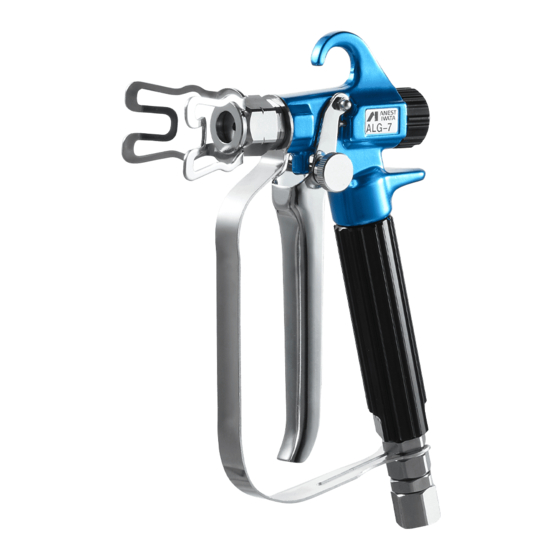

エアレススプレーガン
ＡＬＧ－７
ＡＬＧ－７２
ＡＬＧ－７３
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、又は物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、規
定として守るべき事項に従ってください。
重要仕様
最高使用圧力
２５ＭＰａ ( ２５５ bar/ ３６２６ PSI )
騒音値
６２．９ ｄＢ（Ａ）
条
吹付条件
推奨使用条件
件
測定位置
スプレーガンより後方へ１m 地面より高さ１.６m
使用温度範囲
雰囲気温度 ５℃～４０℃
仕様
形式
ＡＬＧ－７
ＡＬＧ－７２
ＡＬＧ－７３

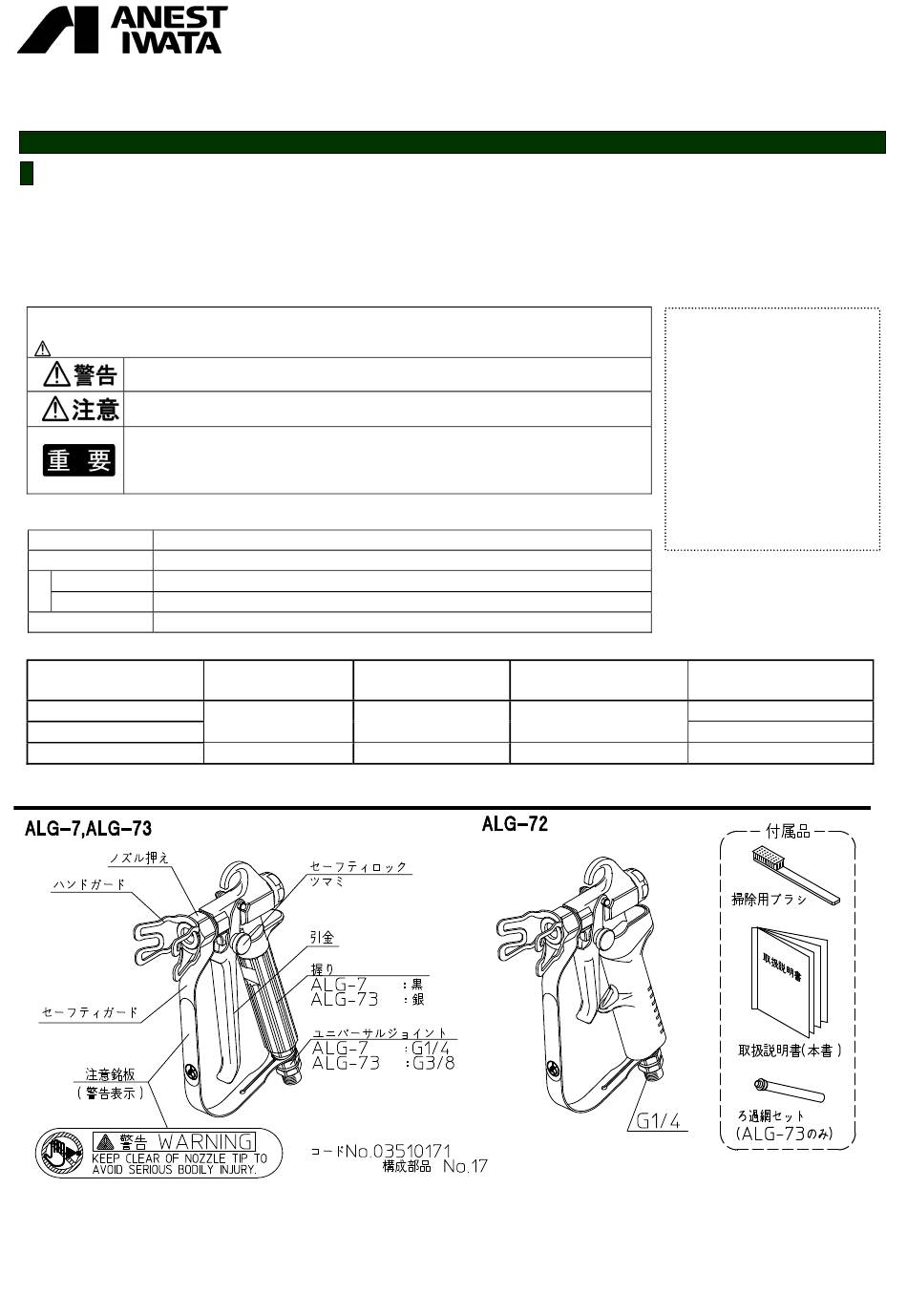

■１．各部の名称および現品確認
・開封時、破損や欠品または現品違いがないことを確認してください。
・欠品、輸送上の損傷がある場合は、危険防止のため使用せず、お買い求めになった販売店、または当社支店・営業所、
サービス会社までご連絡ください。
・注意銘板（警告表示）は常に汚れや破損のないようにしてください。
破損・紛失した場合は、販売店または当社支店・営業所・サービス会社にてご購入してください。
流体温度（液体・気体） ５～４３℃
ホース取付
用途
ねじサイズ
汎用
G 1/4
高粘度用
G 3/8
Ｐ．５ ６項
ろ過網セット
メッシュ１００
内臓
同上付属
※ノズルチップは別途ご用意ください。
－１ －
この取扱説明書は、安全にご使用い
ただくために重要な警告、注意事項
および取扱い方法について記載して
います。
この取扱説明書で扱われている機器
は、塗装業務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の
操作方法を理解された方以外の人
は、使用しないでください。
ご使用前に、必ずお読みになり、十
分理解してからご使用ください。
本書はすぐに確認できる場所に大
切に保管してください。
質 量
ｇ
４４０
４１５
４５０
