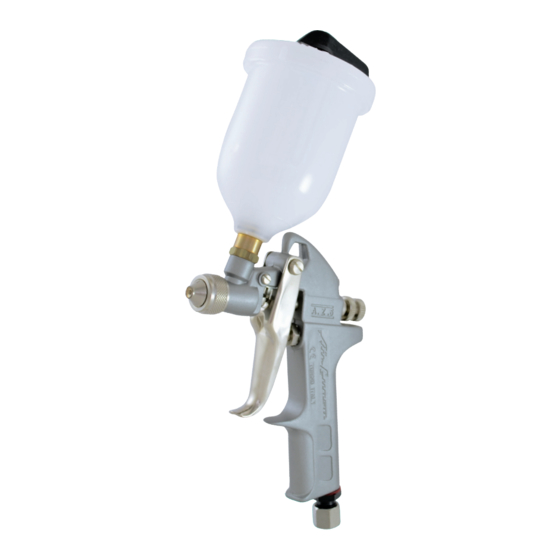

- Page 1 USE and MAINTENANCE INSTRUCTION MANUAL Round Pattern • with 200ml Cup G R A V I T Y • with 70ml Cup SPRAY GUN...
-
Page 2: Technical Specifications
AZ5 Spray Gun with ROUND PATTERN Before use, adjustment or maintenance, it is important to read PROTECTION OF HUMAN BODY this instruction manual very carefully. This manual must be stored in a safe place for any future reference. Use in a well-ventilated site, using a spray booth. This AIRGUNSA spray guns kit complies to ATEX regu- Poor ventilation can cause organic solvent poisoning and fire. -
Page 3: Maintenance And Inspection
AZ5 Spray Gun with ROUND PATTERN 6. TROUBLESHOOTING 5. MAINTENANCE AND INSPECTION Before carrying out maintenance and inspection ALWAYS PROBLEM REMEDY CAUTION observe warning indications. GUN DOES NOT SPRAY - Never use spare parts that are not AIRGUNSA originals. Fluid adj. knob (11) closed. Check and adjust it. -
Page 4: Spare Parts List
AZ5 Spray Gun with ROUND PATTERN 7. SPARE PARTS LIST (Opt.) 12-1 12 12-2 12-3 REF. DESCRIPTION Gravity Cup 200ml AIR CAP COVER AIR CAP SET FLUID NOZZLE SET SCREW NEEDLE PACKING NUT PLUG FLUID NEEDLE GUIDE FLUID NEEDLE SET FLUID NEEDLE SPRING FLUID ADJUSTMENT KNOB AIR VALVE SET... -
Page 5: Specifiche Tecniche
AZ5 Pistola con VENTAGLIO CONICO Prima di procedere all’installazione, alla messa in funzione, alla regolazione RISCHI PER LA SALUTE o alle operazioni di manutenzione, leggere attentamente il presente manuale d’istruzione, che deve essere conservato per ogni futuro riferimento. Usare la pistola per verniciatura in ambienti, ben ventilati utilizzando la cabina di verniciatura. -
Page 6: Problemi, Cause E Rimedi
AZ5 Pistola con VENTAGLIO CONICO 5. MANUTENZIONE ED ISPEZIONE 6. PROBLEMI, CAUSE E RIMEDI Prima di procedere a qualsiasi operazione d’ispezione e PROBLEMI RIMEDI manutenzione, leggere sempre ed osservare scrupolosa- ATTENZIONE MANCATA FUORIUSCITA DI VERNICE mente tutte le indicazioni sulle AVVERTENZE di SICUREZZA. MAI utilizzare altri componenti o parti di ricambio che non siano originali Regolazione materiale (11) non sufficiente- AIRGUNSA. -
Page 7: Elenco Parti Di Ricambio
AZ5 Pistola con VENTAGLIO CONICO 7. ELENCO PARTI DI RICAMBIO (Opt.) 12-1 12 12-2 12-3 Pos. DESCRIZIONE Tazza a gravità 200 ml GHIERA UGELLO ARIA SET UGELLO ARIA SET UGELLO MATERIALE VITE SET GUARNIZIONE ASTINA TAPPO GUIDA REGOLAZIONE ASTINA SET ASTINA MOLLA ASTINA DADO REGOLAZIONE ASTINA... - Page 8 AZ5 Pistolet gravité JET ROND Avant toute utilisation, tout réglage ou toute opération PROTECTION CORPORELLE d’entretien, lire attentivement ce manuel d’instruction. Conserver ce manuel en lieu sûr pour pouvoir le consulter ultérieurement. Utiliser le pistolet dans un lieu bien ventilé avec une cabine de pulvérisation. Une ventilation insuffisante peut provoquer une intoxication par les solvants Ce kit de pistolet de pulvérisation AIRGUNSA organiques ou un incendie.
-
Page 9: Entretien Et Inspection
AZ5 Pistolet gravité JET ROND 5. ENTRETIEN ET INSPECTION 6. PROBLEMES ET SOLUTIONS PROBLEMES SOLUTIONS Avant de commencer toute opération d’inspection, lire et ATTENTION observer scrupuleusement toutes les indications concer- nant les AVERTISSEMENTS DE SÉCURITÉ. ABSENCE DE SORTIE DE PEINTURE NE JAMAIS utiliser d’autres composants ou des pièces de rechange non Réglage produit (11) pas assez ouvert. -
Page 10: Liste Des Pièces De Rechange
AZ5 Pistolet gravité JET ROND 7. LISTE DES PIÈCES DE RECHANGE (Opt.) 12-1 12 12-2 12-3 Rép. DÉSIGNATION Godet gravité 200 ml BAGUE DE CHAPEAU CHAPEAU BUSE PRESSE ÉTOUPE BOUCHON GUIDE RÉGLAGE PRODUIT AIGUILLE RESSORT D’AIGUILLE BOUTON RÉGLAGE PRODUIT ENSEMBLE CLAPET D’AIR 12-1 RESSORT DE CLAPET D’AIR... -
Page 11: Especificaciones Técnicas
AZ5 Pistola de gravedad con ABANICO CÓNICO Antes de la instalación, del uso, ajuste o mantenimiento, es PROTECCIÓN CORPORAL importante leer atentamente este manual de instrucciones. Guarde este manual en un lugar seguro para consulta futura. Utilice en un lugar bien ventilado, empleando la cabina de pulverización. La pistola de pulverización AIRGUNSA per verniciatura La mala ventilación puede provocar envenenamiento por disolventes orgánicos cumple con la normativa ATEX 2014/34/EU. - Page 12 AZ5 Pistola de gravedad con ABANICO CÓNICO 5. MANTENIMIENTO Y INSPECCIÓN 6. PROBLEMAS, CAUSAS Y SOLUCIÓNES Antes de comenzar cualquier operación de inspección o PROBLEMAS SOLUCIÓNES de mantenimiento, lea y respete siempre escrupulosa- ATENCIÓN mente todas las indicaciones de las ADVERTENCIAS DE NO SALE PINTURA SEGURIDAD.
-
Page 13: Lista De Piezas De Repuesto
AZ5 Pistola de gravedad con ABANICO CÓNICO 7. LISTA DE PIEZAS DE REPUESTO (Opt.) 12-1 12 12-2 12-3 Ref. DESCRIPCIÓN Taza de gravedad 200 ml ABRAZADERA CASQUILLO AIRE CASQUILLO AIRE PICO FLUIDO TORNILLO PRENSAESTOPAS TAPÓN EJE GUÍA AGUJA AGUJA MUELLE DE PRESIÓN AGUJA TUERCA REGULACIÓN AGUJA GRUPO VÁLVULA AIRE... -
Page 14: Especificações Técnicas
AZ5 pistola de gravidade com LEQUE CÔNICO Antes de proceder à montagem, à entrada em serviço, ao ajuste ou RISCOS PARA A SAÚDE às operações de manutenção, leia cuidadosamente o manual de instruções, que deve ser guardado para qualquer futura consulta. Utilize a pistola para a pintura em ambientes correctamente ventilados, usando a cabine de pintura. -
Page 15: Manutenção E Inspecção
AZ5 pistola de gravidade com LEQUE CÔNICO 5. MANUTENÇÃO E INSPECÇÃO 6. PROBLEMAS, CAUSAS E SOLUÇÕES Antes de proceder a qualquer operação de inspecção e SOLUÇÕES PROBLEMAS ATENÇÃO manutenção, leia sempre e observe cuidadosamente todas FALTA DE SAÍDA DE TINTA as indicações sobre as ADVERTÊNCIAS DE SEGURANÇA. - Page 16 AZ5 pistola de gravidade com LEQUE CÔNICO 7. LISTA PEÇAS SOBRESSALENTES (Opt.) 12-1 12 12-2 12-3 Pos. DESCRIÇÃO Copo 200 ml VIROLA DO ESPALHADOR ESPALHADOR BICO DO PRODUTO PARAFUSO JUNTA DA AGULHA TAMPÃO GUIA AJUSTE DA AGULHA AGULHA MOLA DA AGULHA BOTÃO AJUSTE DO PRODUTO GRUPO VÁLVULA DE AR 12-1...
-
Page 17: Technische Spezifikationen
AZ5 dekorlackierpistole mit RUNDSTRAHL Bevor Sie die Pistole einsetzen, einschalten, regulieren oder GESUNDHEITSSCHUTZ warten, lesen Sie diese Anleitung sorgfältig und halten Sie diese wenn notwendig bereit. Der Arbeitsplatz muss über eine gute Ventilation verfügen; verwenden Sie die Pistole in einer Lackierkabine. Bei unzureichender Ventilation kann es zu Die AIRGUNSA Lackierpistole ist übereinstimmend mit einer Vergiftung mit organischen Lösungsmitteln oder Feuer kommen. -
Page 18: Wartung Und Inspektion
AZ5 dekorlackierpistole mit RUNDSTRAHL 6. FEHLERBEHEBUNG 5. WARTUNG UND INSPEKTION Vor jeglichen Inspektions- und Wartungsvorgängen stets PROBLEM LÖSUNGEN VORSICHT alle Angaben hinsichtlich Warnhinweisen zur Sicherheit aufmerksam lesen und beachten. PISTOLE SPRITZT NICHT Nie andere Bauteile oder Ersatzteile verwenden, die nicht Originalteile von Materialregulierung (11) nicht ausreichend Überprüfen und einstellen. - Page 19 AZ5 dekorlackierpistole mit RUNDSTRAHL 7. ERSATZTEILLISTE (Opt.) 12-1 12 12-2 12-3 BESCHREIBUNG Pos. Fließbecher 200 ml ANZUGSMUTTER LUFTKAPPE LUFTKAPPE DÜSE SCHRAUBE NADELDICHTUNGSPATRONE STOPFEN FARBNADELFÜHRUNG NADEL FEDER FARBNADEL MATERIALREGULIERUNG LUFTVENTILSET 12-1 FEDER LUFTVENTIL 12-2 LUFTVENTIL 12-3 LUFTVENTILSITZ BOLZEN ABZUGSHEBEL ABZUGSHEBEL LUFTANSCHLUSSNIPPEL G1/4"...
-
Page 20: Tekniska Specifikationer
AZ5 Runda Sprutpistolen för DEKORATION SKYDD AV MÄNNISKOKROPPEN Denna manual är en del av sprutpistolen och måste läsas noggrant innan användning, justering eller underhåll av utrustningen påbörjas. Manualen bör bevaras för framtida bruk. ANVÄND EN SPRUTBOX MED GOD VENTILATION. Dålig ventilation kan leda till organisk lösningsmedelförgiftning eller brandfara. - Page 21 AZ5 Runda Sprutpistolen för DEKORATION 6. PROBLEM, ORSAKER OCH ÅTGÄRDER 5. UNDERHÅLL OCH KONTROLL PROBLEM ÅTGÄRDER INNAN UNDERHÅLL OCH/ ELLER KONTROLL UTFÖRS SKA OBSERVERA! ALLTID ANVISNINGAR OCH SÄKERHETSFÖRESKRIFTER FÄRGEN SPRUTAR INTE UT NOGGRANT LÄSAS OCH FÖLJAS Använd aldrig andra komponenter eller reservdelar som inte är original Färgnålsjusteringen (11) är stängd.
- Page 22 AZ5 Runda Sprutpistolen för DEKORATION 7. RESERVDELSLISTA (Opt.) 12-1 12 12-2 12-3 Ref. BESKRIVNING Kopp 200 ml LÅSRING LUFTMUNSTYCKE FÄRGMUNSTYCKE SKRUV FÄRGNÅLSPACKNING PLUGG FÄRGNÅLSSTYRNING FÄRGNÅL FÄRGNÅLSFJÄDER FÄRGNÅLSJUSTERING LUFTVENTIL 12-1 LUFTVENTILFJÄDER 12-2 SKAFT 12-3 LUFTVENTILSSÄTE AVTRYCKARSTIFT AVTRYCKARE G1/4" M LUFTNIPPEL PACKNINGAR KOPP (70 ml) Adapteranslutning 1/8”...
- Page 23 COMMENTS...
