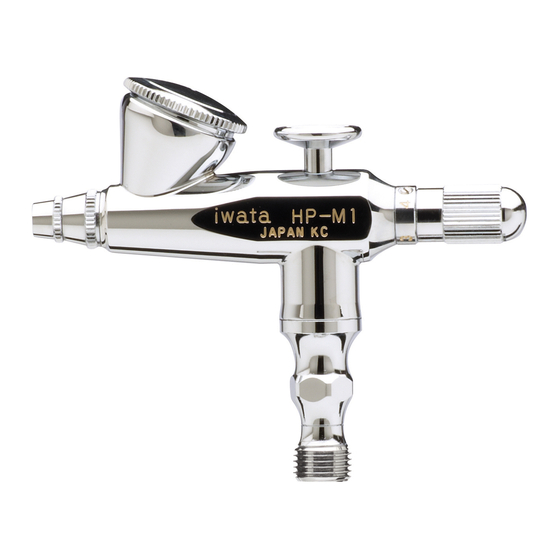

Anest Iwata iwata Revolution mini HP-M Instruction Manual

取扱説明書
■エアーブラシ
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に色材が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定されることを示
します。
機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい内容を示しています。
尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則、またそれぞれの企業や事業所で規則、規定として守
るべき事項に従ってください。
■ 主要仕様
形 式 色材供給
方式
HP-M
重力式
HP-M1
HP-M2

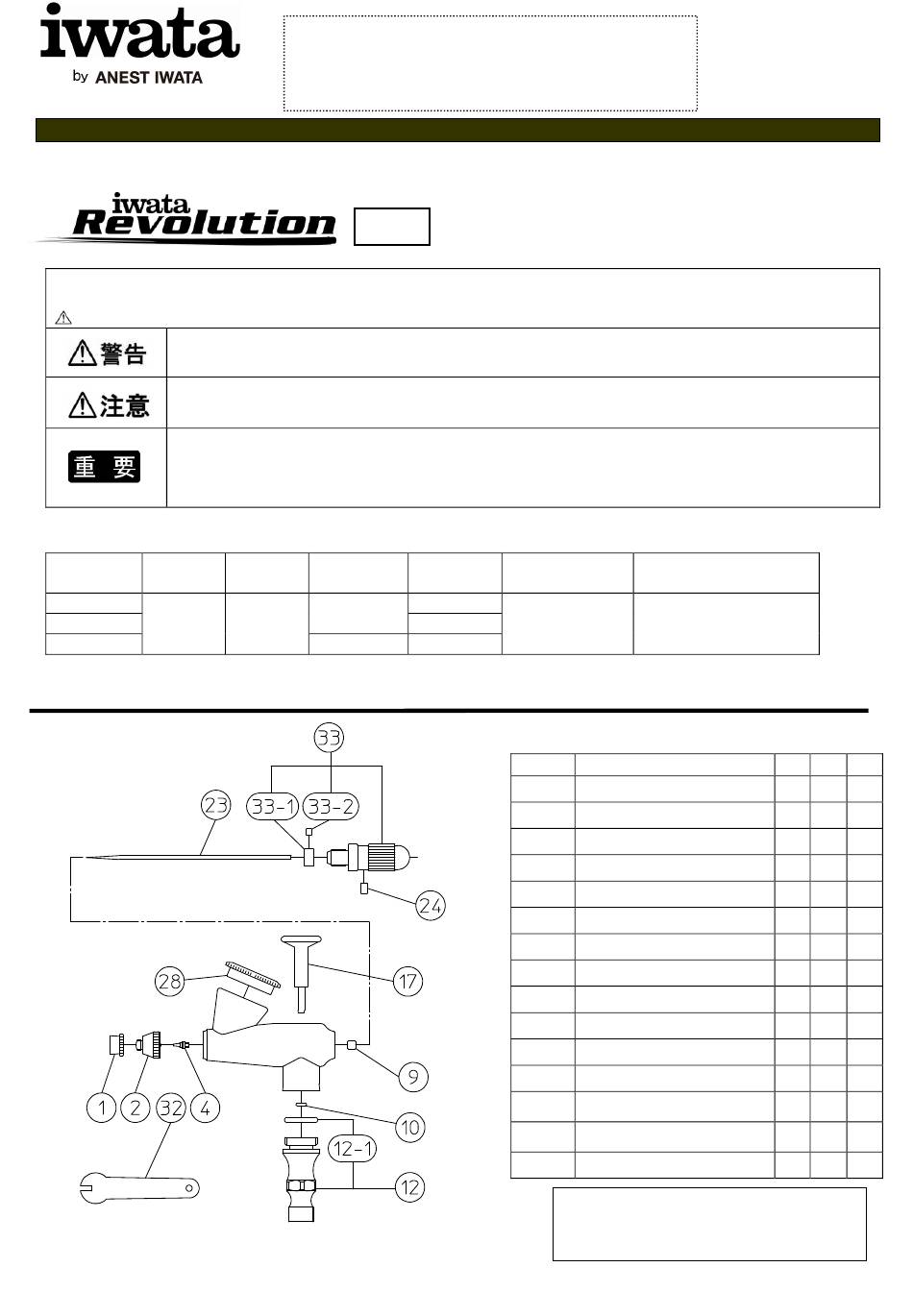

■ 部品構成
◎開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は、危険防止のため使用せず、お買い求めになった販売店または当社支店・営業所までご連絡ください。
この取扱説明書は、安全にご使用いただくために重要な警告および注意
事項、取扱い方法について記載しています。ご使用前に、必ずお読みに
なり、十分理解してからご使用ください。本書はすぐに確認できる場所に
大切に保管してください。
The English version is Printed on the back page.
MINI
噴霧方式 ノズル口径
φ【mm】
丸吹き 0.3
0.4
ＨＰ‐Ｍ・Ｍ1・Ｍ2
容器容量 最高吹付圧力
【ml】 【MPa】
1.0 0.29
1.5
7.0
部品名称
№
ニードルキャップ
1
ノズルキャップ
2
4 ノズル
◆
ニードルパッキンネジ
9
◆
10 ピストンＯリング
◆
12 エアージョイントセット
◆
エアージョイント O リング
12-1
17 押しボタン
ニードル
23
◆
24 ニードル止メネジ
28 カップフタ
スパナ
32
33 塗料コントロールつまみ
メモリリング
33-1
33-2 メモリリング止メネジ
1） ◆印は、消耗部品です。
2） ○●□■印は、共通部品を示します。
3） △▲印は、専用部品を示します。
－ １ －
備考
シングルションタイプ
品名 M M1 M2
○ ○ ▲
○ ○ ▲
○ ○ ▲
□ □ □
□ □ □
□ □ □
□ □ □
□ □ □
○ ○ ▲
□ □ □
△ ▲
□ □ □
□ □ □
□ □ □
□ □ □
