Modine Manufacturing AGD2 Technical Manual page 114

AGD3
Accès
8 8 Retirez le goulot d'écoulement R1 de manière à ce qu'il ne gêne pas le mouvement du carénage de ventilation L1.
8 9 Retirez le déflecteur L6 et dévissez les vis de fixation "A" du carénage de ventilation L1.
8 10 Déplacez le carénage de ventilation L1 dans la position indiquée sur la figure.
8 11 Dans les modèles avec moto-ventilateurs de Ø315 mm, afin de pouvoir travailler également sur les résistances situés
sous la batterie, retirer les égouttoirs internes L3 en dévissant les vis autotaraudeuses "B".
8.12 On peut accéder à la zone du collecteur en dévissant les vis autotaraudeuses "C" et en retirant le couvercle latéral L5.
8 13 Les modèles avec ventilateur motorisé Ø350 mm sont équipés du système de sécurité "D" pour retenir le carénage de
ventilation L1.
Remontage
8 14 Repositionner les égouttoirs internes L3 et les couvercles latéraux L5 en serrant les vis autotaraudeuses "B" et "C".
8 15 Mettez le carénage de ventilation L1 en position et fixez-le avec les vis "A".
8 16 Remontez le déflecteur L6 et le goulot d'écoulement R1.

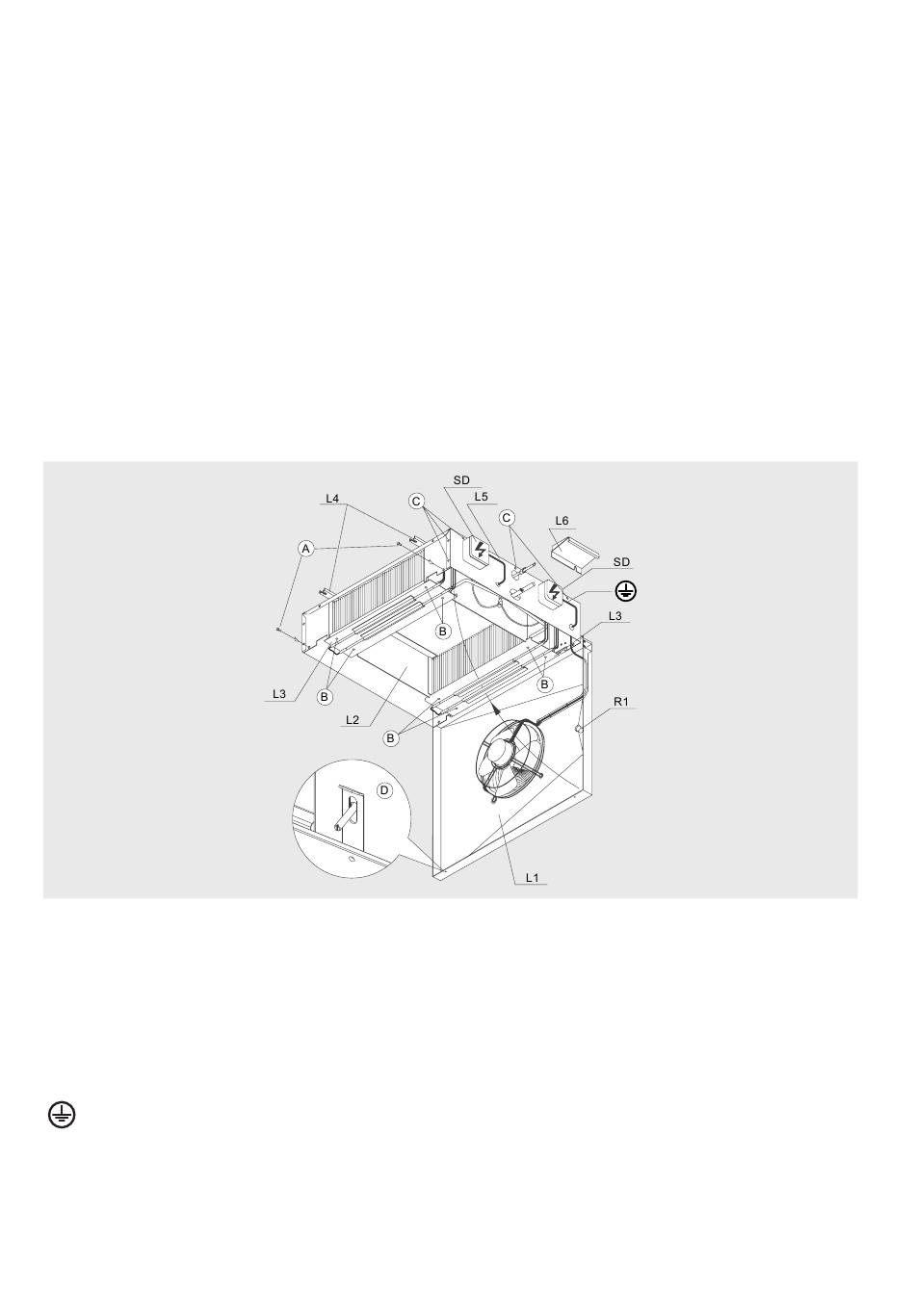

L1 = Carénage de ventilation
L2 = Secteur
L3 = Egouttoir interne
L4 = Supports
L5 = Couvercle latéral
L6 = Déflecteur
R1 = Goulot d'écoulement
SD = Boîtes de dérivation (motoventilateurs et résistances)
= Pôle de terre
114
www.modine.com
Figure 5
