Montage du modèle

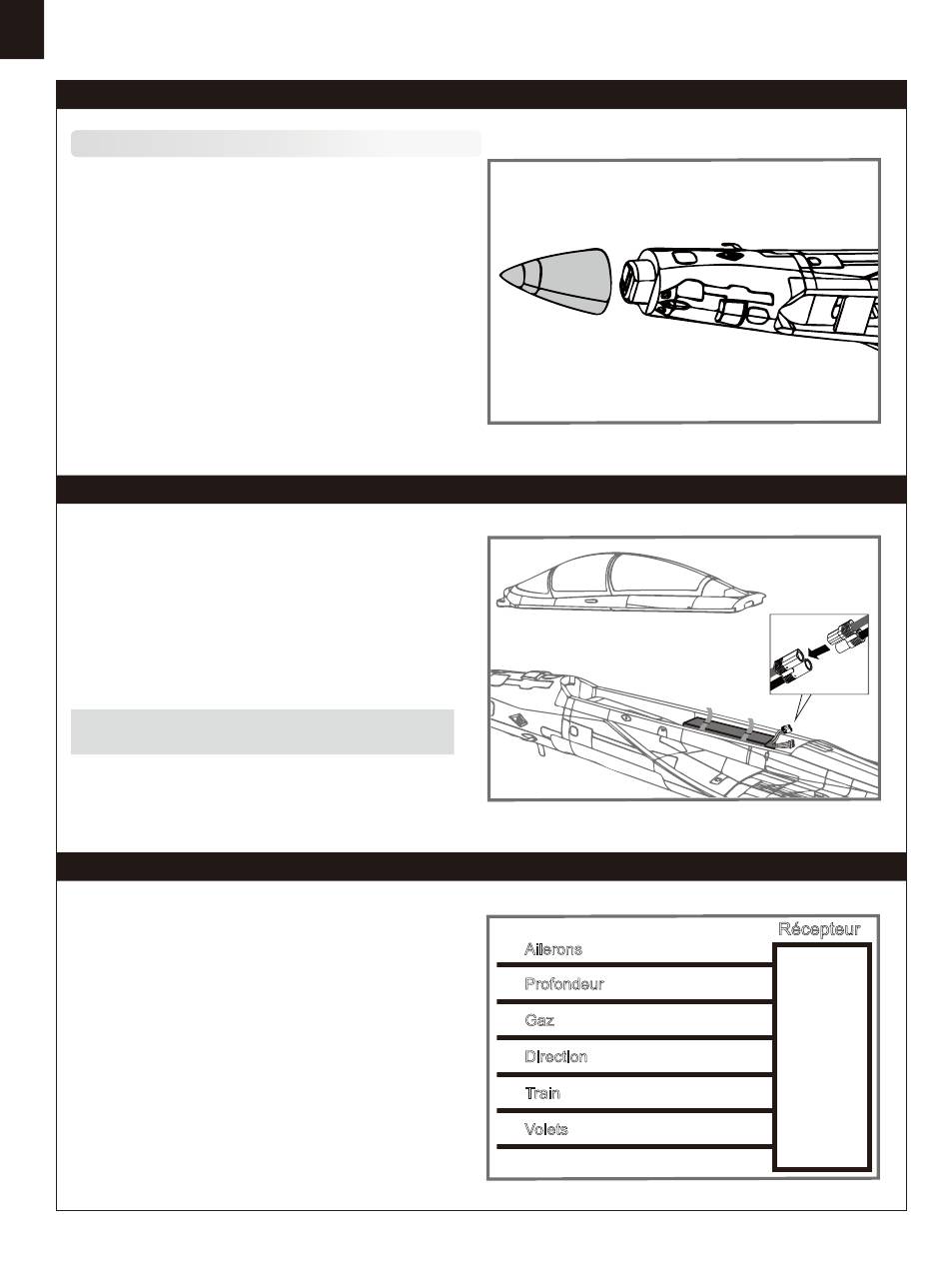

Montage du cône de nez
1.Placez le cône de nez à l'avant du fuselage comme montré
sur le schéma. Vérifiez que le cône est dans le bons sens.

Mise en place de l'accu

1.Poussez en arrière le verrou et déposez la trappe d'accès
aux accus.
2.Collez le velcro (face à crochets) du côté des câbles de la
batterie.
3.Placez l'accu complètement chargé dans le compartiment
d'accu avec les câbles d'alimentation vers l'arrière de l'avion.
Note: Vous aurez peut-être à déplacer l'accu afin
d'obtenir le bon centrage de votre modèle.

Diagramme de connexion

Connectez les servos d'ailerons sur la voie des ailerons de
votre récepteur. Le faisceau des servos de profondeur se
branche sur la voie de la profondeur de votre récepteur. Les
servos de direction se branchent sur la voie de la direction.
Branchez le connecteur du contrôleur brushless sur la voie
des gaz du récepteur.
Branchez les connecteurs des trains et des volets sur les
voies respectives du récepteur. Les éclairages à LED se
branchent sur n'importe quelle voie libre. Rangez les fils dans
la cavité à l'arrière du logement des accus. Logez le récepteur
dans son logement.
Ailerons
Profondeur
Gaz
Direction
Train
Volets
26
Récepteur
1
Channel-1
- Aile
2
Channel-2
Prof
-
3
Channel-3
- Gaz
4
Channel-4
Dire
-
5
Channel-5
Trai
-
6
Channel-6
Vole
-
