VJ3000 - Technical and Maintenance Manual
2
3
R.V.R. ELETTRONICA S.r.l. (BO)
1
4

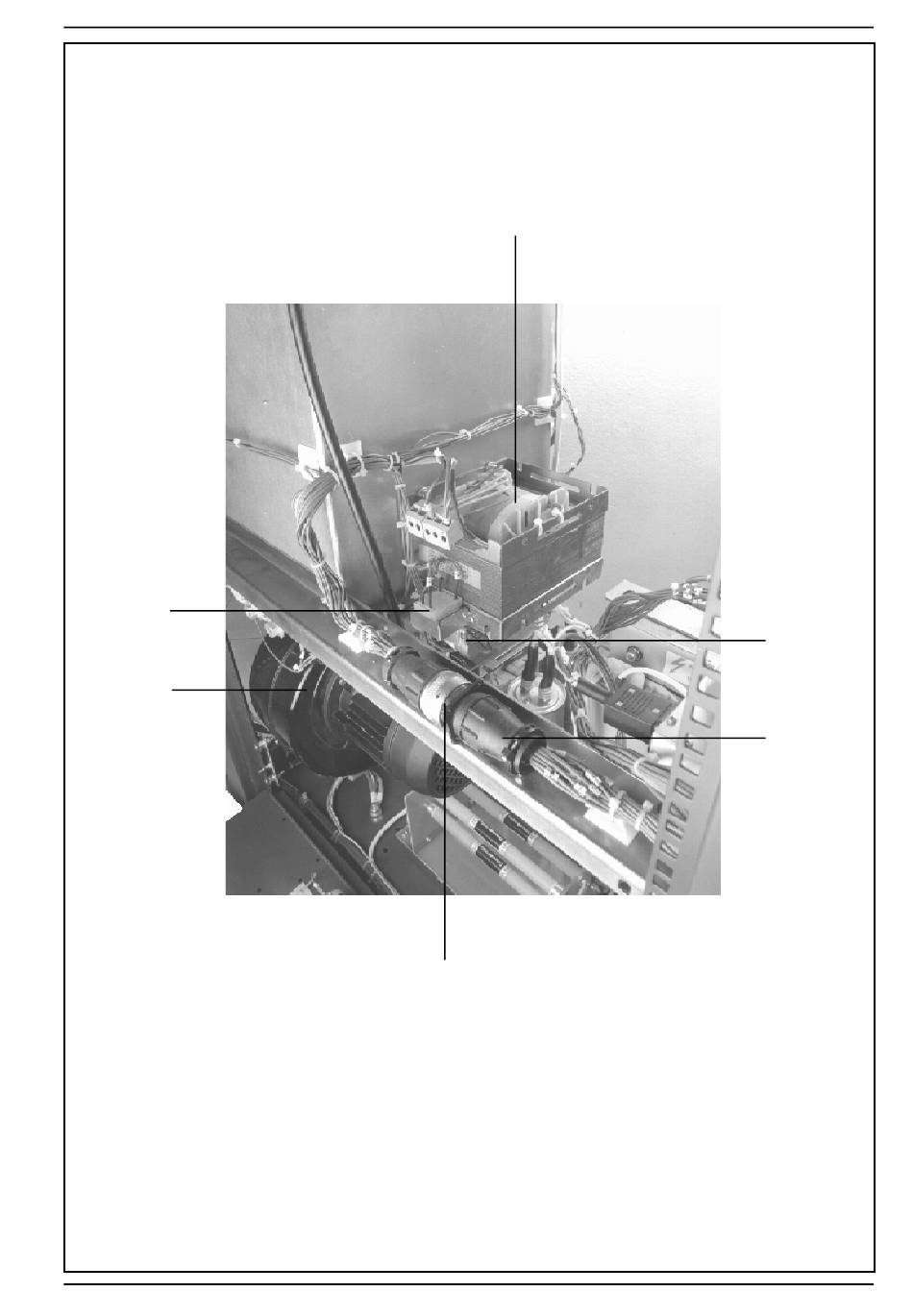

FIG.10
6
5
Pag. 51

Advertisement

loading
Need help?

Need help?

Do you have a question about the VJ3000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for R.V.R. Elettronica VJ3000

Summary of Contents for R.V.R. Elettronica VJ3000

  • Page 1 VJ3000 - Technical and Maintenance Manual FIG.10 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 51...
  • Page 2 VJ3000 - Technical and Maintenance Manual ....Kapton capacitor (C19) ....Input connector (P2) ....Tuning motor Input (M2) ....Tuning motor Grid (M1) ....Circular connector 28-pin (J2) ....Circular connector 28-pin (J1) ....Filament transformer (T5) R.V.R. ELETTRONICA S.r.l. (BO)
  • Page 3 VJ3000 - Technical and Maintenance Manual FIG.11 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 53...
  • Page 4 VJ3000 - Technical and Maintenance Manual R.F. CAVITY LEFT SIDE VIEW (FIG.12A) ....Tuning motor Input (M2) ....Tuning motor Grid (M1) ....Blower pressure switch (S3) ....R.F. cavity output ....Tuning motor Load (M3) ....Rigid Line ....
  • Page 5 VJ3000 - Technical and Maintenance Manual FIG.12A R.V.R. ELETTRONICA S.r.l. (BO) Pag. 55...
  • Page 6 VJ3000 - Technical and Maintenance Manual R.F. CAVITY TOP VIEW (FIG.12B) ....Thread bars ....Tuning motor Anode (M4) ....Kapton capacitor (C4) ....Low pass output filter (LPF1) ....R.F. output connector (P4) ....Air-flow chimney ....Stop switch of the anode tuning R.V.R.
  • Page 7 VJ3000 - Technical and Maintenance Manual FIG.12B R.V.R. ELETTRONICA S.r.l. (BO) Pag. 57...
  • Page 8 VJ3000 - Technical and Maintenance Manual FIRST TUBE INSTALLATION DIAGRAM (FIG.13) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 58...
  • Page 9 VJ3000 - Technical and Maintenance Manual SECOND TUBE INSTALLATION DIAGRAM (FIG.14) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 59...

  • Page 10: Installation

    INSTALLATION 3.1 INTRODUCTION This section contains the information necessary for the installation and preliminary checks of the VJ3000 Triode amplifier. 3.2 UNPACKING Remove the unit from its packing and, before anything else, ensure that the unit has not suffered any damage during transit and that all front panel controls are operational.

  • Page 11: Starting The Unit

    3.4 STARTING THE UNIT To start the VJ3000 amplifier, carry out the following procedure: The unit is intended for 380 Vac (or 220 Vac), 3 phases plus neutral. It is imperative that the neutral supply is connected to the connector...
  • Page 12 13) Increase exciter power once more and repeat the adjustments of PLATE and LOAD for maximum output power, gradually increasing the input power. Should the SWR on the VJ3000 input increase with power output, re-adjust the INPUT and GRID controls to minimize the SWR.
  • Page 13 VJ3000 - Technical and Maintenance Manual SETUP 1 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 63...
  • Page 14 VJ3000 - Technical and Maintenance Manual SETUP 2 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 64...
  • Page 15 VJ3000 - Technical and Maintenance Manual SETUP 3 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 65...
  • Page 16 VJ3000 - Technical and Maintenance Manual T A B L E D JP4 PIN DESCRIPTION JP4A ---------------------------------------------- -------------- | o2 o4 o6 o8 o10 o12 o14 o16 o18 o20 o22| | o5 o3 o1 | | | | | | o1 o3 o5 o7 o9 o11 o13 o15 o17 o19 o21| | o6 o4 o2 |...
  • Page 17 VJ3000 - Technical and Maintenance Manual T A B L E E Q U I E S C E N T P A R A M E T E R PARAMETER 3CX3000A ANODE CURRENT 250mA FILAMENT CURRENT 51.5 A FILAMENT VOLTAGE 7.5 ±0.37V...
  • Page 18 VJ3000 - Technical and Maintenance Manual For the real paramter refer to VJ3000 Test Check TUNING TABLE (TABLE F) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 68...

  • Page 19: Recommended Test Equipment

    VJ3000 - Technical and Maintenance Manual T A B L E G RECOMMENDED TEST EQUIPMENT INSTRUMENT SUGGESTED MODEL SPECIFICATION Non-Inductive Dummy Load Bird 50 Ohm P > 3 KW Calibrated in-Line Bird Mod. 4715-200 50 Ohm Wattmeter withSample Power Supply...
  • Page 20 VJ3000 - Technical and Maintenance Manual PROTECTION TRIMMER TABLE (TABLE H) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 70...
  • Page 21 VJ3000 - Technical and Maintenance Manual T A B L E I VOLTAGE STABILIZER PARAMETERS Model STMOK9/G code ST1502 Input Power max. 900 VA Input Current max. 4,1 A Sensibility Adjustable from 0.5 to 5 % Input voltage variation max. ±15 %...
  • Page 22 VJ3000 - Technical and Maintenance Manual VOLTAGE REGULATOR BLOCK DIAGRAM (FIG.15) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 72...
  • Page 23 VJ3000 - Technical and Maintenance Manual VOLTAGE REGULATOR OVERLOAD DIAGRAM (FIG.15A) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 73...
  • Page 24 VJ3000 - Technical and Maintenance Manual VOLTAGE REGULATOR TOP VIEW (FIG.15B) R.V.R. ELETTRONICA S.r.l. (BO) Pag. 74...
  • Page 25 VJ3000 - Technical and Maintenance Manual TABLE L BLOWERS TECHNICAL CHARACTERISTICS MOD. VR 184 VR184 fan particularly suited for all applications, where air has very low dust contents and where pressure from 8 up to 100 mmH O and capacities from 100 up to 1000 m /h are required.

  • Page 26: Maintenance

    VJ3000 - Technical and Maintenance Manual SECTION 4 MAINTENANCE 4.1 SAFETY REQUIREMENTS WARNING WARNING WARNING WARNING WARNING WARNING WARNING WARNING When the transmitter is operational, removing the rear panel will expose lethal voltages. Use insulated tools for all types of adjustment and do not touch any internal components when the unit is switched on.

  • Page 27: Air Filter Replacement

    VJ3000 - Technical and Maintenance Manual the PLATE control (5 Fig.4) Disconnect the line supply from the unit. Ensure that the tube has cooled sufficiently to avoid severe burning. Ensure that all internal voltages are at 0V; use a shorting-stick, if necessary.
  • Page 28 FREQUENCY To change the operating frequency of a tube amplifier, the following procedure should be carried out (SETUP 4): Initially, connect only the exciter to the VJ3000 amplifier input, excluding the driver. Adjust the exciter output power to minimum. Connect the supply to the amplifier and pre-position the PLATE command according to TABLE F (length of threaded bar as a function of operating frequency).
  • Page 29 Increase the power supply voltage and check for a proportional increase in anode current (on the VJ3000 meter) and in the current supplied by the power supply. Adjust trimmer R14, situated on protection card, for the right reading.
  • Page 30 Increase the power supply voltage and check for a proportional increase of Grid current on the VJ3000 meter and of the power supply current. Adjust trimmer R29, situated on the protection card for the correct display on the VJ3000 meter.
  • Page 31 3000 W. Adjust trimmer R66 on the protection card to obtain the same reading on the VJ3000 meter (9 Fig.3) as on the external wattmeter. Reduce power to 1500W (equivalent to a 3dB drop). Connect an Ohmeter between pin 9 of the Telemetry connector (SETUP 9) and ground.
  • Page 32 VJ3000 - Technical and Maintenance Manual SETUP 4 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 82...
  • Page 33 VJ3000 - Technical and Maintenance Manual SETUP 5 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 83...
  • Page 34 VJ3000 - Technical and Maintenance Manual SETUP 6 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 84...
  • Page 35 VJ3000 - Technical and Maintenance Manual SETUP 7 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 85...
  • Page 36 VJ3000 - Technical and Maintenance Manual SETUP 8 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 86...
  • Page 37 VJ3000 - Technical and Maintenance Manual SETUP 9 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 87...
  • Page 38 VJ3000 - Technical and Maintenance Manual INDICE Istruzioni Preliminari e Informazioni di Garanzia Pag. 91 Istruzioni per la Garanzia della valvola Pag. 92 Regole di Sicurezza Pag. 96 CAPITOLO 1 Descrizione Generale Pag. 99 Specifiche Elettriche (Tabella A) Pag. 101 Specifiche Dimensionali e Ambientali (Tabella B) Pag.
  • Page 39 VJ3000 - Technical and Maintenance Manual Morsettiere d'Alimentazione - Versione Trifase (Fig. 8B) Pag. 129 Descrizione Vista Sezione Alimentatore P2 - Versione Monofase Pag. 130 Vista Sezione Alimentatore P2 - Versione Monofase (Fig. 8C) Pag. 131 Morsettiere d'Alimentazione - Versione Monofase (Fig. 8D) Pag.
  • Page 40 VJ3000 - Technical and Maintenance Manual CAPITOLO 4 Manutenzione Pag. 162 CAPITOLO 5 Tarature Pag. 164 Setup 4 Pag. 168 Setup 5 Pag. 169 Setup 6 Pag. 170 Setup 7 Pag. 171 Setup 8 Pag. 172 Setup 9 Pag. 173...
  • Page 41 VJ3000 - Technical and Maintenance Manual ISTRUZIONI PRELIMINARI E INFORMAZIONI DI GARANZIA AVVISO: Questo è un apparecchio di "CLASSE A". In un ambiente residenziale questo apparecchio può provocare radio disturbi. In questo caso può essere richiesto all'utilizzatore di prendere misure adeguate.
  • Page 42 VJ3000 - Technical and Maintenance Manual La garanzia entrerà in vigore dalla data di fattura per il periodo di garanzia di costruzione. Per reclamare i propri diritti con questa garanzia: Contattare il rivenditore o il distributore dove avete acquistato la macchina. Descrivere il problema e chiedre se è in grado di fornirvi una facile soluzione.
  • Page 43 VJ3000 - Technical and Maintenance Manual ISTRUZIONI PER LA GARANZIA DELLA VALVOLA GARANZIA LIMITATA AI PRODOTTI DELLA VARIAN I prodotti della Varian sono garantiti per qualsiasi tipo di difetto derivante esclusivamente danni materiale dovuti allo spedizioniere. La garanzia è basata sia sul tempo di acquisto che sul tempo di funzionamento del filamento.
  • Page 44 VJ3000 - Technical and Maintenance Manual accreditato tramite un Distributore autorizzato Varian o tramite un OEM. Se il difetto si presenta durante il restante periodo 10-100% del tempo di garanzia sarà calcolato un aggiustamento proporzionale da cui risulterà il vostro credito. Questo può essere fatto tramite il costruttore originale (OEM) o un Distributore autorizzato Varian.
  • Page 45 VJ3000 - Technical and Maintenance Manual GARANZIA DEI DIVERSI TIPI DI VALVOLE MODELLO MESI CODICE 3CX800A7 3.000 3CX1500A7 3.000 3CX3000A7 5.000 3CX15000A7 3.000 4CX3500A 5.000 4CX5000A 10.000 4CX7500A 5.000 4CX10000D 10.000 R.V.R. ELETTRONICA S.r.l. (BO) Pag. 95...
  • Page 46 La R.V.R. ELETTRONICA s.r.l. non sarà responsabile per lesioni o danni risultanti da procedure improprie o dall'uso di personale inesperto o non correttamente addestrato all'adempimento di tali mansioni.
  • Page 47 VJ3000 - Technical and Maintenance Manual T r a t t a m e n t o d e g l i s h o c k e l e t t r i c i 1) Se la vittima ha perso conoscenza seguire i principi di primo soccorso riportati nei punti A-B-C.
  • Page 48 VJ3000 - Technical and Maintenance Manual PRIMO-SOCCORSO Il personale impegnato nell’installazione, nel funzionamento, nella manutenzione o assistenza di questo dispositivo ha la necessità di avere familiarità con la teoria e le pratiche di primo soccorso. relazione seguente rappresenta guida completa delle procedure di primo soccorso, ma è...
  • Page 49 CAPITOLO 1 DESCRIZIONE GENERALE DEL VJ3000 1.1 DESCRIZIONE MECCANICA Il VJ3000 è allocato in un rack 19" , 24U di altezza, di cui 6 sono libere e possono essere usate per allocarvi un eccitatore, un ricevitore e un'altra apparecchiatura. Quattro strumenti analogici sono situati sul pannello frontale (fig.1A) insieme con tuttti i controlli ed interruttori.
  • Page 50 VJ3000 - Technical and Maintenance Manual 1.4 PROTEZIONI Il pannello allarmi (Fig.5) ha un numero di indicatori di differenti colori: i led rossi indicano una condizione di allarme corrente, i led gialli mostrano che c'è stata una condizione di allarme poi rientrata.
