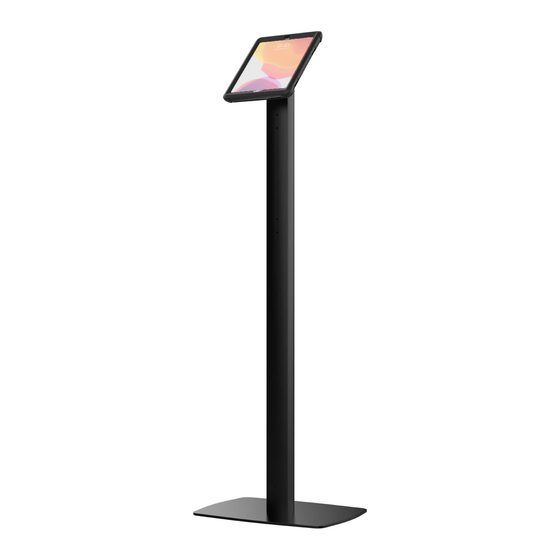

Thin profile floor stand with removeable magnetic protective case

Advertisement

with Removeable Magnetic Protective Case (White)
CONTENTS:
A
M5 Nut
INSTRUCTIONS:

1. INSTALLING BASE:

ALIGN BASE PLATE (B) WITH THE BODY (A) AND
ROTATE IN SCREWS (G) FROM THE BOTTOM USING THE PROVIDED
ALLEN KEY TOOL (H) AND RELATED HARDWARE NEEDED.
A
G
H
Thin Profile Floor Stand
PAD-CHKWM10
INSTRUCTION - MANUAL
B
F
E
M5x12 (4)
C
G
H
M5x12 (4)
M5 Allen Key
2. SETTING UP
CABLE ROUTING
SLIDE IN THE POWER CORDS
AND ANY OTHER CORDS THAT
WOULD NEED TO BE
CONNECTED TO THE TABLET
THROUGH THE BODY AS
SHOWN. THERE WILL BE GAPS
AT THE TOP AND BOTTOM FOR
THEM TO ROUTE OUT TO THE
POWER SOURCE AND TO THE
DEVICE
**Wire and Cord for Illustration
Purposes Only and Not Included
888-733-4448
D
I
x2
Metal Anchor

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PAD-CHKWM10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for CTA PAD-CHKWM10

  • Page 1 Thin Profile Floor Stand with Removeable Magnetic Protective Case (White) PAD-CHKWM10 INSTRUCTION - MANUAL CONTENTS: Metal Anchor M5x12 (4) M5x12 (4) M5 Nut M5 Allen Key INSTRUCTIONS: 1. INSTALLING BASE: 2. SETTING UP ALIGN BASE PLATE (B) WITH THE BODY (A) AND...
  • Page 2 3. MOUNTING MAGNETIC PLATE AND TABLET CASE ALIGN THE VESA HOLES ON THE MAGNETIC PLATE (D) WITH THE VESA MOUNT ON THE BASE BODY (A). USING THE SPECIAL ALLEN KEY (H), ROTATE IN SCREWS (F) FROM THE FRONT WHILE HOLDING THE HEX NUTS (E) FROM THE BACK BEHIND WITH FINGERS.
