Summary of Contents for BOERPLAY PSTE000.052

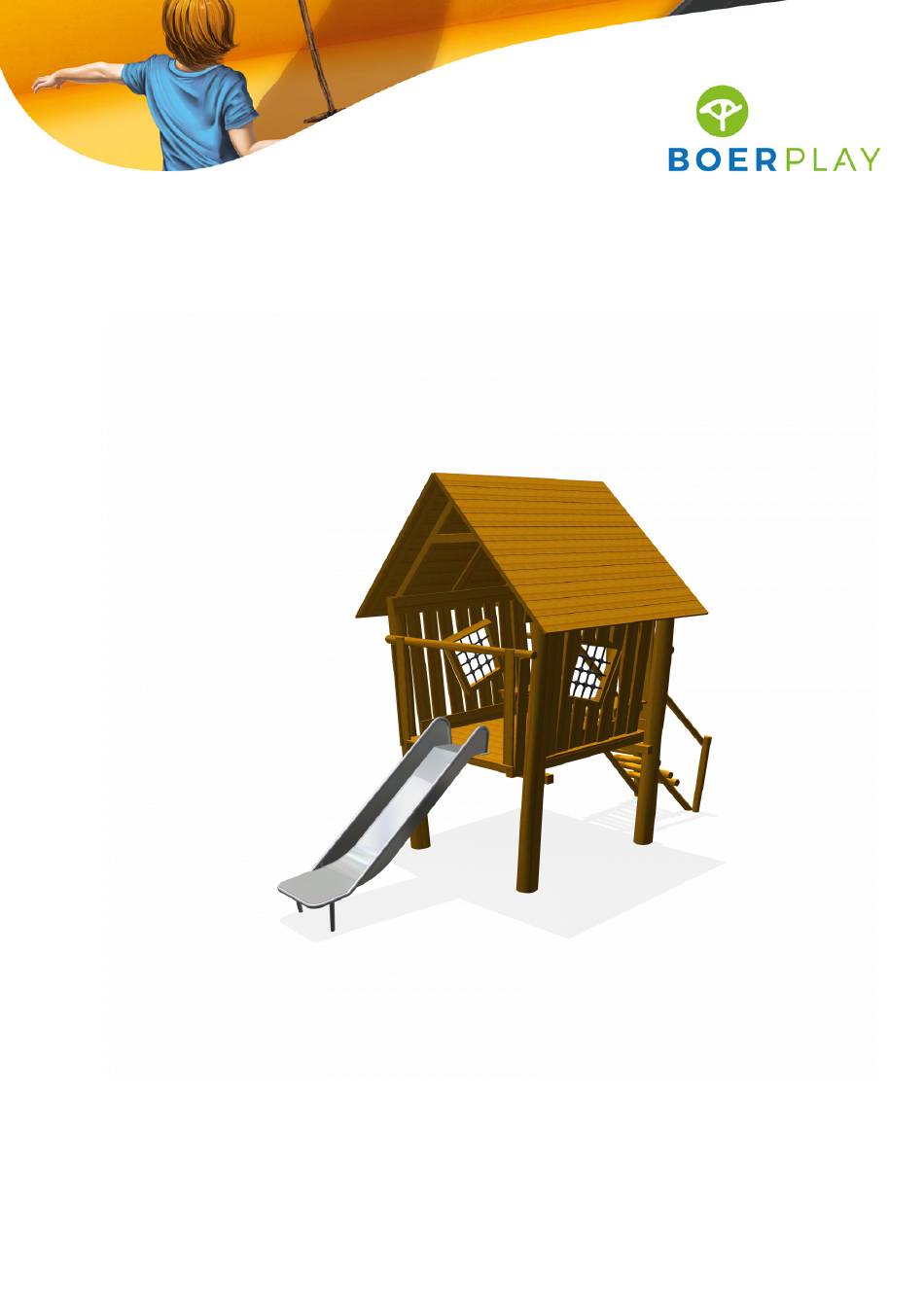

- Page 1 Farm with slide PSTE000.052...
- Page 2 > 1,00 m > 1,00 m 5,73 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 000 052 A Boerderij glijbaan Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 16-10-2014 Date SPEELTOESTELLEN...
- Page 3 2232 2855 3508 1,47 m 1,50 m 1,33 m 5746 0,49 m 0,51 m 0,65 m Benaming TOE PST 000 052 A Boerderij glijbaan Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Bodemplan Groundplan 16-10-2014 Date SPEELTOESTELLEN...
- Page 4 4,35 m 3,27 m 1,04 m 0,00 m 4,46 m Openingen altijd < 89 mm Openings always < 89 mm Benaming TOE PST 000 052 A Boerderij glijbaan Title Tekening Opmerking Adventure Play Drawing Comment BOER Datum Afmetingen Dimensions 16-10-2014 Date SPEELTOESTELLEN...
- Page 5 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Railing Boerderij Adventure Play Ladder 1 m Adventure Play Huisje Boerderij Adventure Play Raamnet Boerderij Glijbaan 1 m Module Robina Benaming TOE PST 000 052 A Boerderij glijbaan Title Tekening Opmerking Adventure Play Drawing Comment BOER...
- Page 6 Geleverde delen: Supplied parts: A - Speelhuisje met ankers A - Playhouse with anchors B - Glijbaan B - Slide C - Stairs with frame C - Trap met grondframe D - Paal (2x) D - Pole (2x) Bevestiging sets: Mounting kits: 1 - M10 slotbout met moer (6x) 1 - M10 coach bolt with nut (6x)
- Page 7 PSTE000.052 Farm with slide LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE000.052 Name of equipment Boerderijtje + glijbaan Advent...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 Openingen altijd < 89 mm (Openings always < 89 mm) 1,80 m 1,26 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5x30 RVS A2 30 Schroef Assy 5x70 RVS A2 70 Plank 120x20 Lengte = 900 Plank 120x25 Lengte = 1800 70 mm Vierkante paal 100 mm Lengte...
- Page 11 1,72 m Grondmarkering Ground level marker Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
- Page 12 Overstek < 45mm bij alle treden Leuning aan binnenzijde Openingen altijd < 89 mm Openings always < 89 mm Grondmarkering Ground level marker 1,52 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paal 6-8 Lengte =1600 Paal 6-8 Lengte =700 Paal 6-8 Lengte =600 Paal 10-12...
- Page 13 Openingen altijd < 89 mm (Openings always < 89 mm) 3,80 m 2,69 m 2,34 m 1,57 m 0,43 m Grondmarkering Ground level marker 0,00 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Raamwandje Boerderij Achterwand Adventure Play Zadeldak Boerderij Vloertje Boerderij Hoekzitje...
- Page 14 Afmetingen aanpassen op raam Openingen controleren met probes! ± Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 60 mm Vierkante paal 600 mm Lengte Raampje Benaming MOD PST 055 010 A Raamnet Title Tekening Opmerking Boerderij Drawing Comment BOER Datum...
