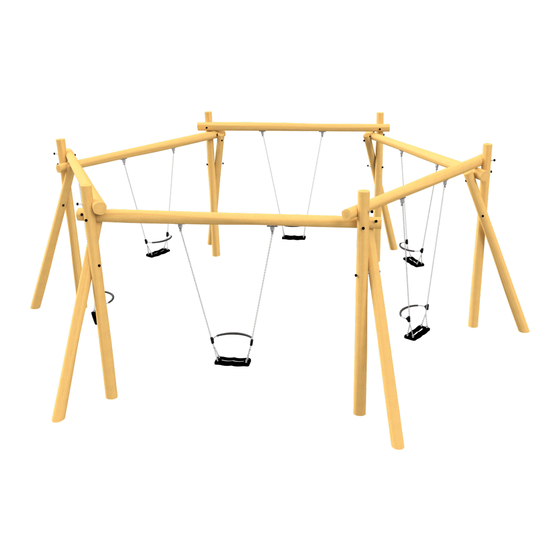

- Page 1 Sechseckschaukel PSTE000.021...
- Page 2 9,17 m 7,76 m 6,14 m 3,01 m 1,41 m 0,00 m 2,80 m 2,80 m 2,47 m 2,33 m >0,35 m 0,00 m 0,00 m Benaming TOE PST 000 021 D Zeshoekschommel Title Tekening Opmerking Adventure Play Drawing Comment Datum Afmetingen Dimensions 2-6-2022...
- Page 3 1,75 m 11,53 m 12,39 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE PST 000 021 D Zeshoekschommel Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 2-6-2022 Date...
- Page 4 4,61 m 3,20 m 1,56 m 3,02 m Grondmarkering Ground level marker Benaming TOE PST 000 021 D Zeshoekschommel Title Tekening Opmerking Adventure Play Drawing Comment Datum Bodemplan Groundplan 2-6-2022 Date...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE000.021 Gerätename Sechseckschaukel Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 032392 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
- Page 7 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
-
Page 8: Wartung
Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß. - Page 9 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
- Page 11 4,60 m 3,20 m 1,10 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 1,93 m Draadeind+borgm.+ringen+dop M12, L= 300, RVS A2-70 Dopmoer M16 - RVS A2-70 Houtdraadbout Ø10 X 80 - RVS A2-70 B ( 1 : 20 ) SLUITRING Sluitring M16 - RVS A2-70 Punt altijd onder ligger...
- Page 12 Bovenbalken: Bevestigen aan zeshoekschommel Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 300, RVS A2-70 Paal 14-16 Lengte =3500 Benaming MOD PST 001 113 A Bovenbalk Title Tekening Opmerking tbv 6 Hoek Schommel Drawing Comment Datum Samenstelling module Assembly module 24-1-2019 Date...
- Page 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgdopmoer M10 - RVS A2-70 Slotbout M10 x 140 - RVS A2-70 SLUITRING RVS A2-70 Schommelscharnier Afspringbeveiliging Contactschommels Zitje incl Ketting Zeskantbout M8 x 25 - RVS A2-70 Sluitring M8 - RVS A2-70 Schommelzitje CNK Zwart Schommelketting 5mm...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M12 - RVS A2-70 Slotbout M12 x 140 - RVS A2-70 Sluitring M12 - RVS A2-70 RVS A2-70 Schommelscharnier Afspringbeveiliging Contactschommels Zitje incl. ketting Zeskantbout M8 x 25 - RVS A2-70 Sluitring M8 - RVS A2-70 Schommelzitje CNK Zwart...
