Summary of Contents for BOERPLAY PSTE000.082

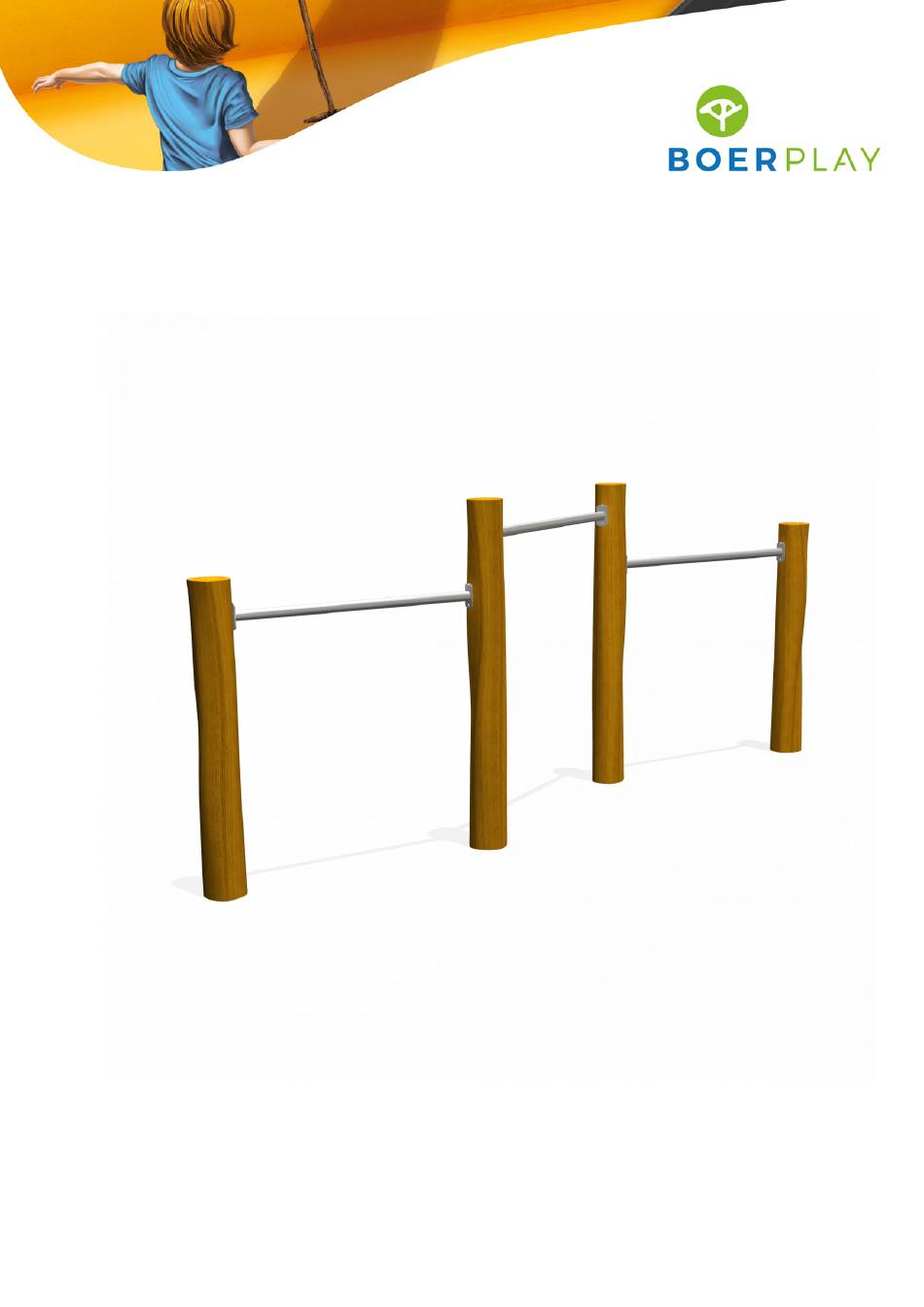

- Page 1 Tumble bar trio PSTE000.082...
- Page 2 Staander afvlakken zodat kopplaat duikelstang geheel tegen staander komt. Uitstekende delen 8 mm. (6x) 2,92 m Benaming TOE PST 000 082 Duikelrek Title Tekening Opmerking Trio Drawing Comment BOER Datum Afmetingen Dimensions 27-1-2017 Date SPEELTOESTELLEN...
- Page 3 3,67 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE PST 000 082 Duikelrek Title Tekening Opmerking Trio Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 27-1-2017 Date SPEELTOESTELLEN...
- Page 4 0,63 m 0,97 m 0,85 m 0,94 m 0,63 m 0,12 m 0,50 m Grondmarkering Ground level marker 0,62 m Benaming TOE PST 000 082 Duikelrek Title Tekening Opmerking Trio Drawing Comment BOER Datum Bodemplan Groundplan 27-1-2017 Date SPEELTOESTELLEN...
- Page 5 Typeplaatje Identification plate Type Progr. Volgnr Bew. Rev. Benaming Opmerking Duikel Rek H=900 Duikel Rek H=1100 Duikel Paal H=1100 Benaming TOE PST 000 082 Duikelrek Title Tekening Opmerking Trio Drawing Comment BOER Datum Modules Modules 27-1-2017 Date SPEELTOESTELLEN...
- Page 6 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 7 PSTE000.082 Tumble bar trio LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE000.082 Name of equipment Duikel trio Maximum height of fall...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 1,60 m 1,50 m Grondmarkering Ground level marker 0,00 m Type Progr. Bew. Rev. Benaming Volgnr Opmerking 5 x 70 - RVS A2-70 Schroef Assy SCHROEF 5 x 50 Facet ring M5 - RVS A2-70 Paal 14-16 Lengte =1600 Plank 120x20 Lengte = 500 Duikelbuis Adventure Play...
- Page 11 1,80 m 1,70 m Grondmarkering Ground level marker 0,00 m Schaal 1:20 Type Progr. Bew. Rev. Benaming Volgnr Opmerking 5 x 70 - RVS A2-70 Schroef Assy SCHROEF 5 x 50 Facet ring M5 - RVS A2-70 Paal 14-16 Lengte =1800 Plank 120x20 Lengte = 500 Duikelbuis...
- Page 12 Schaal 1:20 Type Progr. Volgnr Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Paal 14-16 Lengte =1800 Standaard plank 120x20 Lengte = 500 Benaming MOD PST 007 011 Duikel Title Tekening Opmerking Paal H=1100 Drawing Comment BOER Datum Samenstelling module Assembly module...
