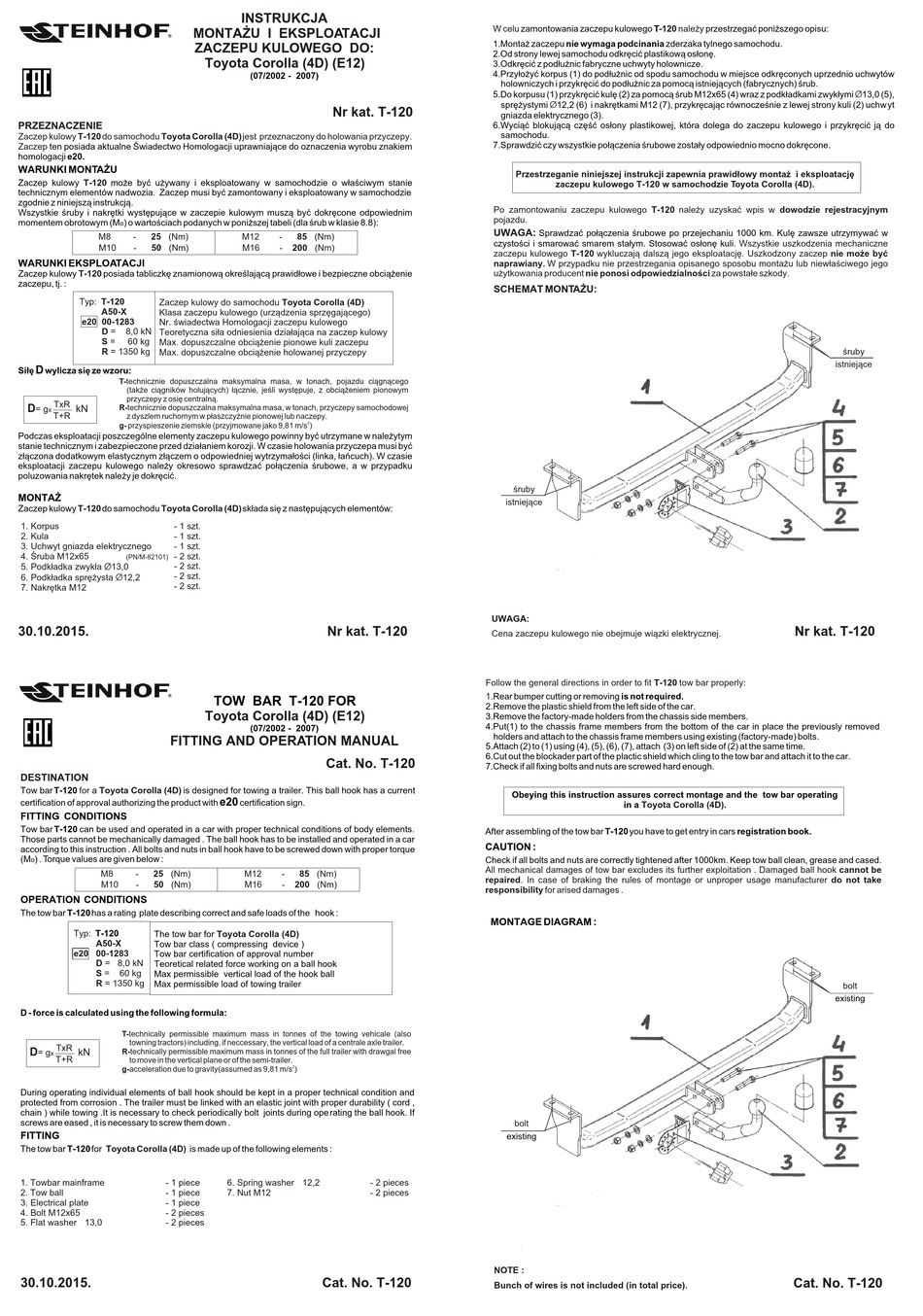

Steinhof T-120 Fitting And Operation Manual

PRZEZNACZENIE
Zaczep kulowy T-120 do samochodu Toyota Corolla (4D)jest przeznaczony do holowania przyczepy.
Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy T-120 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy T-120 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: T-120 Zaczep kulowy do samochodu Toyota Corolla (4D)
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 00-1283 Nr. œwiadectwa Homologacji zaczepu kulowego
D = 8,0 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 60 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1350 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osiê centraln¹.
TxR
D
= g kN R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
x
T+R
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy T-120 do samochodu Toyota Corolla (4D)
1. Korpus - 1 szt.
2. Kula - 1 szt.
3. Uchwyt gniazda elektrycznego - 1 szt.
4. Œruba M12x65 - 2 szt.
(PN/M-82101)
5. Podk³adka zwyk³a Ø13,0 - 2 szt.
- 2 szt.
6. Podk³adka sprê¿ysta Ø12,2
- 2 szt.
7. Nakrêtka M12
30.10.2015.
FITTING AND OPERATION MANUAL

DESTINATION

Tow bar T-120 for a Toyota Corolla (4D) is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with

FITTING CONDITIONS

Tow bar T-120 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)

OPERATION CONDITIONS

The tow bar T-120 has a rating plate describing correct and safe loads of the hook :
Typ: T-120
The tow bar for
A50-X Tow bar class ( compressing device )
e20 00-1283
Tow bar certification of approval number
D = 8,0 kN Teoretical related force working on a ball hook
S = 60 kg
Max permissible vertical load of the hook ball
R = 1350 kg Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
= g kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .

FITTING

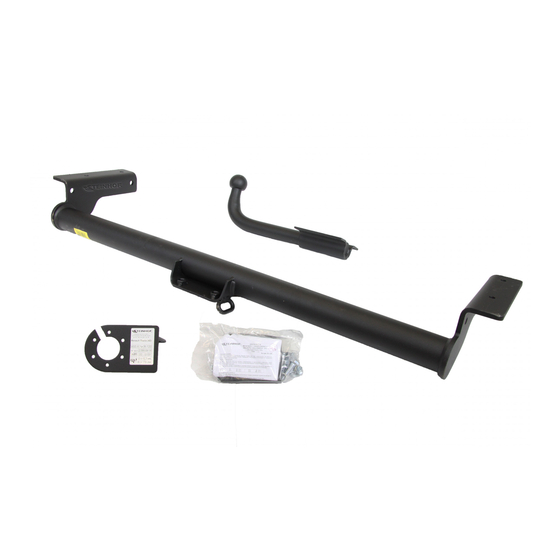

The tow bar T-120 for Toyota Corolla (4D)
1. Towbar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical plate - 1 piece
4. Bolt M12x65 - 2 pieces
5. Flat washer Ø13,0
- 2 pieces
30.10.2015.
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Toyota Corolla (4D) (E12)
(07/2002 - 2007)
Nr kat. T-120
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
Nr kat. T-120
TOW BAR T-120 FOR
Toyota Corolla (4D) (E12)
(07/2002 - 2007)
Cat. No. T-120
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
Toyota Corolla (4D)
2
is made up of the following elements :
6. Spring washer Ø12,2
7. Nut M12
Cat. No. T-120
W celu zamontowania zaczepu kulowego T
1.Monta¿ zaczepu nie wymaga podcinania zderzaka tylnego samochodu.
2.Od strony lewej samochodu odkrêciæ plastikow¹ os³onê.
3.Odkrêciæ z pod³u¿nic fabryczne uchwyty holownicze.
4.Przy³o¿yæ korpus (1) do pod³u¿nic od spodu samochodu w miejsce odkrêconych uprzednio uchwytów
holowniczych i przykrêciæ do pod³u¿nic za pomoc¹ istniej¹cych (fabrycznych) œrub.
5.Do korpusu (1) przykrêciæ kulê (2) za pomoc¹ œrub M12x65 (4) wraz z podk³adkami zwyk³ymi 13,0 (5),
sprê¿ystymi 12,2 (6) i nakrêtkami M12 (7), przykrêcaj¹c równoczeœnie z lewej strony kuli (2) uchw yt
gniazda elektrycznego (3).
6.Wyci¹æ blokuj¹c¹ czêœæ os³ony plastikowej, która dolega do zaczepu kulowego i przykrêciæ j¹ do
samochodu.
7.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego T-120 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego T-120 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
œruby
istniej¹ce
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.

Follow the general directions in order to fit T-120 tow bar properly:

1.Rear bumper cutting or removing is not required.
2.Remove the plastic shield from the left side of the car.
3.Remove the factory-made holders from the chassis side members.
4.Put(1) to the chassis frame members from the bottom of the car in place the previously removed
holders and attach to the chassis frame members using existing (factory-made) bolts.
5.Attach (2) to (1) using (4), (5), (6), (7), attach (3) on left side of (2) at the same time.
6.Cut out the blockader part of the plactic shield which cling to the tow bar and attach it to the car.
7.Check if all fixing bolts and nuts are screwed hard enough.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar T-120 you have to get entry in cars registration book.
CAUTION :
Check if all bolts and nuts are correctly tightened after 1000km. Keep tow ball clean, grease and cased.
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .

MONTAGE DIAGRAM :

bolt
existing
- 2 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
-120 nale¿y przestrzegaæ poni¿szego opisu:
Ø
zaczepu kulowego T-120 w samochodzie Toyota Corolla (4D).
in a Toyota Corolla (4D).
Ø
Wszystkie uszkodzenia mechaniczne
œruby
istniej¹ce
Nr kat. T-120
bolt
existing
Cat. No. T-120
