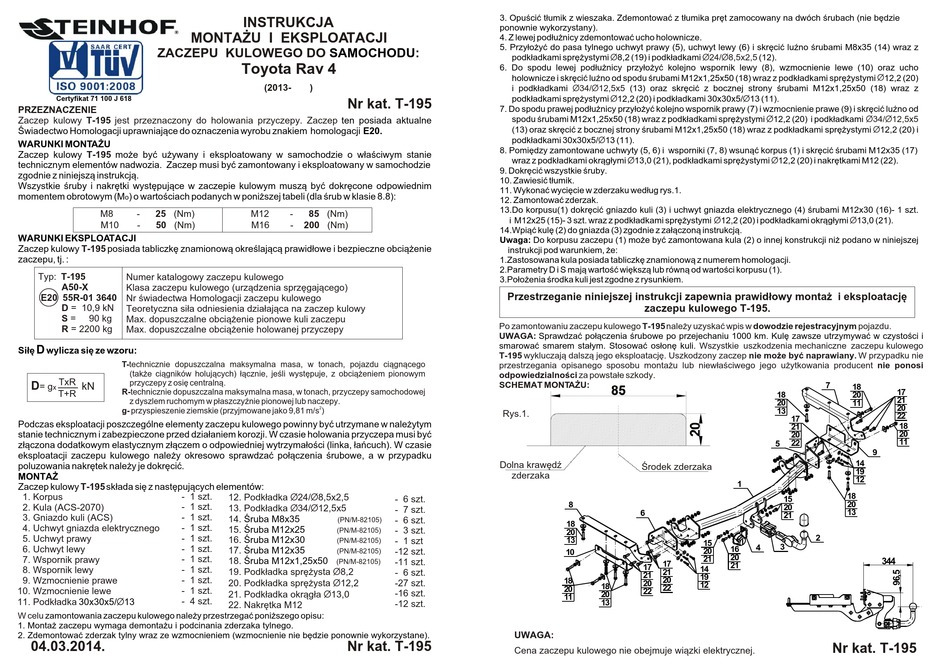

Steinhof T-195 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO
Certyfikat 71 100 J 618
PRZEZNACZENIE
Zaczep kulowy T-195 jest przeznaczony do holowania przyczepy. Zaczep
Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem homologacji E20.
WARUNKI MONTA¯U
Zaczep kulowy T-195 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy T-195 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: T-195 Numer katalogowy zaczepu kulowego
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
E20 55R-01 3640 Nr œwiadectwa Homologacji zaczepu kulowego
D = 10,9 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 90 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 2200 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
przyczepy z osiê centraln¹.
D
kN
= g
x
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
T+R
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy T-195 sk³ada siê z nastêpuj¹cych elementów:
- 1 szt.
1. Korpus
2. Kula (ACS-2070) - 1 szt.
- 1 szt.
3. Gniazdo kuli (ACS)
4. Uchwyt gniazda elektrycznego - 1 szt.
- 1 szt.
5. Uchwyt prawy
6. Uchwyt lewy - 1 szt.
- 1 szt.
7. Wspornik prawy
8. Wspornik lewy - 1 szt.
- 1 szt.
9. Wzmocnienie prawe
10. Wzmocnienie lewe - 1 szt.
- 4 szt.
11. Podk³adka 30x30x5/ 13 Ø
W celu zamontowania zaczepu kulowego nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu wymaga demonta¿u i podcinania zderzaka tylnego.
2. Zdemontowaæ zderzak tylny wraz ze wzmocnieniem (wzmocnienie nie bêdzie ponownie wykorzystane).
04.03.2014.
INSTRUKCJA
SAMOCHODU
Toyota Rav 4
®
(2013- )
Nr kat. T-195
ten posiada aktualne
M12 - 85 (Nm)
M16 - 200 (Nm)
2
12. Podk³adka Ø24/Ø8,5x2,5
- 6 szt.
13. Podk³adka Ø34/Ø12,5x5
- 7 szt.
14. Œruba M8x35
- 6 szt.
(PN/M-82105)
15. Œruba M12x25
- 3 szt.
(PN/M-82105)
16. Œruba M12x30
- 1 szt
(PN/M-82105)
17. Œruba M12x35
-12 szt.
(PN/M-82105)
18. Œruba M12x1,25x50
-11 szt.
(PN/M-82105)
19. Podk³adka sprê¿ysta Ø8,2 - 6 szt.
20. Podk³adka sprê¿ysta Ø12,2 -27 szt.
-16 szt.
21. Podk³adka okr¹g³a Ø13,0
-12 szt.
22. Nakrêtka M12
Nr kat. T-195
3. Opuœciæ t³umik z wieszaka. Zdemontowaæ z t³umika prêt zamocowany na dwóch œrubach (nie bêdzie
ponownie wykorzystany).
4. Z lewej pod³u¿nicy zdemontowaæ ucho holownicze.
5. Przy³o¿yæ do pasa tylnego uchwyt prawy (5), uchwyt lewy (6) i skrêciæ luŸno œrubami M8x35 (14) wraz z
:
podk³adkami sprê¿ystymi 8,2 (19) i podk³adkami
6. Do spodu lewej pod³u¿nicy przy³o¿yæ kolejno wspornik lewy (8), wzmocnienie lewe (10) oraz ucho
holownicze i skrêciæ luŸno od spodu œrubami M12x1,25x50 (18) wraz z podk³adkami sprê¿ystymi 12,2 (20)
i podk³adkami Ø34/Ø12,5x5
podk³adkami sprê¿ystymi 12,2 (20) i podk³adkami 30x30x5/ 13 (11).
7. Do spodu prawej pod³u¿nicy przy³o¿yæ kolejno wspornik prawy (7) i wzmocnienie prawe (9) i skrêciæ luŸno od
spodu œrubami M12x1,25x50 (18) wraz z podk³adkami sprê¿ystymi 12,2 (20) i podk³adkami
(13) oraz skrêciæ z bocznej strony œrubami M12x1,25x50 (18) wraz z podk³adkami sprê¿ystymi 12,2 (20) i
podk³adkami 30x30x5/ 13 (11).
8. Pomiêdzy zamontowane uchwyty (5, 6) i wsporniki (7, 8) wsun¹æ korpus (1) i skrêciæ œrubami M12x35 (17)
wraz z podk³adkami okr¹g³ymi 13,0 (21), podk³adkami sprê¿ystymi 12,2 (20) i nakrêtkami M12 (22).
9. Dokrêciæ wszystkie œruby.
10. Zawiesiæ t³umik.
11. Wykonaæ wyciêcie w zderzaku wed³ug rys.1.
12. Zamontowaæ zderzak.
13.Do korpusu(1) dokrêciæ gniazdo kuli (3) i uchwyt gniazda elektrycznego (4) œrubami M12x30 (16)- 1 szt.
i M12x25 (15)- 3 szt. wraz z podk³adkami sprê¿ystymi
14.Wpi¹æ kulê (2) do gniazda (3) zgodnie z za³¹czon¹ instrukcj¹.
Uwaga: Do korpusu zaczepu (1) mo¿e byæ zamontowana kula (2) o innej konstrukcji ni¿ podano w niniejszej
instrukcji pod warunkiem, ¿e:
1.Zastosowana kula posiada tabliczkê znamionow¹ z numerem homologacji.
2.Parametry D i S maj¹ wartoœæ wiêksz¹ lub równ¹ od wartoœci korpusu (1).
3.Po³o¿enia œrodka kuli jest zgodne z rysunkiem.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego T-195 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu.
UWAGA: Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w czystoœci i
smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
T-195 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie
przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
Rys.1.
Dolna krawêdŸ
zderzaka
8
18
20
13
10
18
20
11
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Ø Ø24/Ø8,5x2,5 (12).
(13) oraz skrêciæ z bocznej strony œrubami M12x1,25x50 (18) wraz z
Ø Ø
Ø
Ø
Ø Ø
Ø 12,2 (20) i podk³adkami okr¹g³ymi 13,0 (21).
zaczepu kulowego T-195.
Wszystkie uszkodzenia mechaniczne zaczepu kulowego
18
20
13
5
Œrodek zderzaka
1
6
15
4
16
20
20
21
17
21
17
14
21
21
19
20
20
12
18
22
22
20
13
Ø
Ø34/Ø12,5x5
Ø
Ø
7
18
17
20
21
11
20
22
17
18
21
20
20
11
22
9
14
19
12
18
15
20
20
13
21
2
3
344
Nr kat. T-195
