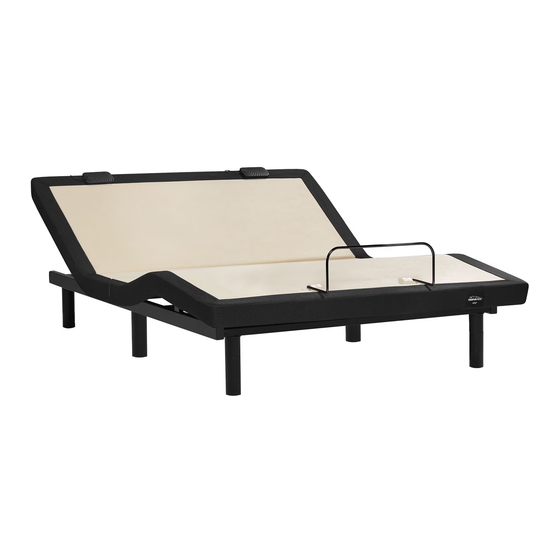

- Page 1 Adjustable Base setup guide ENGLISH SPANISH FRENCH 290-0151-D EDR15769 7/20 © 2020 Leggett & Platt, Inc. Adjustable Bed Group...
- Page 2 CONTENTS WARNING WARNING PINCH POINT! DUE TO RISK OF INJURY, TWO ADULTS ARE REQUIRED TO HANDLE AND MOVE ADJUSTABLE KEEP HANDS AND FINGERS CLEAR OF HINGES BASE. DURING UNFOLDING OF BASE. x1 - Setup Guide and x1 - Warranty Sheet x1 - User Guide x1 - Power Supply x6 - Legs (T/F/Q...
- Page 3 SETUP Instructions pertain to both wire-grid adjustable base and covered panel adjustable base. STEP 1 Place shipping carton on flat surface. Remove top section of shipping carton and packing material holding base in place. Carefully, lift adjustable base out of shipping carton and place on clean surface. Note: Allow for enough space to unfold base in setup area.
- Page 4 SETUP STEP 6 Align holes in hinge and insert bolt through holes (FIGURE 2). Do for both sides. FIGURE 2 STEP 7 Insert captive pin into bolt (FIGURE 3). Do for both sides. FIGURE 3...
- Page 5 SETUP STEP 8 (WIRED REMOTE CONTROLS ONLY) Plug remote control cord and power supply cord into the two base motor cables (FIGURE 4). Pivot cable latch downward and snap cable latch in closed position (FIGURE 4). Note: Align pins before inserting plugs.
- Page 6 SETUP STEP 11 Screw (6 or 8) legs into the leg plates on the base frame (FIGURE 6). FIGURE 6 STEP 12 Rotate base over onto its legs. STEP 13 Install batteries in wireless remote (wired remotes do not require batteries). Use remote to verify base functions properly.
- Page 7 SETUP STEP 15a Install the mattress retainer at the foot end of the base. WIRE GRID BASE - Hook mattress retainer ends over wire grid closest to foot end of base. Make sure mattress retainer is centered (FIGURE 7). FIGURE 7 STEP 15b Install the mattress retainer at the foot end of the base.
- Page 8 USB PORTS Your base may be equipped with USB ports on each side WARNING of the base (at the head end). If equipped, these USB ports are for charging low-voltage devices such as cell USE THE DEVICE MANUFACTURER RECOMMENDED phones and tablets directly from the base. CHARGING CABLE TO CHARGE THE DEVICE.
- Page 9 CONTENIDO ADVERTENCIA ADVERTENCIA ¡PUNTOS DE COMPRESIÓN! DEBIDO AL RIESGO DE LESIONES, SE REQUIERE MANTENGA LAS MANOS Y LOS DEDOS DE DOS ADULTOS PARA MANIPULAR Y MOVER LA ALEJADOS DE LAS BISAGRAS MIENTRAS SE BASE AJUSTABLE. DESPLIEGA LA BASE. x1 - Guía de configuración y x1 - Hoja de Garantía x1 - Guía del Usuario x6 - Patas...
- Page 10 CONFIGURACIÓN Las instrucciones corresponden a la base ajustable de rejilla de alambre y la base ajustable de panel cubierto. PASO 1 Coloque la caja del envío de la base en una superficie plana. Retire la sección superior de la caja de envío y el material de empaque sosteniendo la base en su lugar.
- Page 11 CONFIGURACIÓN PASO 6 Alinee los orificios en la bisagra e introduzca el perno a través de los orificios (FIGURA 2). Hacerlo para ambos lados. FIGURA 2 PASO 7 Introduzca el pasador prisionero dentro del perno (FIGURA 3). Hacerlo para ambos lados. FIGURA 3...
- Page 12 CONFIGURACIÓN PASO 8 (SOLO CONTROLES REMOTOS CON CABLE) Enchufe el cordón del control remoto y el cable de suministro de energía en los dos cables de los motor de la base (FIGURA 4). Gire hacia abajo el gancho pestillo del cable y ajuste el gancho pestillo del cable a la posición cerrada (FIGURA 4).
- Page 13 CONFIGURACIÓN PASO 11 Atornille (6 u 8) patas en las placas para patas del bastidor de la base (FIGURA 6). FIGURA 6 PASO 12 Gire la base sobre sus patas. PASO 13 Instale las baterías en el control remoto inalámbrico (los controles remotos por cable no requieren baterías).
- Page 14 CONFIGURACIÓN PASO 15a Instale retenedor de colchón en el extremo del pie de la base. BASE REJILLA ALAM - Enganche los extremos del retenedor del colchón sobre la rejilla de alambre más cercana al extremo del pie de la base. Asegúrese de que el retenedor del colchón está...
- Page 15 CONEXIONES USB Su base puede estar equipada con conexiones USB en ADVERTENCIA cada lado de la base (en el extremo de la cabeza). Si está equipada, estas conexiones USB son para cargar UTILICE EL CABLE DE CARGA RECOMENDADO directamente desde la base dispositivos de bajo voltaje POR EL FABRICANTE DEL DISPOSITIVO, PARA como celulares, tabletas.
- Page 16 CONTENU AVERTISSEMENT AVERTISSEMENT POINT DE PINCEMENT! EN RAISON DE RISQUES DE BLESSURES, DEUX PERSONNES SONT NÉCESSAIRES POUR GARDEZ LES MAINS ET LES DOIGTS ÉLOIGNÉS DES MANIPULER ET DÉPLACER BASE RÉGLABLE. CHARNIÈRES LORSQUE LA BASE EST DÉPLIÉE. x1 - Guide de x1 - Feuillet de configuration et la garantie...
- Page 17 CONFIGURATION Les directives concernent la base ajustable à grille métallique et la base ajustable à panneau couvert. ÉTAPE 1 Placez la boîte d’expédition sur une surface plate. Retirez la partie supérieure de la boîte d’expédition et le matériel d’emballage qui retient la base en place. Délicatement, soulevez la base ajustable hors de la boîte d’expédition et placer sur une surface propre.
- Page 18 CONFIGURATION ÉTAPE 6 Alignez les trous dans la charnière et insérez le boulon dans les trous (FIGURE 2). Faites ainsi pour les deux côtés. FIGURE 2 ÉTAPE 7 Insérez la broche imperdable dans le boulon (FIGURE 3). Faites ainsi pour les deux côtés.
- Page 19 CONFIGURATION ÉTAPE 8 (TÉLÉCOMMANDES CÂBLÉES SEULEMENT) Branchez le cordon de la télécommande et le cordon d’alimentation dans les deux câbles du moteur de la base (FIGURE 4). Tournez le loquet du câble vers le bas et enclenchez le loquet du câble en position fermée (FIGURE 4).
- Page 20 CONFIGURATION ÉTAPE 11 Vissez (6 ou 8) pieds dans les plaques de pied sur le cadre de la base (FIGURE 6). FIGURE 6 ÉTAPE 12 Retournez la base sur ses pieds. ÉTAPE 13 Installez les piles dans la télécommande sans fil (les télécommandes câblées n’ont pas besoin de piles).
- Page 21 CONFIGURATION ÉTAPE 15a Installez la retenue de matelas côté pied de la base. BASE À GRILLE MÉTALLIQUE - Accrocher les extrémités de la retenue de matelas sur la grille métallique la plus proche du pied de la base. Assurez-vous que la retenue du matelas est centrée (FIGURE 7).
- Page 22 PORTS USB Votre base peut être dotée de ports USB sur chaque côté AVERTISSEMENT de la base (vers la tête). Si sont fournis, ces ports USB servent à charger des appareils à basse tension comme UTILISEZ LE CÂBLE DE CHARGEMENT des téléphones cellulaires et des tablettes directement RECOMMANDÉ...
