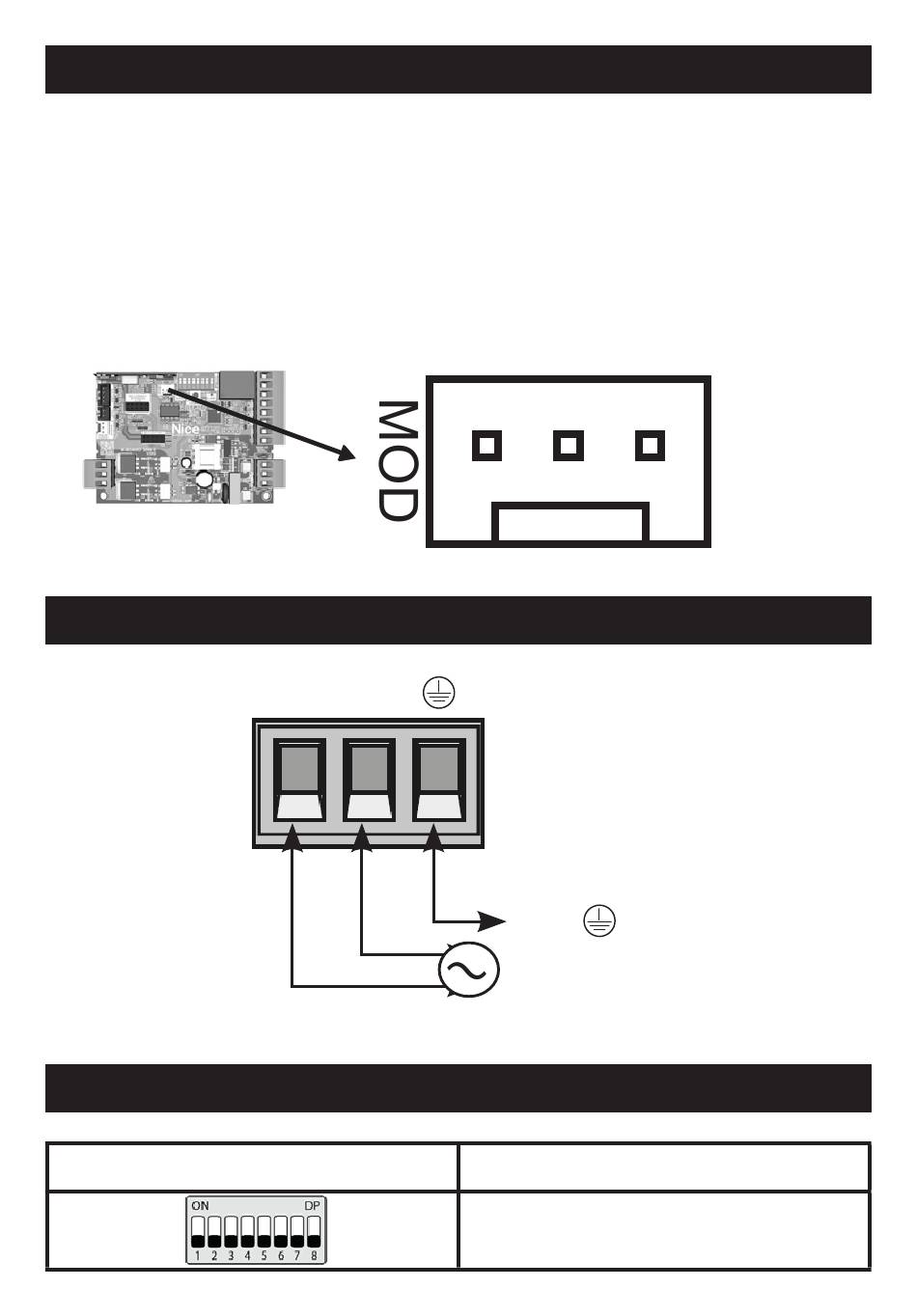

11 - ESQUEMA DE LIGAÇÕES DO MÓDULO EXTERNO
A central M-Board é compatível com os módulos Nice (MDT01 e
MDT02), que possibilitam a ligação de fechadura magnética ou luz
de cortesia.
No conector da figura abaixo, existem 3 pinos para conexão (12V,G-
ND e Contato), então pode-se usar esse único conector para alimen-
tar o módulo com 12V.
Abaixo a ligação correta do módulo na central.
12 - ESQUEMA DE LIGAÇÕES DA REDE AC
13 - CONFIGURAÇÃO DO CONTROLE REMOTO
POSIÇÃO DA CHAVE PROG
Contato
REDE AC |
PORTUGUÊS
GND 12V
Terra
Rede elétrica
127-220 V
PROGRAMAÇÃO
RF LEARN
09
