Caractéristiques; Installation Et Montage - Code 3 PCL-LED-VV Installation & Operation Instructions

Caractéristiques
Tension d'entrée: 12-24 VDC
Courant : Commutateur 1 (blanc) : 0,38 A à 12 V c.c. nominal
Commutateur 2 (bleu) : 1,08 A à 12 V c.c. nominal
Alimentation : Commutateur 1 (blanc) : 4,89 W à 12 V c.c. nominal
Commutateur 2 (bleu) : 13,77 W à 12 V c.c. nominal
fils 2-20 AWG - rouge (positif +), noir (masse -)
Câblage :
Fusible : fusible temporisé 2 A (fourni par l'utilisateur)

Installation et montage

Étape 1. Installer le passe-fil dans le support.
Étape 2. Installer le support à l'arrière du plafonnier à l'aide du matériel de fixation fourni.
Étape 3. Découper un trou rectangulaire dans le pavillon (4,125 po x 1,75 po). Voir Figure 1. Remarque : acheminer avec précaution le
câblage sous le support pouréviter tout dommage. Voir les figures 2 et 3 pour voir l'orientation correcte du support.
Étape 4. Brancher les connexions électriques.
Étape 5. Faire glisser l'extrémité du support à l'opposé de la sortie du fil dans le trou du pavillon. Faire glisser le pavillon jusqu'à ce qu'il
touche le support, insérer l'autre extrémité du support sur le pavillon et faire glisser vers le centre.

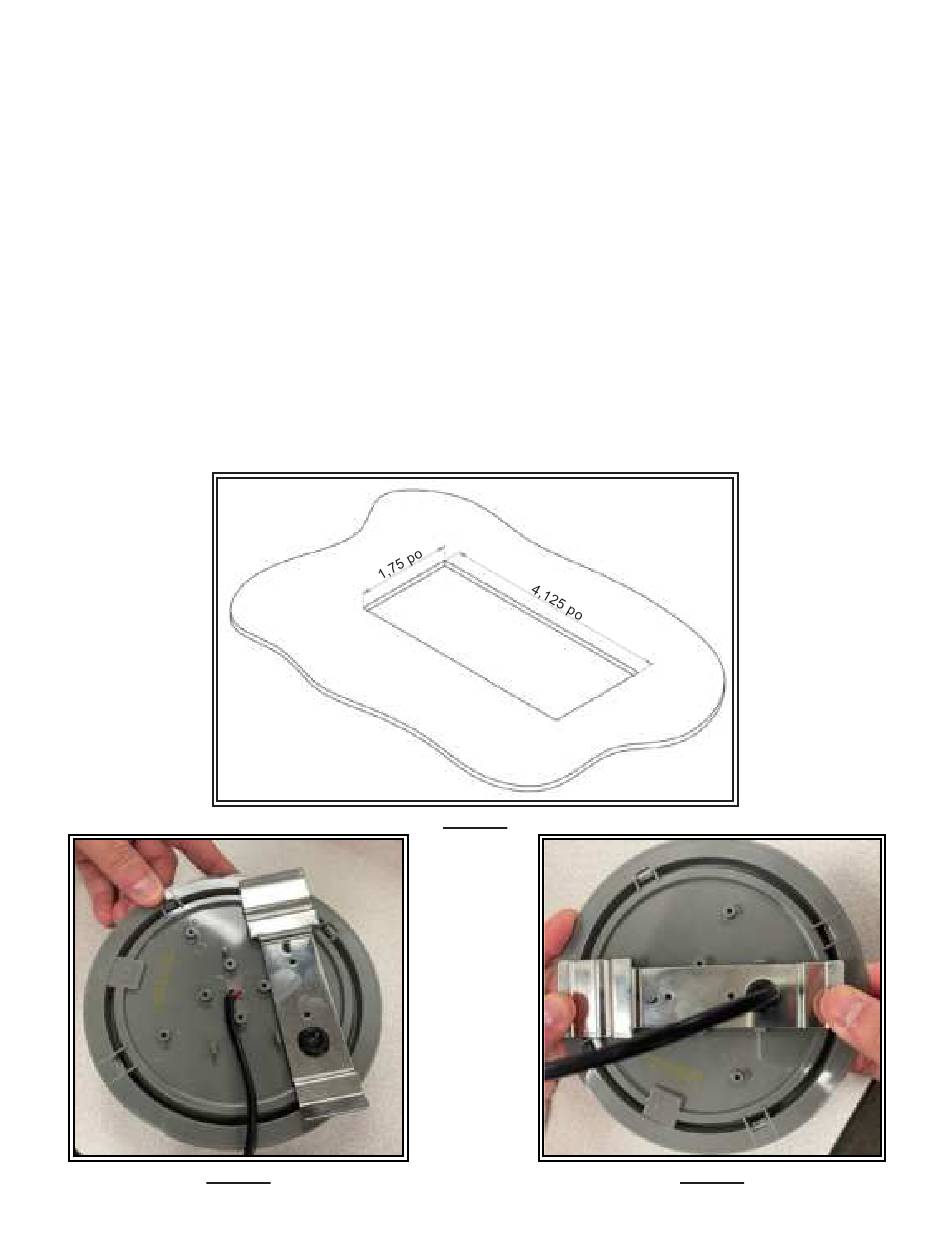

Figure 2
Figure 1
Figure 3
