Spezifikationen

Eingangsspannung: 12-24 VDC
Strom: Schalter 1 (weiß): 0,38 A bei 12 V DC Nennspannung
Schalter 2 (blau): 1,08 A bei 12 V DC Nennspannung
Leistung: Schalter 1 (weiß): 4,89 W bei 12 V DC Nennspannung
Schalter 2 (blau): 13,77 W bei 12 V DC Nennspannung
Verkabelung: 2-20 AWG-Kabel – rot (positiv +), schwarz (Masse -)
Sicherung: Träge 2-A-Sicherung (nicht im Lieferumfang enthalten)
Schalter: 3-Positionen-Schalter – Schalter 1 (weiß), aus, Schalter 2 (blau)

Installation und Montage

Schritt 1 Montieren Sie die Tülle in der Halterung.
Schritt 2 Montieren Sie die Halterung mit den mitgelieferten Befestigungsteilen an der Rückseite der Deckenleuchte.

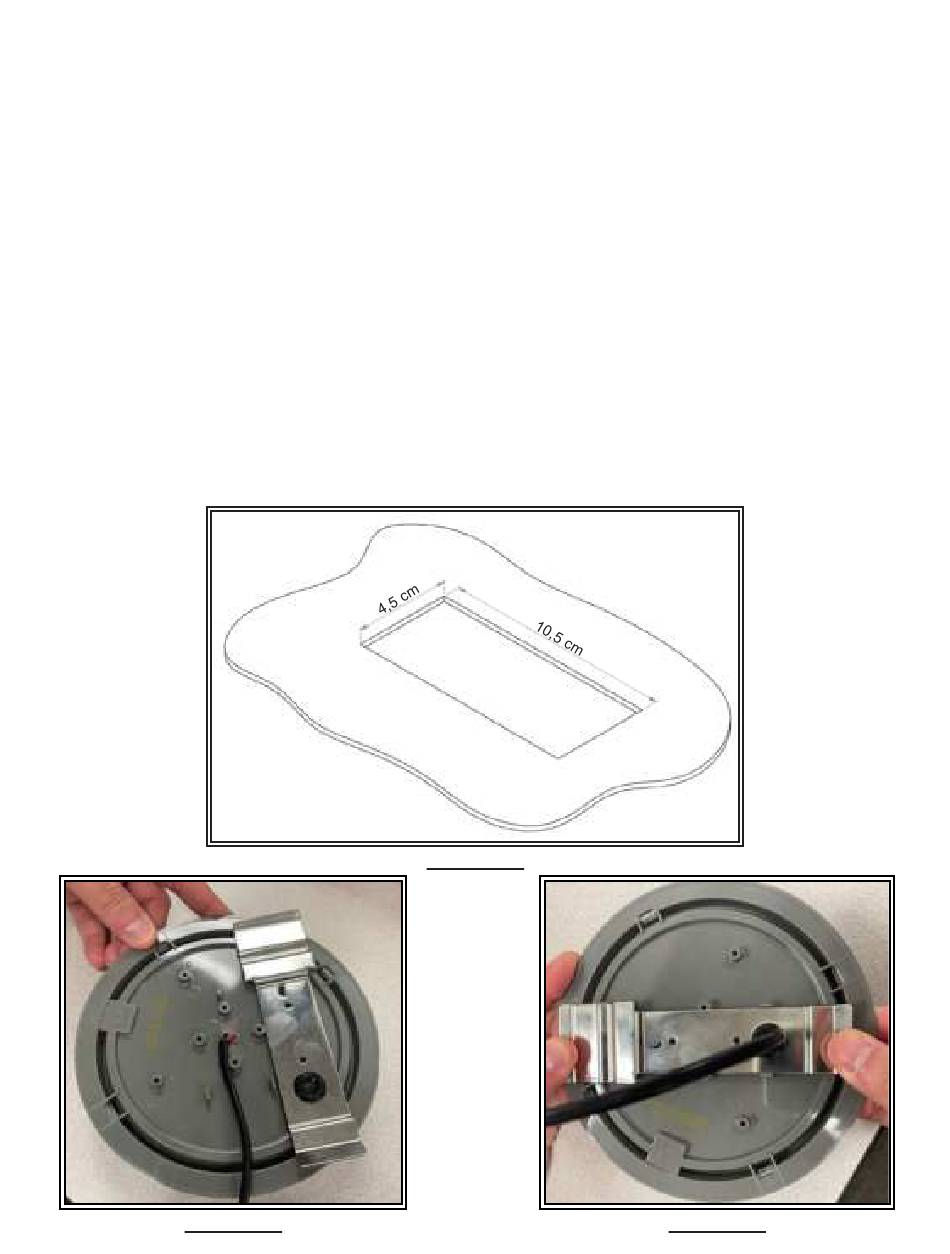

Schritt 3 Schneiden Sie ein rechteckiges Loch in den Dachhimmel (4,125" x 1,75"/10,5 cm x 4,5 cm). Siehe Abbildung 1. Hinweis: Die
Verkabelung muss vorsichtig unter der Halterung entlanggeführt werden, umBeschädigungen zu vermeiden. Siehe Abbildung 2
und Abbildung 3 für die korrekte Ausrichtung der Halterung.
Schritt 4 Verbinden Sie die elektrischen Anschlüsse.
Schritt 5 Schieben Sie das Ende der Halterung gegenüber dem Kabelausgang in das Loch im Dachhimmel. Schieben Sie, bis der
Dachhimmel an der Halterung anschlägt. Führen Sie das andere Ende der Halterung über den Dachhimmel und schieben Sie zurück in die
Mitte.
Abbildung 2
Abbildung 1
Abbildung 3
