Especificaciones; Instalación Y Montaje - Code 3 PCL-LED-VV Installation & Operation Instructions

Especificaciones

Voltaje de entrada: 12-24 VDC
Corriente: Interruptor 1 (Blanco): 0,38 A a 12 V CC nominal
Interruptor 2 (Azul): 1,08 A a 12 V CC nominal
Alimentación: Interruptor 1 (Blanco): 4,89 W a 12 V CC nominal
Interruptor 2 (Azul): 13,77 W a 12 V CC nominal
Cableado: 2 cables de 20 AWG: Rojo (positivo +), Negro (tierra -)
Fusible: fusible de acción retardada de 2 A (suministrado por el usuario)
Interruptor:
Interruptor de 3 posiciones: interruptor 1 (blanco), apagado, interruptor 2 (azul)
Instalación y montaje
Paso 1. Instale el pasacables en el soporte.
Paso 2. Instale el soporte en la parte trasera de la luz de techo con la tornillería suministrada.

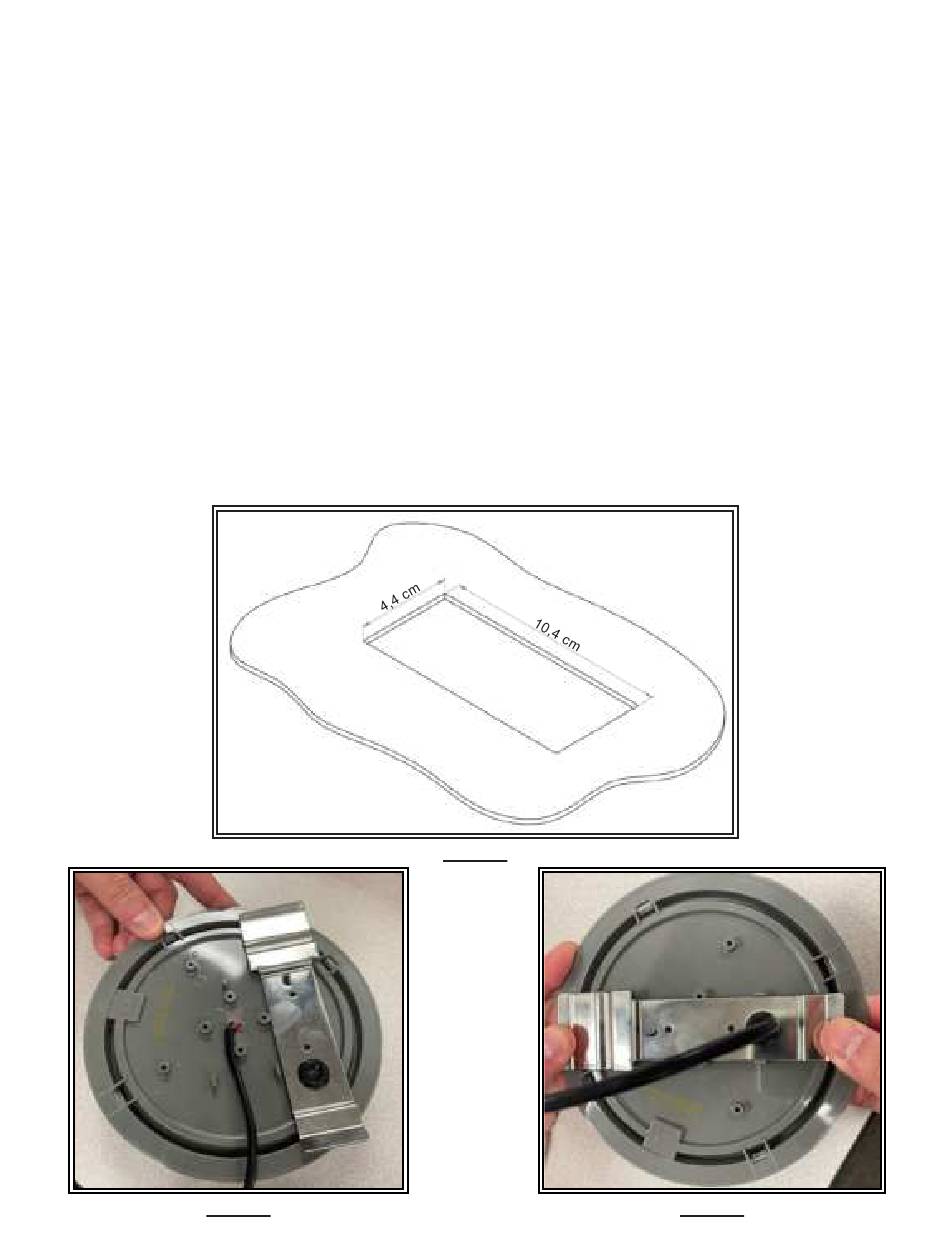

Paso 3. Corte un orificio rectangular en la cubierta interior del techo (10,4 cm x 4,4 cm) (4,125" x 1,75"). Consulte la Figura 1. Nota: Tienda
cuidadosamente el cableado debajo del soportepara evitar daños. Consulte la Figura 2 y la Figura 3 para conocer la orientación
correcta del soporte.
Paso 4. Enchufe las conexiones eléctricas.
Paso 5. Deslice el extremo del soporte de la salida de alambre opuesta en el orificio de la cubierta interior del techo. Deslice hasta que la
cubierta interior del techo toque fondo en el soporte e inserte el otro extremo del soporte sobre la cubierta interior del techo y deslice hacia el
centro.
Figura 2
Figura 1
Figura 3
Página 2 de 3
