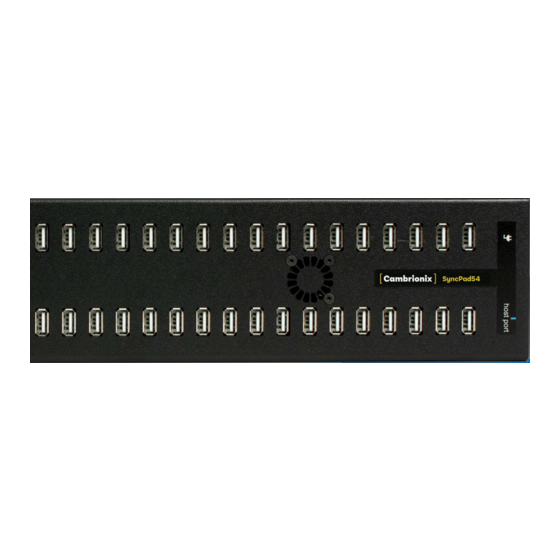

Summary of Contents for CAMBRIONIX SyncPad54

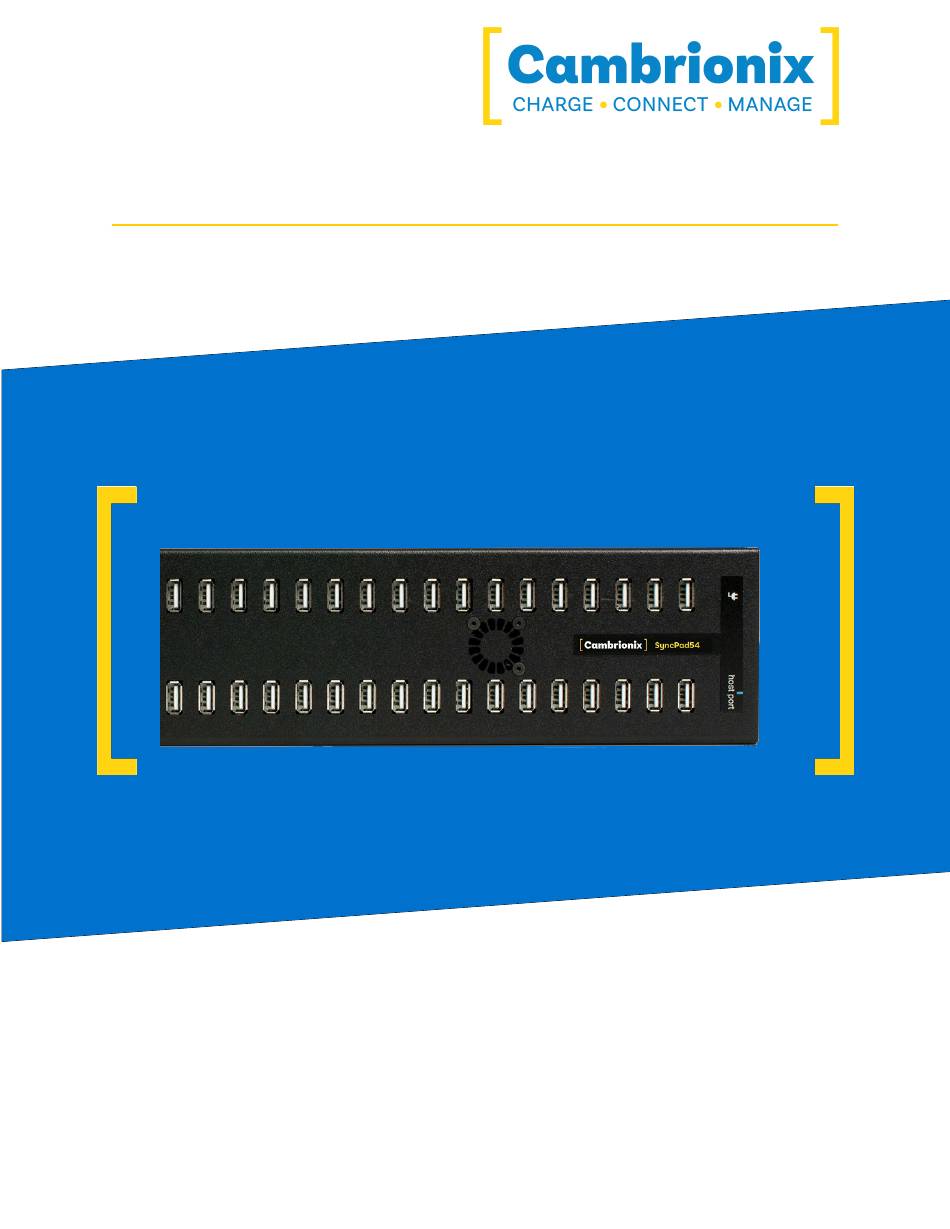

  • Page 1 Manual del usuario SP54 2022-08 © 2022 Cambrionix Ltd. All rights reserved.

  • Page 2: Table Of Contents

    1. Índice 1. Índice 2. Su SP54 de un vistazo 2.1. Principales características 3. Seguridad 3.1. Panel de palabras de señalización 3.2. Símbolo de alerta de seguridad 3.3. Pictogramas 3.4. Modificación del producto 3.5. Alimentación 3.6. Almacenamiento e instalación 4. Primeros pasos 4.1.
  • Page 3 7. Troubleshooting 7.1. Initial troubleshooting tips 7.2. Logging through LiveViewer 7.3. Hardware Failure 7.4. Device connection. 7.5. Hub connection issues 7.6. No GUI 7.7. Software troubleshooting 8. Eliminación 9. Devoluciones y productos dañados 9.1. ¿Qué debo hacer si mi pedido llega y el producto está defectuoso o dañado físicamente? 9.2.

  • Page 4: Su Sp54 De Un Vistazo

    For the SyncPad54, a host will need to be connected to the hub before initial charging will take place; once the hub is up and running, you will not need a host connected unless you power cycle the hub, in which case a host will need to be connected for the initial power-up.
  • Page 5 Hasta Hasta Hasta 0,5 A por puerto por puerto Dispositivos transferir datos a velocidades dispositivos a la vez utilizando positivos hasta 0,5 A (2,5 W) de hasta múltiples hubs SP54 Página 4 de 28...

  • Page 6: Seguridad

    3. Seguridad This user manual is for informational purposes only, it contains information for the start-up and operation of this product. Nota: El contenido y el producto descrito podrían cambiar sin previo aviso. To avoid injuries and damage, observe the safety instructions in the user manual. This manual has been arranged to follow IEC/ICEE 82079-1 standard.

  • Page 7: Símbolo De Alerta De Seguridad

    Leer las instrucciones de funcionamiento Norma obligatoria 3.4. Modificación del producto Los productos Cambrionix se diseñan y fabrican para cumplir los requisitos de las normas de seguridad británicas e internacionales. Modifications to the product could affect safety and render the product non- compliant with relevant safety standards, resulting in injury or damage to the product.

  • Page 8: Alimentación

    PRECAUCIÓN An electric shock or personal injury may occur Do not modify the product in any way. Do not dismantle the product. PRECAUCIÓN Fire, or personal injury may occur Do not obstruct air vents on the product. Do not cover the product in combustible material. PRECAUCIÓN Riesgo de daños en su producto Do not bend or compress any part of the product.

  • Page 9: Almacenamiento E Instalación

    Do not place the power cord near heat sources. Connect the plug to an earthed socket. PRECAUCIÓN Su producto Cambrionix podría sufrir daños Utilice el producto solo en un entorno donde la temperatura ambiente esté dentro temperature is inside the operating temperature range.

  • Page 10: Primeros Pasos

    4. Primeros pasos This manual provides a reference for end-users installing for the first time and using their hub after that. As well as a guide for product safety-related information. The SP54 is intended to be used in an indoor static environment in which the environment falls within the tested specifications to provide charge, sync and management functionality.

  • Page 11: Conexión A La Red Eléctrica

    EU Power cable 200329 AUS Power cable 200337 IND Power cable 200341 4.3. Conexión a la red eléctrica Conecte la fuente de alimentación (PSU) al hub con el conector DIN de 4 pines. Conecte el cable de alimentación a la fuente de alimentación. Siempre cumpliendo las normas de seguridad locales, conecte el cable de alimentación a la toma de corriente de 100 –...

  • Page 12: Registro

    4.7. Registro Puede registrar su producto en www.cambrionix.com/product-registration 4.8. Ayuda y soporte Las preguntas frecuentes y la ayuda se pueden encontrar en la página de ayuda situada aquí...

  • Page 13: Uso De Su Sp54

    For the SyncPad54, a host will need to be connected to the hub before initial charging will take place; once the hub is up and running, you will not need a host connected unless you power cycle the hub, in which case a host will need to be connected for the initial power-up.

  • Page 14: Transferencia De Datos

    el hub puede proporcionar carga de alta velocidad a hasta high-speed charging at 0,5 A. If the connected device does not comply with BC1.2, the charge current will be limited to 500 mA in compliance with USB specifications. If you wish to limit the charging to your devices whilst connected to your host system then you can disable CDP on all ports by inputting the following commands.
  • Page 15 The SP54 appears as a virtual serial port (also called a UART or VCP). On Microsoft Windows™, the system will appear as a COM port, the COM port number can be found in device manager. On macOS®, a device file is created in the / directory. S is an alpha-numeric serial string unique to each device /dev/tty.usbserial S Los dispositivos incorporan un circuito convertidor USB a UART FT230X de FTDI International.

  • Page 16: Limpieza De Su Sp54

    Cambrionix. Asegúrese de que el producto esté apagado y de que el cable de alimentación se haya desconectado del producto. Sostenga el cable de alimentación junto al enchufe y no toque el enchufe ni el cable de alimentación con las manos mojadas o húmedas, ya que...

  • Page 17: Especificaciones Del Producto

    6. Especificaciones del producto The SP54 is manufactured in the UK 6.1. Requisitos de la alimentación entrante Voltaje de entrada 12 V CC Corriente de entrada 13 A Conexión de entrada DIN de 4 pines 6.2. Potencia de salida Voltaje de salida 5,0 V +/-5 % Corriente de salida (máx.

  • Page 18: Consumables And Placing Orders

    (available from what's included section) These can be ordered from the reseller or solution partner you purchased your SP54 from, or from Cambrionix directly. To find one of our partners local to you please visit www.cambrionix.com/partners...

  • Page 19: Troubleshooting

    7. Troubleshooting If you experience any issues with your SP54; please try the following solutions, if your issue is not addressed in this section, please get in touch with your local vendor or Cambrionix. 7.1. Initial troubleshooting tips Some tips and information to check first.

  • Page 20: Hardware Failure

    7.3. Hardware Failure If the Hardware fails the LEDs can flash in a pattern to determine the type of failure. The power LED will flash the pattern if no LEDs are present on the downstream ports. The unit will blink four times, followed by eight long or short flashes, which then repeat. The flashes are a number in binary which match a number in our error code list.

  • Page 21: Hub Connection Issues

    3. If this still doesn’t work, turn off the developer options at the top, re-enable it, and re- enable ‘USB Debugging’. 4. You can get detailed info directly from ADB at each step to diagnose things: adb.exe shell dumpsys battery # Use -s SERIAL_NUMBER as first options if you have more than 1 Android attached Unknown devices...

  • Page 22: No Gui

    If you are using a headless system with no GUI, then and you require to enable logging for support issues, you can use the following command to create the logging cfg file manually: echo *=DEBUG>/etc/opt/cambrionix/cambrionix.log.cfg Then after re-producing the problem, you can zip the logs from the folder /var/log/cambrionix You may delete the file below when you are finished with it.

  • Page 23: Software Troubleshooting

    /etc/opt/cambrionix/cambrionix.log.cfg 7.7. Software troubleshooting Some users have noted that the API can cause a high level of CPU usage. This can sometimes be linked to the API recorder service. If you are finding this and you are not using it then we would reccommend to uninstall it from your system entirely.

  • Page 24: Eliminación

    Por favor, utilice sus instalaciones locales de recolección de RAEE a la hora de eliminar este producto y observe de otra manera todos los requisitos aplicables. Cambrionix PRN (Producer Registration Number) For the UK is "WEE/BH191TT". SP54 Página 23 de 28...

  • Page 25: Devoluciones Y Productos Dañados

    Si ha recibido su pedido en una caja dañada y/o el producto presenta daños físicos, póngase en contacto con el servicio de Atención al cliente de Cambrionix. Proporcione fotos de la caja y/o el producto dañados cuando se comunique con el servicio de Atención al cliente.
  • Page 26 Si el Producto o Productos no se devuelven en su estado original, podrían cargarse costes adicionales; consulte la sección de garantía y términos en nuestro sitio web. Cuando Cambrionix organice la recogida, el envío de devolución será gratuito, a menos que Cambrionix le notifique lo contrario.

  • Page 27: Cumplimiento Normativo Y Normas

    10. Cumplimiento normativo y normas Certificado CB Probado y marcado CE Probado y marcado según la Parte 15 de la FCC Alojado en una envolvente a prueba de incendios de la especificación UL94-VO Cumplimiento de RoHS Probado independientemente por Underwriters Laboratory (UL) con el número de expediente #E346549 SP54 Página 26 de 28...
  • Page 28 Cambrionix. Allá donde aparecen, estas referencias tienen solo fines ilustrativos y no representan ningún respaldo de un producto o servicio por parte de Cambrionix, ni respaldo alguno de los productos a los que se refiere este manual y pertenecientes a la tercera empresa en cuestión.
  • Page 29 Cambrionix Patents Titulo Link Application Number Grant Number Syncing and Charging Port GB2489429 1105081.2 2489429 CAMBRIONIX UK00002646615 2646615 00002646615 CAMBRIONIX VERY INTELLIGENT... UK00002646617 2646617 00002646617 MOD IT DS GB2591233 6089600 6089600 MOD IT eSearch 007918669 007918669 MOD IT 90079186690001 007918669-0001...
  • Page 30 The Maurice Wilkes Building Cowley Road Cambridge CB4 0DS Reino Unido +44 (0) 1223 755 520 enquiries@cambrionix.com www.cambrionix.com Cambrionix Ltd is a company registered in England and Wales with the company number 06210854 2022-08 © 2022 Cambrionix Ltd. All rights reserved.
