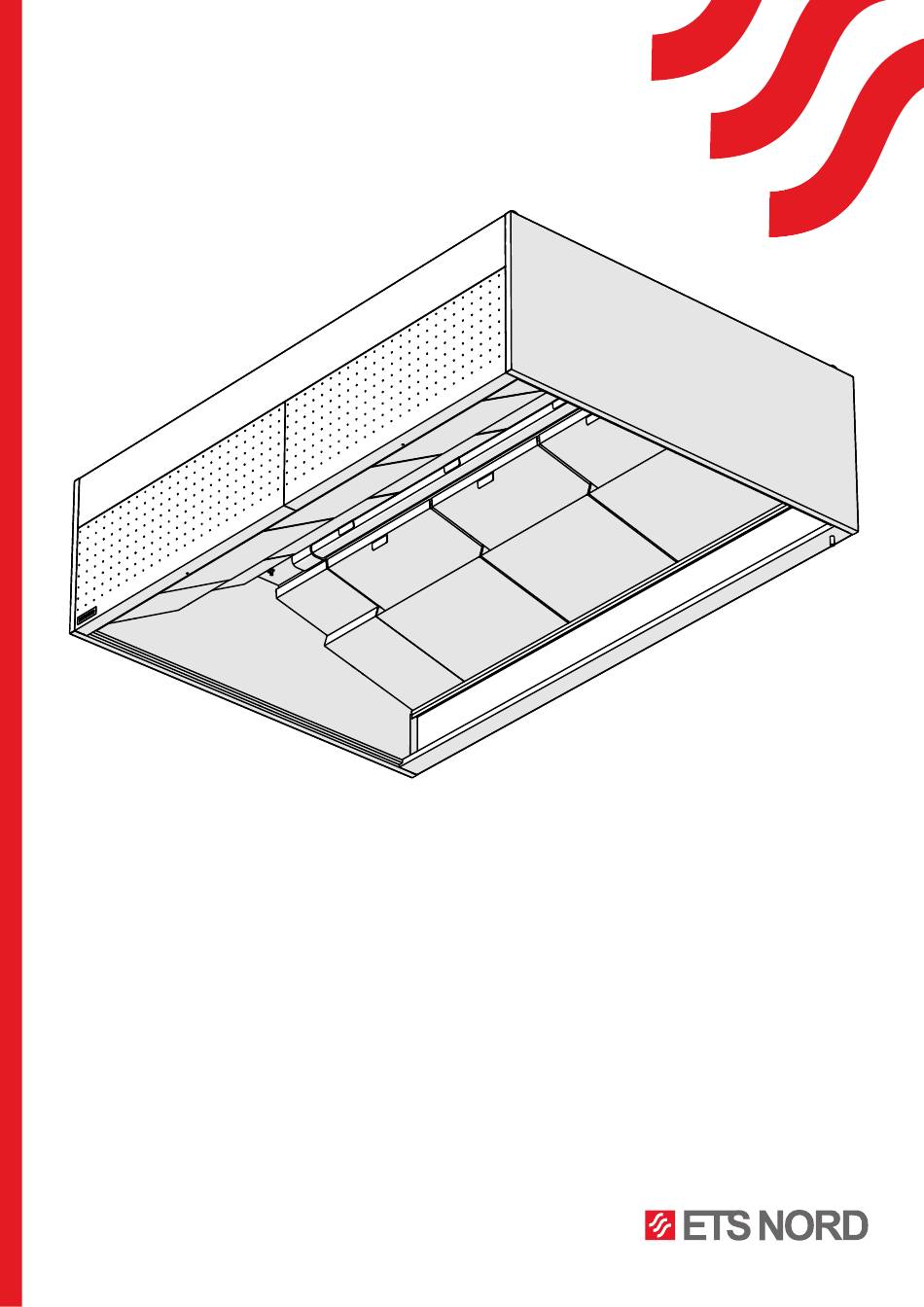

- Page 1 NORDcanopy HU Installation, use and maintenance manual www.nordcooking.com...
- Page 2 ® ® Installation, use and maintenance manual Safety ������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 1� Hanging the kitchen canopy ��������������������������������������������������������������������������������������������������������������������� 3 2� Leveling the canopy ���������������������������������������������������������������������������������������������������������������������������������� 4 3� Opening the front panel ���������������������������������������������������������������������������������������������������������������������������� 4 4� Fastening kitchen canopy modules together �������������������������������������������������������������������������������������������� 4 5� Installing the steam filters ������������������������������������������������������������������������������������������������������������������������� 5 6�...
- Page 3 Hannes Lung 25.08.2020 Teostas Nimetus: HU juhendi joonis Kontrollis Kinnitas Tähis: LEHT: Safety ETS NORD AS 1 / 1 It is prohibited to hold or add additional weight on the top of the canopy. Hanging the kitchen canopy M5/10 www.etsnord.com RDM-38-1120...
- Page 4 ® ® Leveling the canopy Is performed for each module Opening the front panel ø6 The panel locks automatically. ATTN! At the end of the installation, make sure that the panels are correctly fixed. Fastening kitchen canopy modules together 4.1 Sequential connection M5/10 ø4/16 4x B...
- Page 5 ® ® 4.2 Installation of the ceiling panel between the modules M5/10 ø4/16 Installing the steam filters www.etsnord.com RDM-38-1120...
- Page 6 ® ® Connecting the condensation drain 3/8" 3/8" Lighting connection ATTN! Performed by electrician www.etsnord.com RDM-38-1120...
- Page 7 ® ® Measuring and adjusting airflow NORDcanopy canopies are fitted with measuring nozzles located inside the canopy. ATTN! During measurement, HFU steam filters must be fitted and front panel must be closed. In order to adjust supply airflow, the position of the adjusting plate, located in the supply chamber, is adjusted.
- Page 8 ® ® Accessories 8.1 Installing the cover plates Kitchen canopy maintenance All internal and external surfaces of the kitchen canopy, including light fixtures, are cleaned using neutral cleaning agents. Carefully rinse the surfaces after cleaning, in order to avoid harmful interactions of cleaning agents and high temperatures�...
- Page 9 ETS NORD AS Address: Peterburi tee 53 11415 Tallinn Estonia Phone: +372 680 7360 info@etsnord.ee www.etsnord.ee ETS NORD Finland Address: Pakkasraitti 4 04360 Tuusula Finland Phone: +358 0401 842 842 info@etsnord.fi www.etsnord.fi ETS NORD Sweden Address: Järsjögatan 7 69235 Kumla...
