5. Installer le CF Cassettes

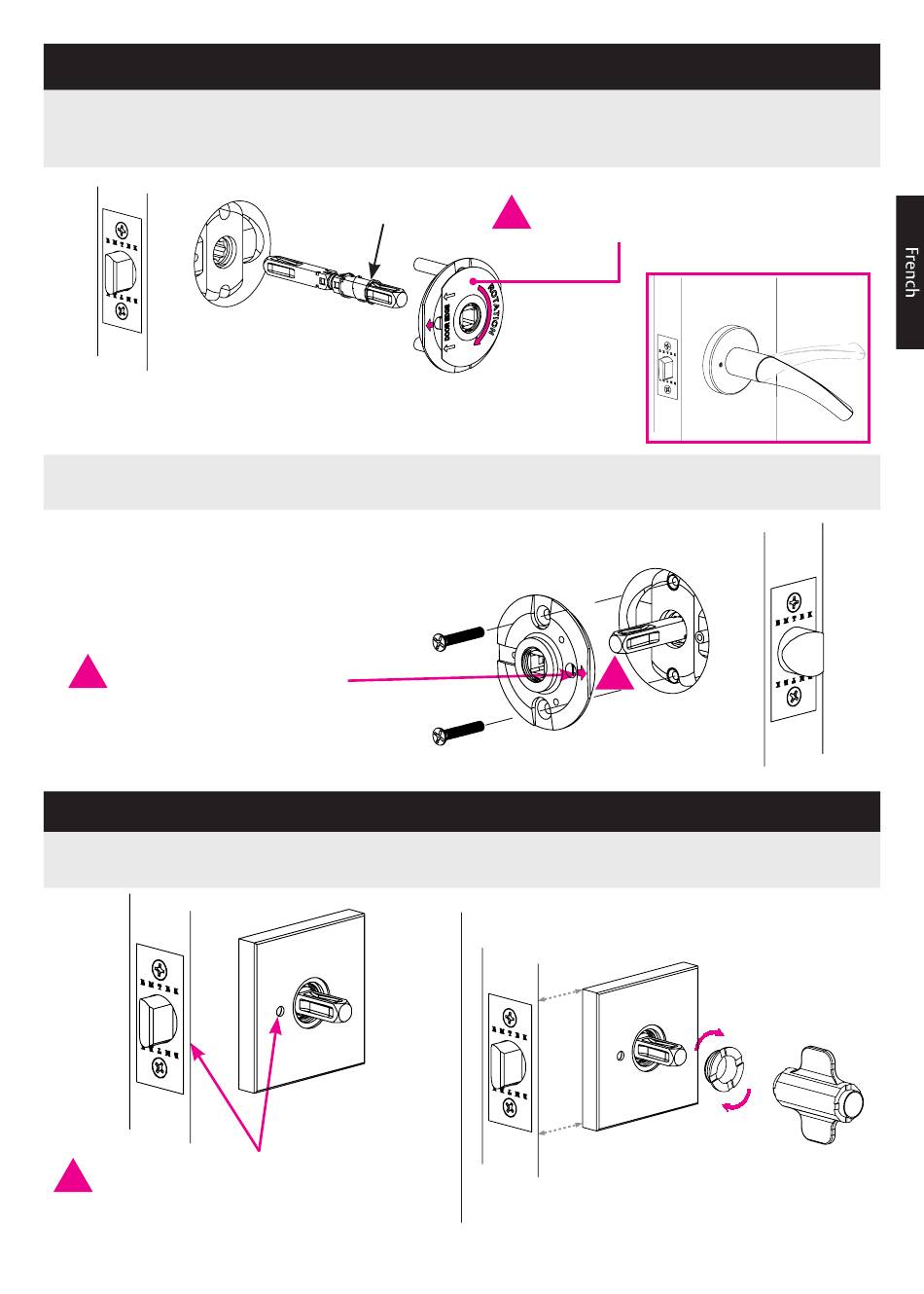

Step 5A: Installez la broche et le CF Cassette A comme indiqué, placez le Cassette avec la flèche pointant vers le bord de
la porte. Pour les leviers, installez les Cassettes du bon côté, de sorte que la flèche de rotation indique un actionnement
du levier vers le bas.
Étape 5B: Placez le CF cassette B avec la flèche pointant vers le bord de la porte. Fixez-le avec (2) vis de la machine.
Vérifiez l'alignement de la garniture avant de serrer complètement les vis.
NOTE: Assurez-vous que le
!
trou de le Cassette fermeture
dissimulé est aligné avec le trou
de le verrou de sécurité dans le
Loquet.
6. Installez les rosettes
Étape 6A: Placez la rosette.
NOTE: Pour la fonction de confidentialité,
!
assurez-vous que le trou de le verrou de sécurité
dans la rosette est du côté le plus proche du
bord de la porte et s'aligne avec le trou dans le
Cassette.
!
Le ressort
Étape 6B: Fixez la rosette à la porte à l'aide de la clé à
anneau.
Pour les leviers uniquement:
retirez la carte de rotation
après l'installation de la
cassette.
!
