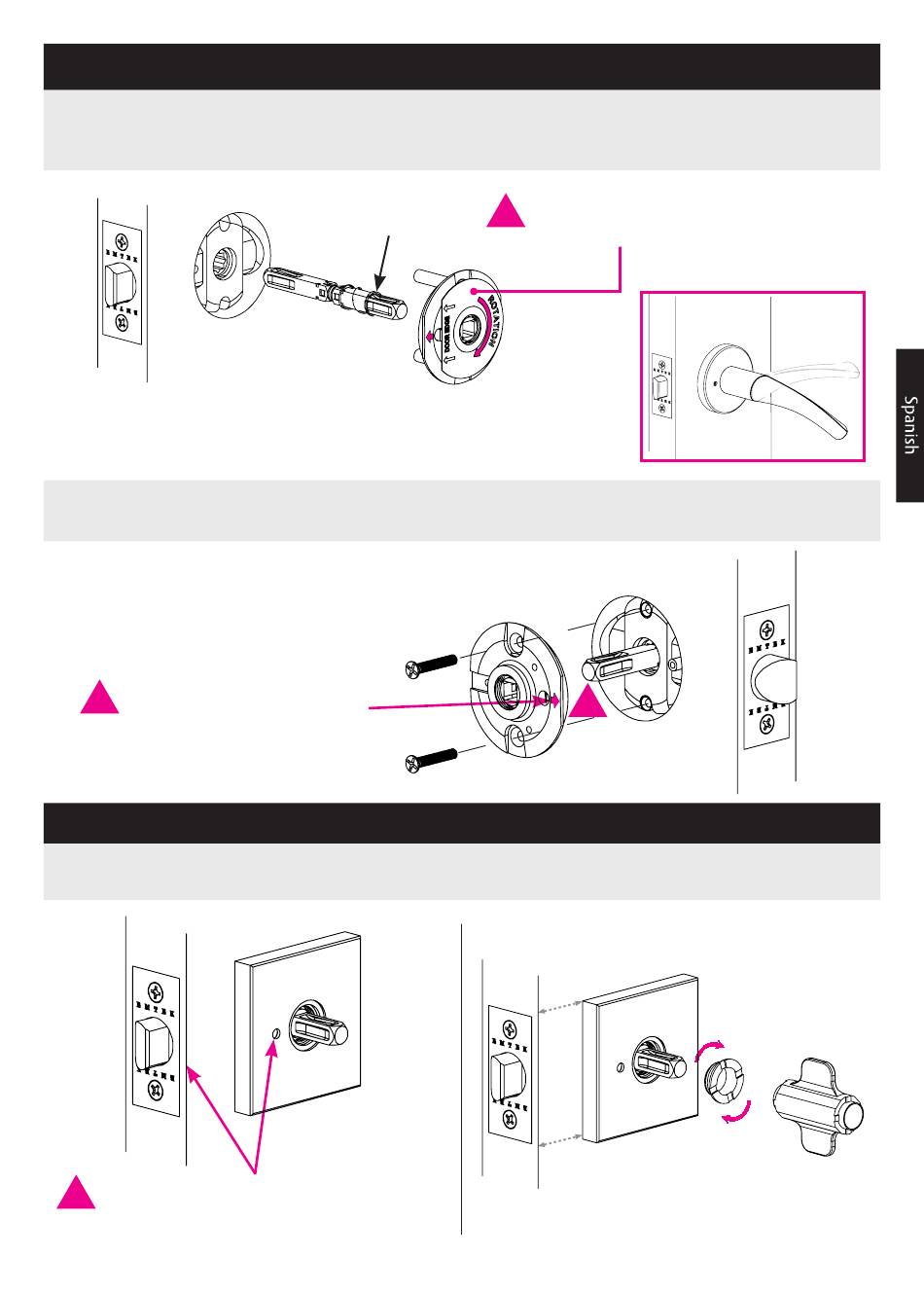

5. Instale los Casetes
Paso 5A: Instale el eje y Casete CF A como se muestra, coloque el Casete con la flecha apuntando hacia el borde de la
puerta. Para las manijas, instale los casetes en el lado correcto, de modo que la flecha de rotación indique una activación
de la manija hacia abajo.
Paso 5B: Coloque el Cassette CF B con la flecha apuntando hacia el borde de la puerta. Fíjelo con (2) tornillos mecánicos.
Verifique la alineación de la placa antes de apretar completamente los tornillos.
Para la función de privacidad,
!
asegúrese de que el orificio del
casete se alinee con el orificio del
pasador de privacidad del pestillo.
6. Instale las Rosetas
Paso 6A: Coloque la Roseta.
Para la función de privacidad, asegúrese de que el
!
orificio del pasador de seguridad en la roseta esté
en el lado más cercano al borde de la puerta y que
esté alineado con el orificio del Casete.
Solo para manijas: Retire la
!
tarjeta de rotación después de
Resorte
la instalación del casete.
Paso 6B: Asegure la roseta a la puerta con la llave de
cierre de anillo.
!
