CF Mechanism
Passage & Privacy Locksets
Installation Guide
10

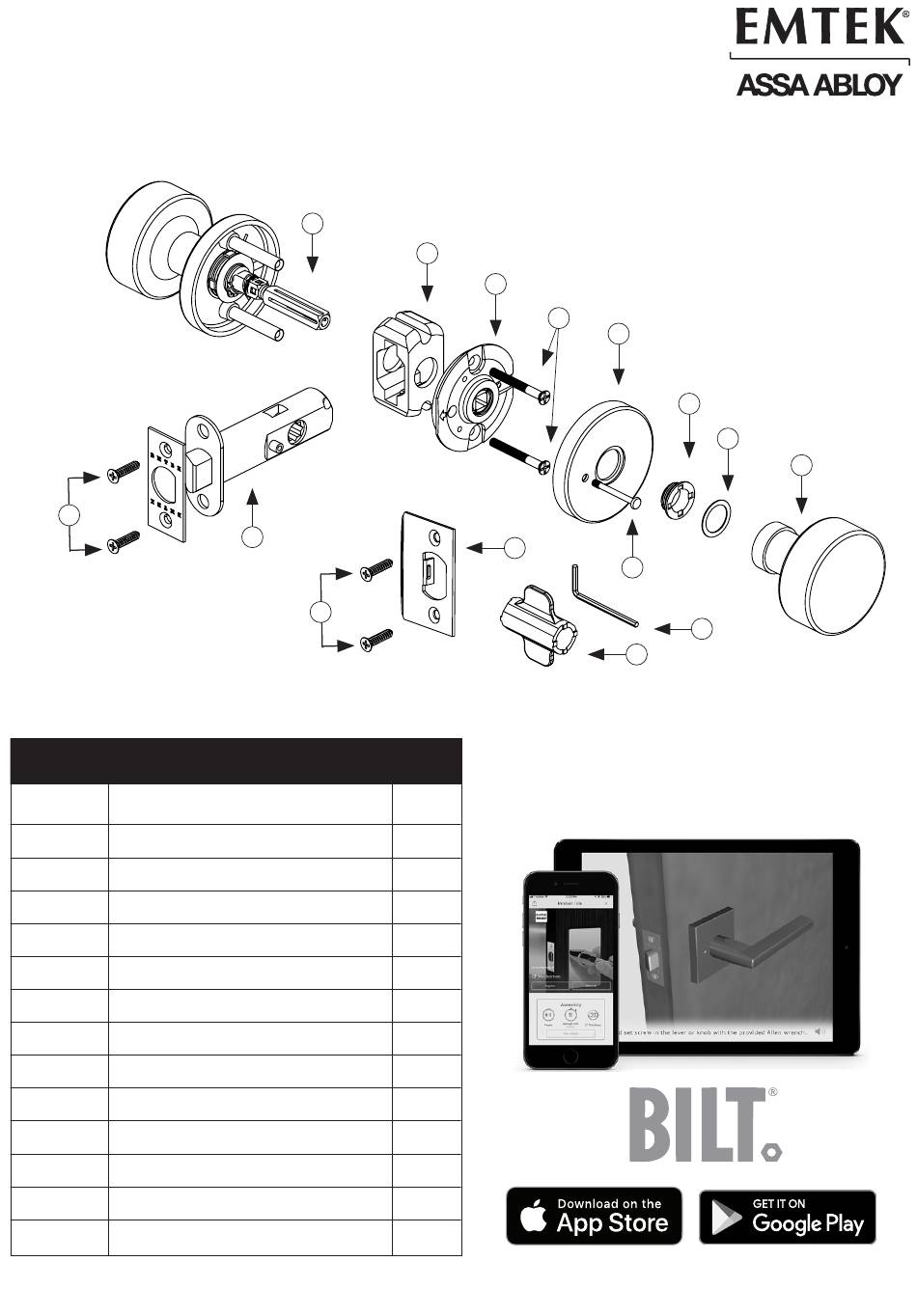

What's in the Box
DESCRIPTION
ITEM
1
Pre-Assembled Trim
2
Plastic Alignment Tool
3
Concealed Fastener Mechanism
4
#8-32 x 1" Flat Head Machine Screws
5
Rosette
6
Privacy Pin (For Privacy Lock Only)
7
Ring Fastener
8
Plastic Washer
9
Knob or Lever
10
#8 x 3/4" Wood Screws
11
Latch
12
Strike Plate
13
Ring Fastener Wrench
14
3/32" Allen Wrench
IN8-CFPASSPRI-TRI
1
11
10
QTY
REV 18A 11-05-18
2
3
4
12
Download the BILT App
for EMTEK Interactive installation
1
1
1
2
1
1
1
1
1
4
1
1
1
1
5
7
8
6
14
13
9
Advertisement
Related Manuals for Emtek CF Mechanism
Summary of Contents for Emtek CF Mechanism
- Page 1 Passage & Privacy Locksets Installation Guide What’s in the Box DESCRIPTION ITEM Download the BILT App for EMTEK Interactive installation Pre-Assembled Trim Plastic Alignment Tool Concealed Fastener Mechanism #8-32 x 1” Flat Head Machine Screws Rosette Privacy Pin (For Privacy Lock Only)
-
Page 2: Install Latch
1. Door Prep 4. Install Latch Step 1: Place Plastic Alignment tool in bore hole. 2 3/8” or 2 3/4” Backset 1/8” Deep 2 1/4” Alignment Tool 2 1/8” Diameter Bore 1 “ 1” Diameter Edge Bore 2. Standard Strike Plate Door Jamb Prep Step 2: Insert the latch through the alignment tool. - Page 3 Step 5: Insert the short end of Allen wrench into the Step 2: Place the CF Mechanism with the arrow pointing to spindle and ensure that it is securely tightened. the door edge. Fasten it with (2) machine screws. Check the trim alignment before fully tightening the screws.
- Page 4 6. Place the Outside Trim Step 4: Slide the door lever or knob onto the spindle. Step 1: Place the rosette. Make sure the plastic washer remains centered on the stem as you slide the lever or knob onto the spindle and up against the rosette.
- Page 5 Ce qui est compris dans la boîte DESCRIPCIÓN N. DE ART. CANT. Téléchargez l’application BILT Garniture installée à l’avance pour l’installation EMTEK Interactive Outil d’alignement en plastiqueConcealed Mécanisme de fermeture dissimulé Vis à métal à tête plate n 8-32 x 1 po Rosette Broche pour mode privé...
- Page 6 1. Préparation de la porte 4. Install Latch Étape 1: Placez l’outil d’alignement en plastique dans le Écartement de trou de forage. 2 3/8 po ou 2 3/4 po Profondeur de 1/8 po 2 1/4” Outil d’alignement Trou de 2 1/8 po de dia.
- Page 7 5. Installation des garnitures Étape 3: Étendre complètement la tige en la tirant vers Les ensembles de levier sont universels et peuvent être retournés pour des portes droites ou gauches. l’extérieur pour s’assurer qu’elle est contre la butée interne. Il est important de vérifier si la tige est complète- ment engagée dans le verrou.
- Page 8 6. Installation des garnitures Étape 4: Faites glisser le levier ou le bouton de la porte Étape 1: Placez la rosette. sur la tige. Assurez-vous que la rondelle en plastique reste centrée sur la tige lorsque vous faites glisser le levier ou le bouton sur la tige et contre la rosette.
- Page 9 Que esta en la caja DESCRIPTION QTÉ Article n º Descarga la aplicación BILT Trim pre-ensamblado para instalación interactiva EMTEK Herramienta de alineación de plástico Mecanismo de sujetador oculto Tornillos de cabeza plana #8-32 x 1” Roseta Perno de privacidad Anillo de sujeción Arandela de plástico...
- Page 10 1. Preparación de la puerta 4. Instale el pestillo Paso 1: Coloque la herramienta de alineación de plástico en el orificio. Distancia de entrada 2 3/8” o 2 3/4” 1/8” De Profundo 2 1/4” Herramienta de alineación Perforación de 2 1/8” 1 “...
- Page 11 5. Instale el Trim Paso 3: Extienda completamente el husillo tirando del Los juegos de palancas son universales y se pueden dar la mismo hacia afuera, para asegurarse de que esté contra el vuelta para puertas diestras o zurdas. tope interno. Es importante verificar si el husillo está...
- Page 12 California, es conocido como causante de cáncer y defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov. Copyright © 2018, EMTEK Products, Inc. an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of EMTEK Products, Inc. is prohibited.
