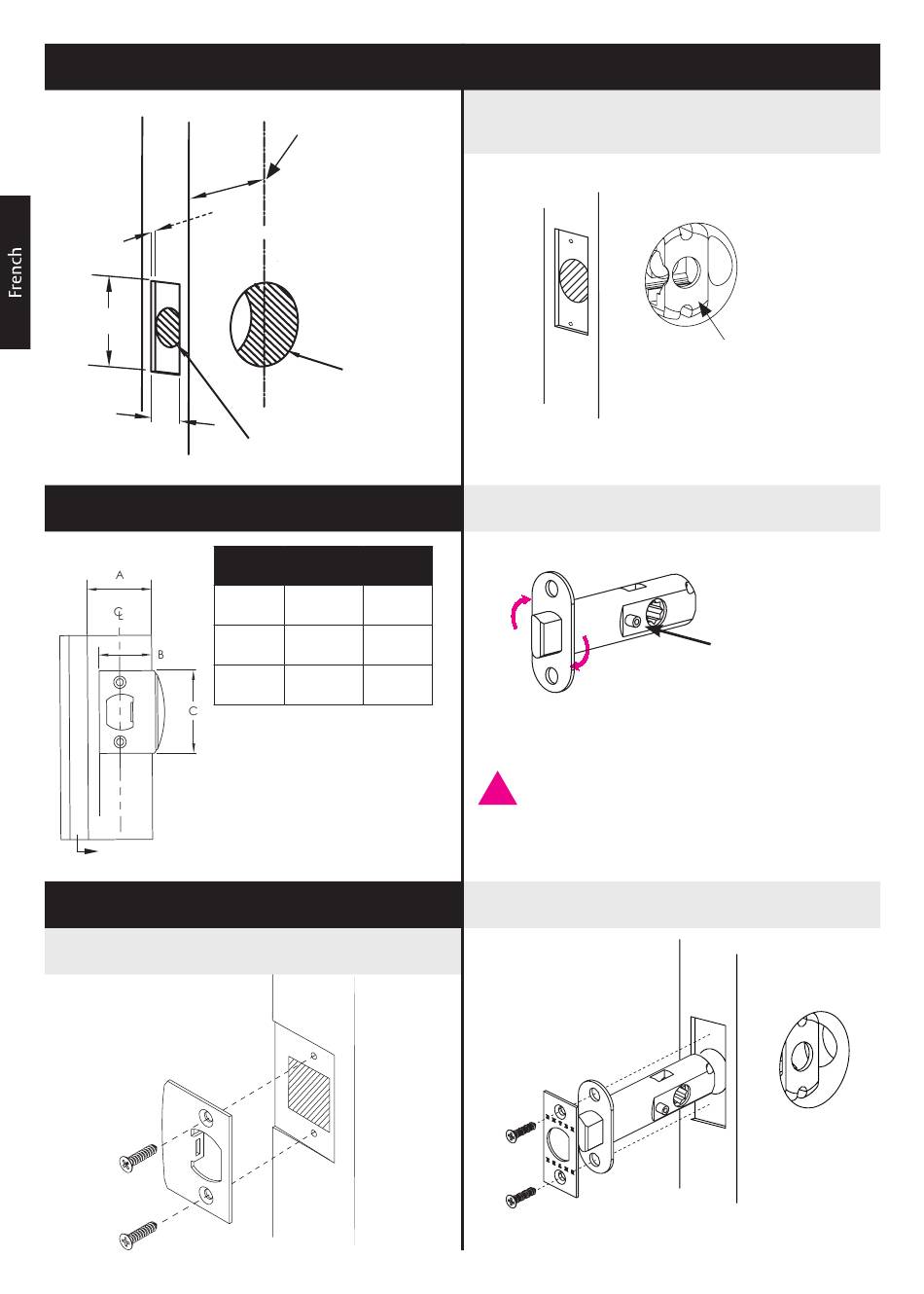

Emtek CF 2.0 Installation Manual page 6

1. Préparation de la porte
Profondeur
de 1/8 po
2 1/4"
1 "
2. Préparation de l'embrasure de porte
Épaisseur de porte (A)
REMARQUE: Les dimensions B et C
n'ont qu'une valeur indicative. Compte
tenu des tolérances, les dimensions de
la prep de jambage de porte réelles
peuvent varier. Définissez les contours
à l'aide de la gâche et localisez les
trous de vis sur la gâche avec la ligne
centrale sur le jambage.
Butée De Porte
3. Installation de la gâche
Fixez la gâche à l'aide des deux vis à bois n
6
Écartement de
2 3/8 po ou 2 3/4 po
Trou de 2 1/8 po
de dia.
Trou de chant d'un
diamètre de 1 po
A B C
13/8" 11/4" 21/4"
11/2" 15/16" 21/4"
13/4" 17/16" 21/4"
8 x 3/4 po.
o
4. Install Latch
Étape 1: Placez l'outil d'alignement en plastique dans le
trou de forage.
Étape 2: Insérez et fixez le pêne à l'aide des vis à bois
n 8 x 3/4 po.
o
INSPECTEZ LA DIRECTION DE FERMETURE
!
DE VOTRE PORTE ET, SI NÉCESSAIRE, FAITES
PIVOTER LE LOQUET DE SORTE QUE LA FACE
INCURVÉE HEURTE LA PLAQUE DE GÂCHE LORS
DE LA FERMETURE DE LA PORTE.
Étape 3: Fixez le Loquet en utilisant (2) des vis à bois de
trois-quarts de pouce.
Outil d'alignement
Si le loquet a
une fonction de
sécurité, le trou
fileté de le verrou
de sécurité doit
faire face au côté
intérieur de la
porte.
