CF 2.0 (Concealed Fastener) Mechanism
Passage & Privacy Locksets
Installation Guide
1
11
IN8-CFPASSPRI-TRI
11

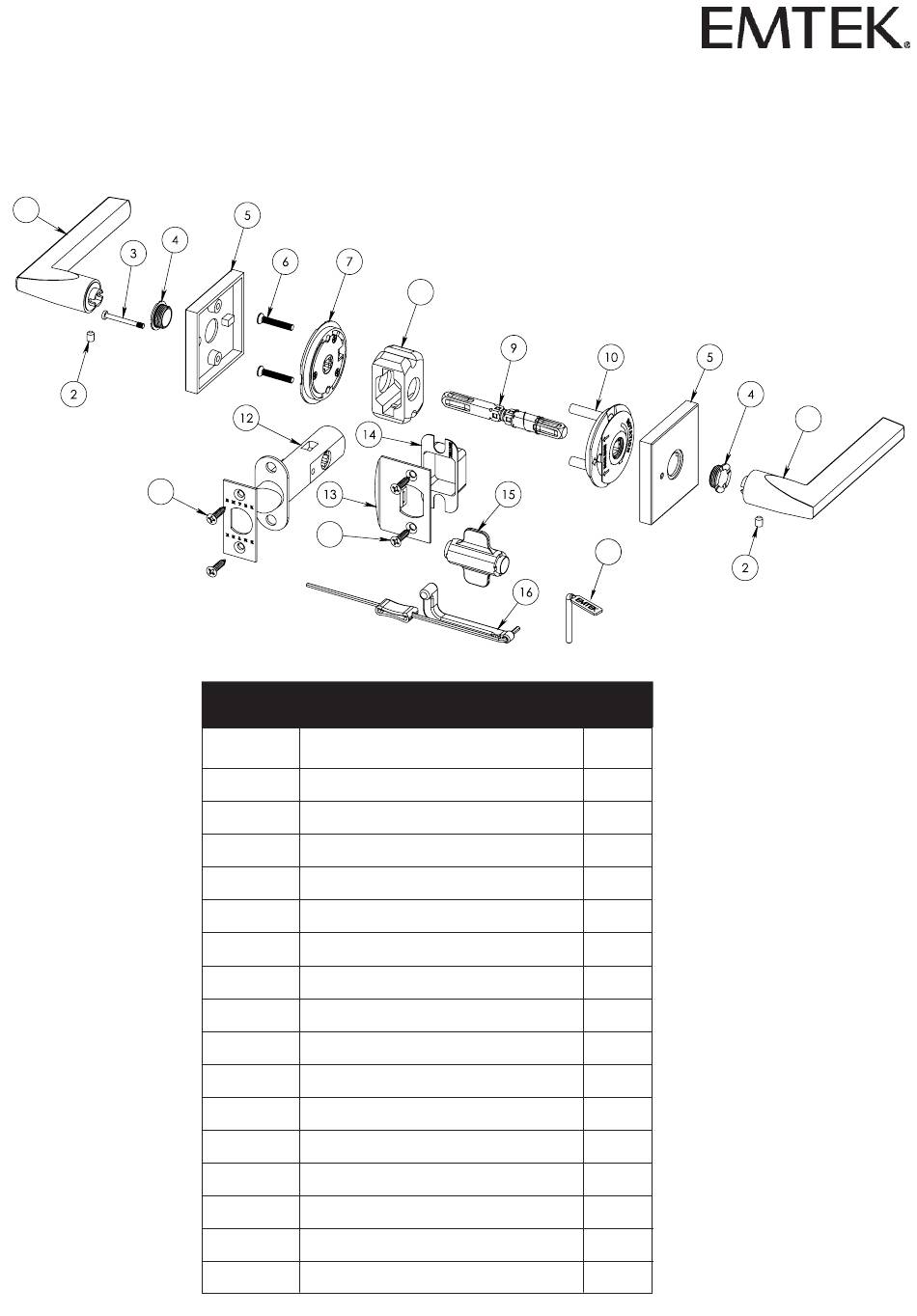

What's in the Box
DESCRIPTION
ITEM
Knob or Lever
1
Pre-installed Set Screw
2
Privacy Pin (For Privacy Lock Only)
3
Ring Fastener
4
Rosette
5
#8-32 x 1" Flat Head Machine Screw
6
CF Cassette B
7
Plastic Alignment Tool
8
Spindle
9
CF Cassette A
10
#8 x 3/4" Wood Screw
11
Latch
12
Strike Plate
13
Dust Box
14
Ring Fastener Wrench
15
3/32" Hex Torque Wrench
16
Privacy Release Tool
17
8
17
QTY
2
2
1
2
2
2
1
1
1
1
4
1
1
1
1
1
1
1
REV 22A 8-11-22
Advertisement
Related Manuals for Emtek CF 2.0
Summary of Contents for Emtek CF 2.0
- Page 1 CF 2.0 (Concealed Fastener) Mechanism Passage & Privacy Locksets Installation Guide What’s in the Box DESCRIPTION ITEM Knob or Lever Pre-installed Set Screw Privacy Pin (For Privacy Lock Only) Ring Fastener Rosette #8-32 x 1” Flat Head Machine Screw CF Cassette B...
- Page 2 1. Door Prep 4. Install Latch Step 4A: Place Plastic Alignment tool in bore hole. 2 3/8” or 2 3/4” Backset 1/8” Deep 2 1/4” Alignment Tool 2 1/8” Diameter Bore 1 “ 1” Diameter Edge Bore 2. Standard Strike Plate Door Jamb Prep Step 4B: Insert the latch through the alignment tool.
- Page 3 5. Install CF Cassettes Step 5A: Install spindle and CF Cassete A as shown, place the Cassette with the arrow pointing to the door edge. For levers, install the cassettes on the correct side, so that the rotation arrow indicates a downward lever actuation. For levers only: Remove the Spring rotation card after installation...
- Page 4 6. Install the Trims cont. Step 6C: Slide the door lever or knob onto the spindle. Step 6D: Firmly tighten the Pre-installed set screw in the lever or knob with the provided Hex Torque wrench. Ensure that it is firmly tightened. Set screw location varies Tighten set screw using provided hex torque by knob/lever.
- Page 5 Mécanisme CF 2.0 (Fixation Dissimulée) Serrures privées et pour passage Guide d’installation Ce qui est compris dans la boîte DESCRIPCIÓN QTÉ Article n º CANT. Bouton ou levier Vis de réglage préinstallée Broche pour mode privé Bague d’organe de fermeture Rosette Vis à...
- Page 6 1. Préparation de la porte 4. Install Latch Étape 1: Placez l’outil d’alignement en plastique dans le Écartement de trou de forage. 2 3/8 po ou 2 3/4 po Profondeur de 1/8 po 2 1/4” Outil d’alignement Trou de 2 1/8 po de dia.
- Page 7 5. Installer le CF Cassettes Step 5A: Installez la broche et le CF Cassette A comme indiqué, placez le Cassette avec la flèche pointant vers le bord de la porte. Pour les leviers, installez les Cassettes du bon côté, de sorte que la flèche de rotation indique un actionnement du levier vers le bas.
- Page 8 6. Installation des garnitures Étape 6C: Faites glisser le levier ou le bouton de la porte sur la tige. Étape 6D: Serrez fermement la vis de réglage pré-installée dans le levier ou le bouton à l’aide de la clé Allen fournie.
- Page 9 Mecanismo CF 2.0 (Sujetador Oculto) Cerraduras de pasaje y privacidad Guía de instalación Que esta en la caja DESCRIPTION QTÉ N. DE ART. Manija o Perilla Tornillo de ajuste preinstalado Perno de privacidad Anillo de sujeción Roseta Tornillo de cabeza plana #8-32 x 1”...
- Page 10 1. Preparación de la puerta 4. Instale el pestillo Paso 1: Coloque la herramienta de alineación de plástico en el orificio. Distancia de entrada 2 3/8” o 2 3/4” 1/8” De Profundo 2 1/4” Herramienta de alineación Perforación de 2 1/8” 1 “...
- Page 11 5. Instale los Casetes Paso 5A: Instale el eje y Casete CF A como se muestra, coloque el Casete con la flecha apuntando hacia el borde de la puerta. Para las manijas, instale los casetes en el lado correcto, de modo que la flecha de rotación indique una activación de la manija hacia abajo.
- Page 12 Liberación de Emergencia en el orificio de la roseta exterior para abrir la cerradura. Copyright © 2021, EMTEK Products, Inc. an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of EMTEK Products, Inc. is prohibited.
