IMPORTANT
HOUSING을 시계방향(CW)으로 1회전하면
유의사항 백래시는 작아집니다.
! 백래시를 성급하게 조정하지 마십시오.
CAUTION
천천히 조심스럽게 조정하십시오.
주 의
조정한 후 전술한 절차의 역순으로 웜 기어를 재조립하고 볼트를 단단히
조이십시오. 재조립한 후 테이블의 바깥쪽 주변장치와 동일한 위치에서
백래시를 다시 측정하여 백래시가 적절한지 확인하십시오.
②HOUSING PLUG를 장착할 때 ⑥O-RING
이 손상되지 않도록 주의하십시오.
CAUTION
⑥O-RING이 손상되면 OIL 누유가
주 의
발생합니다.
⑧ 커플링을 잡고 있는 볼트를 대략 3~4
바퀴만 풀어줍니다.
IMPORTANT
백래쉬가 너무 작으면 웜기어 소착의 원인이
유의사항 됩니다.
WRENCH BOLT 체결 부위
/WRENCH BOLT JOINT
Drain Port
IMPORTANT
!
CAUTION
When the adjustment has been completed, reassemble the
worm gear in the reverse order of disassembly and tighten the
bolts. After reassembling, measure the backlash again at the
same position to the peripheral devices of the table to confirm
that the adjustment is satisfactory.
!
CAUTION
IMPORTANT

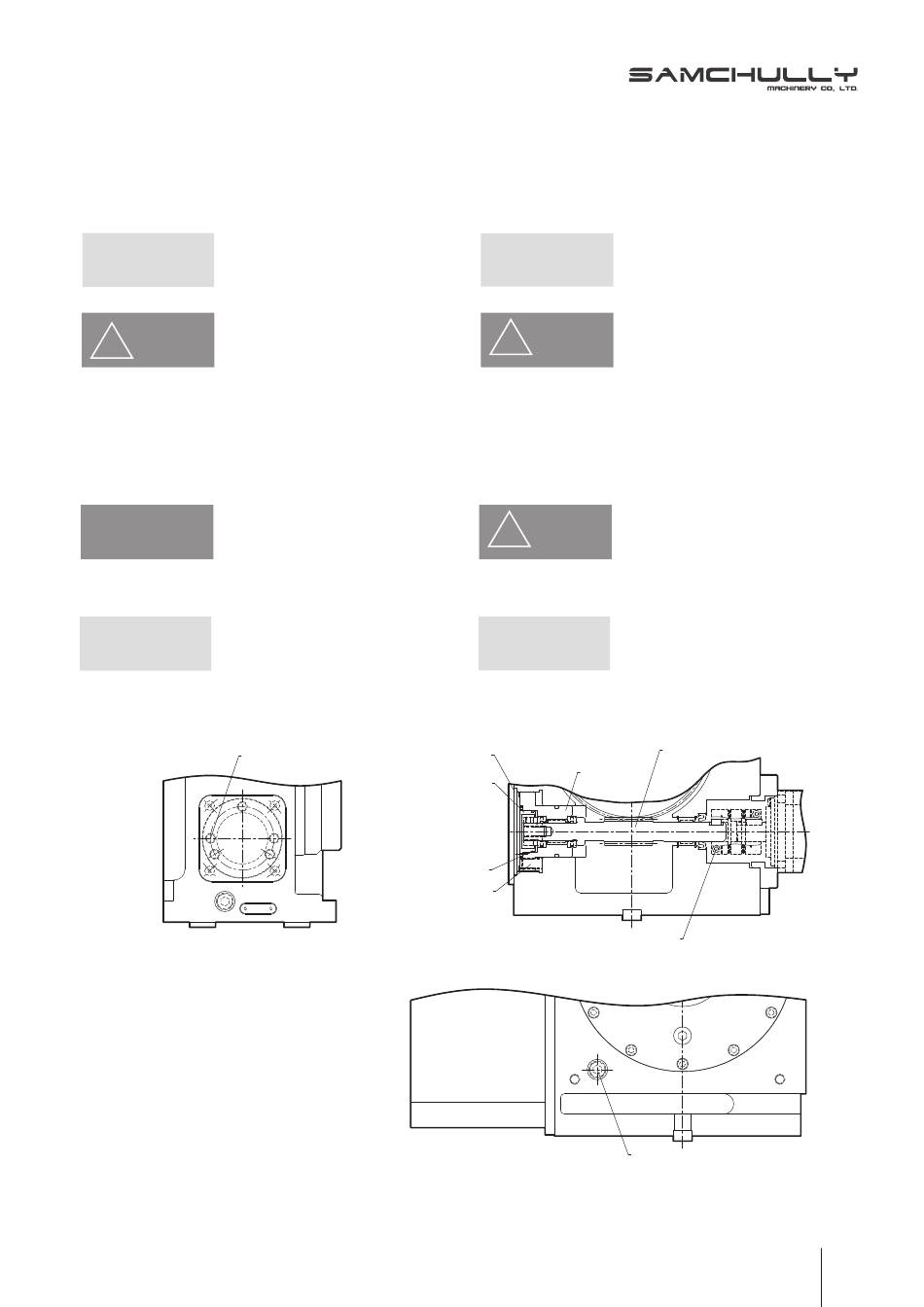

① HOUSING COVER
② HOUSING PLUG
⑥ O-RING
④ SET SCREW
[ ROTARY TABLE 후면 ]
The backlash is reduced when the
housing is rotated by on turn clockwise.
Do not adjust the backlash abruptly.
Adjust it slowly and carefully.
When installing the ②housing plug,
take care not to damage the
⑥O-ring. If the ⑥ O-ring is damaged,
oil will leak out.
Please loosen ⑧ coupling fix bolt 3 to
4 turns.
If the backlash is too small, the worm
gear may be seized.
⑤ WORM SHAFT
③ HOUSING
⑧ 커플링 체결 볼트
/ COUPLING FIX BOLT
⑦ PT PLUG
