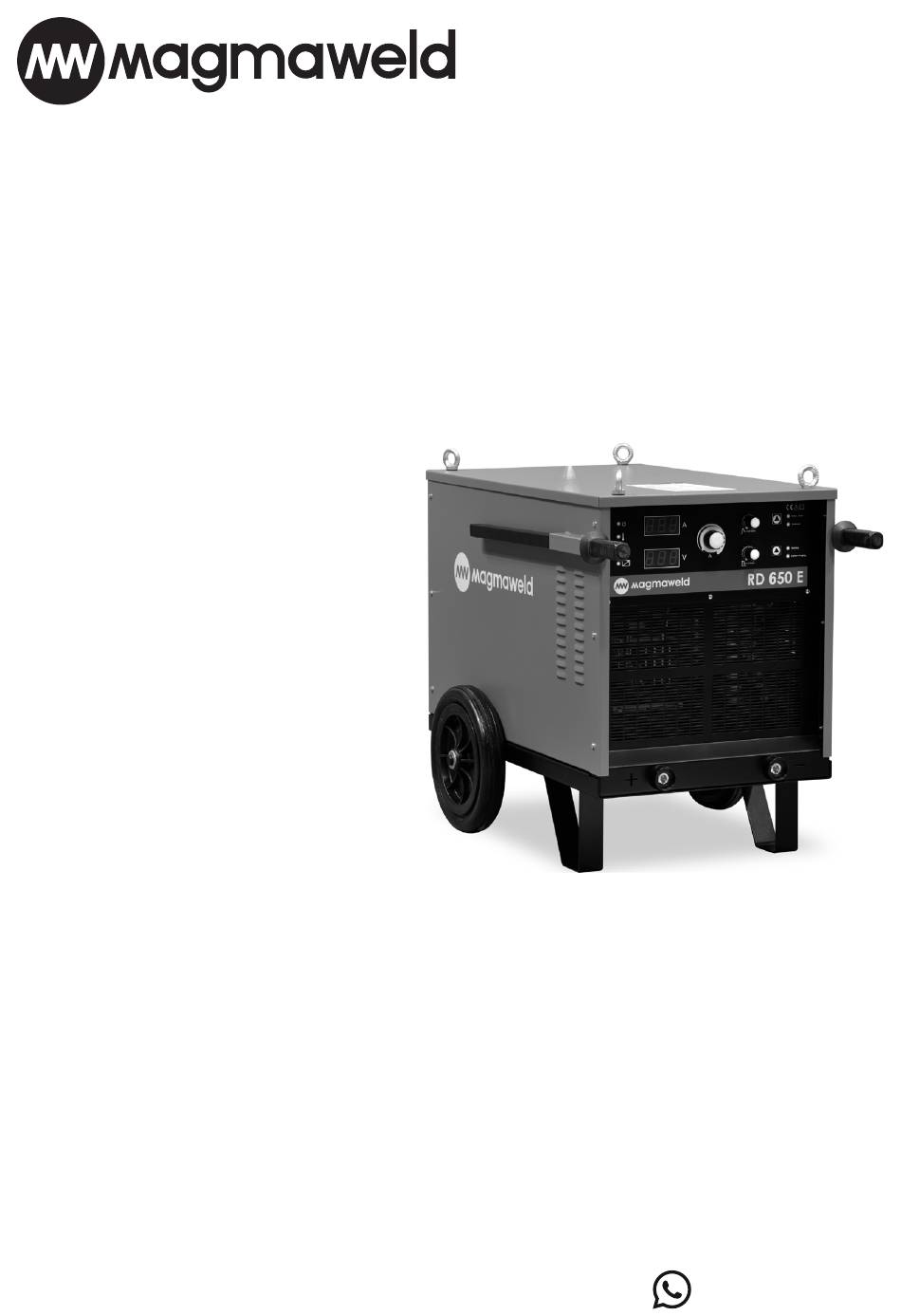

- Page 1 USER MANUAL RD 500E RD 650E (+90) 444 93 53 magmaweld.com (+90) 538 927 12 62 info@magmaweld.com...
- Page 2 All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. Magma Mekatronik may modify the information and the images without any prior notice. Tüm hakları...
- Page 3 RD 500E / RD 650E WELDING RECTIFIER KAYNAK REDRESÖRÜ * Only available on RD 500E models. * Sadece RD 500E modellerinde bulunmaktadır.
-
Page 4: Table Of Contents
Contents RD 500E / RD 650E CONTENTS SAFETY PRECAUTIONS General Information TECHNICAL INFORMATION Machine Components Product Label Technical Data Accessories Delivery Control INSTALLATION Installation and Operation Recommendations Mains Plug Connection MMA Welding Connections TIG Welding Connections Connection to Mains User Interface... -
Page 5: Safety Precautions
RD 500E / RD 650E Safety Precautions SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! • Safety symbols found in the manual are used to identify potential hazards. • When any one of the safety symbols are seen in this manual, it must be understood that there is Explanation Of Safety a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 6 Safety Precautions RD 500E / RD 650E Make sure all connections are tight, clean, and dry. • Keep cables dry, free of oil and grease, and protected from hot metal and sparks. • Bare wiring can kill. Check all cables frequently for possible damage. If a damaged or an uninsulated cable is detected, repair or replace it immediately.
- Page 7 RD 500E / RD 650E Safety Precautions • Use a standard protective mask and a suitable glass filter to protect your eyes and face. • Protect other naked parts of your body (arms, neck, ears, etc.) with suitable protective clothing Arc Light May Damage from these rays.
- Page 8 Safety Precautions RD 500E / RD 650E • In small-sized and confined spaces, absolutely make sure to perform welding / cutting operations, accompanied by another person. Welding / Cutting in • Avoid performing welding / cutting operations in such enclosed areas as much as possible.
- Page 9 RD 500E / RD 650E Safety Precautions • Ensure that your welding and/or cutting machine has been installed and situated in its place according to the user manual. Before installing the welding / cutting equipment, the person in charge of the operation and / or Evaluation Of According to article 5.2 of IEC 60974-9;...
- Page 10 Safety Precautions RD 500E / RD 650E The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). All operators must follow the following procedures to minimize the risk of exposure to EMF; • In the name of reducing the magnetic field, the welding / cutting cables must be assembled and secured as far as possible with the joining materials (tape, cable ties etc.).
-
Page 11: Technical Information
1.1 General Information RD 500E, RD 650E are thyristor (SCR) controlled welding machines, designed to weld all type of coated electrodes from 2.0 mm up to 5.0 mm, provide high carbon gouging performance. Can go as low as 10 Amps, so it can perform as a DC TIG welder as well if a proper TIG starting unit is connected. -
Page 12: Product Label
Technical Information RD 500E / RD 650E 1.3 Product Label Three Phase Transformer Rectifier Duty Cycle MMA Welding Open Circuit Voltage Direct Current Mains Voltage and Frequency Vertical Characteristic Rated Welding Voltage Mains Input 3-Phase Alternating Current Rated Mains Current... -
Page 13: Technical Data
RD 500E / RD 650E Technical Information 1.4 Technical Data Mains Voltage (3-phase 50-60 Hz) TECHNICAL DATA UNIT RD 500E RD 650E Rated Power 42.9 47.1 Welding Current Range 10 - 500 10 - 650 Rated Welding Current 500 (%25) -
Page 14: Delivery Control Installation
Installation RD 500E / RD 650E INSTALLATION 2.1 Delivery Control Make sure that all the materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immediately. The standard box includes the following;... -
Page 15: Mains Plug Connection
RD 500E / RD 650E Installation 2.3 Mains Plug Connection • No plug has been connected to the mains cable since there may For your safety, never use the mains cord of the machine without a plug. different types of outlets available in plants, construction sites and workshops. -
Page 16: User Interface Operation
Operation RD 500E / RD 650E OPERATION 3.1 User Interface Used for adjusting the welding current. Current Adjustment Pot Displays the welding current during welding, displays the adjusted current when the Current Display machine doesn’t weld. Displays the open circuit voltage and the welding voltage during welding. - Page 17 RD 500E / RD 650E Operation Lights when welding mode is selected. Welding Led Lights when the carbon gouging mode is selected. Carbon Gouing Led Lights when the machine is ON. Power Led Lights when the machine is overheated. Thermic Led Lights when any input phase is missing.
-
Page 18: Welding
Operation RD 500E / RD 650E 3.2 Welding • Push the welding/carbon gouging selection button for selecting the welding mode. Welding led lights. 3.2.1 Welding Mode • Select the type of the electrode to be used via the selection button. Select the rutile/basic) aluminium electrode mode for rutile, basic or aluminium electrodes. -
Page 19: Maintenance Maintenance And Service
RD 500E / RD 650E Maintenance and Service MAINTENANCE AND SERVICE • Maintenance and repairs to the machine must be carried out by a qualified personnel. Our company will not be responsible for any accidents that may occur by unauthorized interventions. -
Page 20: Error Codes
Maintenance and Service RD 500E / RD 650E 4.2 Error Codes • Check the connections of phases Error Code Cause Solution • There may be failure either in one or FAZ ERR (R,S,T). You can go on welding after more of the phases (R,S,T) error message disappear •... -
Page 21: Spare Parts List Annex
RD 500E / RD 650E Annex ANNEX 5.1 Spare Parts List Electronic Card Front Panel K405000013 K405000014 DEFINITION RD 500E RD 650E Potans Button Big A229500002 A229500002 Potans Button Small A229500001 A229500001 Welding Socket A377900106 A377900107 Choke Coil K304500024 K304500025... -
Page 22: Electrical Diagram
Annex RD 500E / RD 650E 5.2 Electrical Diagram RD 500E USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 23 RD 500E / RD 650E Annex RD 650E www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
- Page 24 İçindekiler RD 500E / RD 650E İÇİNDEKİLER GÜVENLİK KURALLARI Genel Açıklamalar TEKNİK BİLGİLER Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar Teslim Alırken Dikkat Edilecek Hususlar KURULUM BİLGİLERİ Kurulum ve Çalışma Tavsiyeleri Elektrik Fişi Bağlantısı Kaynak Bağlantıları TIG Kaynağı İçin Bağlantılar Şebekeye Bağlama...
-
Page 25: Güvenli̇k Kurallari
RD 500E / RD 650E Güvenlik Kuralları GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu Güvenlik Bilgilerinin anlaşılmalı... - Page 26 Güvenlik Kuralları RD 500E / RD 650E • Kabloların kuru, temiz olmasına ve yağlanmamasına özen gösterin. Sıcak metal parçalardan ve kıvılcımlardan koruyun. • İzolasyonsuz, çıplak kablolar ölümcül tehlike yaratır. Tüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz bir kablo tespit edildiğinde derhal tamir edin veya değiştirin.
- Page 27 RD 500E / RD 650E Güvenlik Kuralları • Gözlerinizi ve yüzünüzü korumak için standarda uygun koruyucu maske ile ona uygun cam filtre kullanın. Sıçrantı ve Ark Işığı • Vücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu giysilerle Gözlerinize ve Cildinize...
- Page 28 Güvenlik Kuralları RD 500E / RD 650E • Küçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak / kesme işlemlerini yapın. Küçük Hacimli • Mümkün olduğu kadar bu tarz kapalı yerlerde kaynak / kesme işlemleri yapmaktan kaçının. Kapalı Alanlarda Kaynak / Kesme •...
- Page 29 RD 500E / RD 650E Güvenlik Kuralları Kaynak / kesme donanımı tesis etmeden önce, işletme yetkilisi ve / veya kullanıcı, çevredeki olası Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; elektromanyetik parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önün- Elektromanyetik de bulundurulmalıdır;...
- Page 30 Güvenlik Kuralları RD 500E / RD 650E EMF ayrıca, kalp pilleri gibi tıbbi implantların (vücut içine yerleştirilen madde) çalışmasını bozabi- lir. Tıbbi implantları olan kişiler için koruyucu önlemler alınmalıdır. Örneğin, yoldan geçenler için erişim sınırlaması koyulabilir veya operatörler için bireysel risk değerlendirmeleri yapılabilir. Bir tıp uzmanı...
-
Page 31: Tekni̇k Bi̇lgi̇ler
TEKNİK BİLGİLER 1.1 Genel Açıklamalar RD 500E, RD 650E selülozik dâhil her türlü örtülü elektrodun kaynağını yapmak için tasarlanmış, tristör kontrollü kaynak makinesidir. 2.0 ila 5.0 mm çapındaki örtülü elektrodların sürekli kaynağını yapabilirken, yüksek karbon kesme performansı sağlar. 10 ampere kadar düşük akımlarda da kaynak yapabildğini için uy- gun bir TIG başlatma ekipmanı... -
Page 32: Ürün Etiketi
Teknik Bilgiler RD 500E / RD 650E 1.3 Ürün Etiketi Üç Fazlı Transformatör Doğrultucu Çalışma Çevrimi Örtülü Elektrod Kaynağı Boşta Çalışma Gerilimi Doğru Akım Şebeke Gerilimi ve Frekansı Düşey Karakteristik Anma Kaynak Gerilimi Şebeke Girişi - 3 Fazlı Alternatif Akım Şebekeden Çekilen Anma Akımı... -
Page 33: Teknik Özellikler
RD 500E / RD 650E Teknik Bilgiler 1.4 Teknik Özellikler Şebeke Gerilimi (3 - Faz 50-60 Hz) TEKNİK ÖZELLİKLER BİRİM RD 500E RD 650E Şebekeden Çekilen Güç 42.9 47.1 Kaynak Akım Ayar Sahası 10 - 500 10 - 650 Anma Kaynak Akımı... -
Page 34: Kurulum Bi̇lgi̇leri̇
Kurulum Bilgileri RD 500E / RD 650E KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir : •... -
Page 35: Elektrik Fişi Bağlantısı
RD 500E / RD 650E Kurulum Bilgileri 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. • Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağ lanmalıdır. Sarı / Yeşil renkte ve ile işaretlenmiş... -
Page 36: Kullanim Bi̇lgi̇leri̇
Kullanım Bilgileri RD 500E / RD 650E KULLANIM BİLGİLERİ 3.1 Kullanıcı Arayüzü Kaynak akımı ayarlanır. Akım Ayar Düğmesi Makine kaynak yaparken kaynak akımını, onun dışında ayarlanan kaynak akımını gös- Akım Göstergesi terir. Makine kaynak yaparken kaynak voltajını, onun dışında boşta çalışma gerilimini gös- Voltaj Göstergesi... - Page 37 RD 500E / RD 650E Kullanım Bilgileri İşlem türü seçim düğmesi ile örtülü elektrod kaynağı modu seçildiğinde yanar. Kaynak Ledi İşlem türü seçim düğmesi ile karbon kesme modu seçildiğinde yanar. Karbon Kesme Ledi Açma-Kapama anahtarı ile makine çalıştırıldığında yanar. Güç Ledi Makine aşırı...
-
Page 38: Kaynak
Kullanım Bilgileri RD 500E / RD 650E 3.2 Kaynak • İşlem türü seçim düğmesi ile kaynak modunu seçin. Welding modu örtülü elektrod kaynağı içindir. 3.2.1 Kaynak Modunun Kullanımı • Elektrod tipi seçim düğmesi ile kullanacağınız elektrod türünü seçin. Rutil, bazik ve alüminyum elektrodlar için rutil, bazik, alüminyum modunu seçin, led yanacaktır. -
Page 39: Bakim Ve Ariza Bi̇lgi̇leri̇
RD 500E / RD 650E Bakım ve Arıza Bilgileri BAKIM VE ARIZA BİLGİLERİ • Makineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • Onarım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orjinal yedek parça kullanımı... -
Page 40: Hata Kodları
Bakım ve Arıza Bilgileri RD 500E / RD 650E 4.2 Hata Kodları • Faz (R, S, T) bağlantılarını kontrol Hata Kodu Neden Çözüm • Fazlardan (R, S, T) bir veya bir FAZ ERR edin, hata mesajı geçtiğinde kaçında sorun var kullanıma devam edebilirsiniz... -
Page 41: Yedek Parça Listesi Ekler
RD 500E / RD 650E Ekler EKLER 5.1 Yedek Parça Listesi Elektronik Kart Ön Panel K405000013 K405000014 TANIM RD 500E RD 650E Potans Düğmesi Büyük A229500002 A229500002 Potans Düğmesi Küçük A229500001 A229500001 Kaynak Prizi A377900106 A377900107 Şok Bobin K304500024 K304500025 Telli Direnç... -
Page 42: Devre Şeması
Ekler RD 500E / RD 650E 5.2 Devre Şeması RD 500E USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com... - Page 43 RD 500E / RD 650E Ekler RD 650E www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
- Page 52 Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa, TÜRKİYE Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. T: (236) 226 27 00 F: (236) 226 27 28 23.12.2021 UM_RDE500_650_122020_122021_001_52 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
