Power Fist 9004409 Instructions Manual

Angle grinder stand
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
9004409
HEAVY DUTY
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9004409 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 9004409

Summary of Contents for Power Fist 9004409

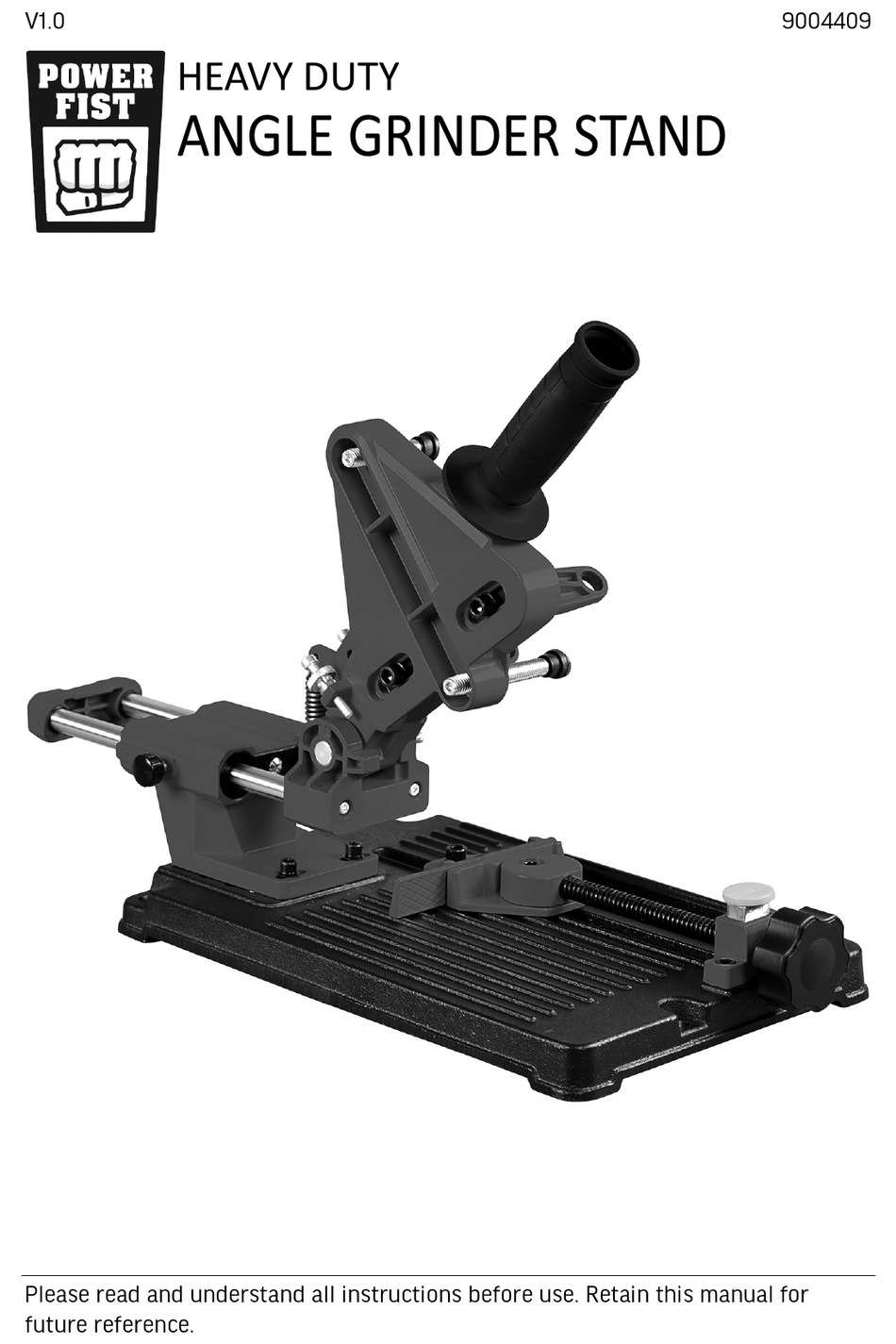

  • Page 1 V1.0 9004409 HEAVY DUTY Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    9004409 Heavy Duty Angle Grinder Stand V1.0 SPECIFICATIONS Holding Capacity 7 lb Length 20.4 in. Extended Length Sliding distance: 4-5/16 in. Vertical Height of Stand 13.7 in. Width 8.2 in. Clamping Angle 0 to 45° Material Steel/cast iron For Use with 4, 4-1/2 and 5 in.

  • Page 3: Work Area

    V1.0 Heavy Duty Angle Grinder Stand 9004409 INTRODUCTION Convert an angle grinder into a metal-cutting chop saw. Cut pipe, rebar or tubing at 0 to 45° angles. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.

  • Page 4: Personal Precautions

    9004409 Heavy Duty Angle Grinder Stand V1.0 Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter.

  • Page 5: Assembly And Installation

    V1.0 Heavy Duty Angle Grinder Stand 9004409 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. All instructions assume the stand front is facing you with the slot on the right side. The unit is partially assembled.

  • Page 6: Operation

    9004409 Heavy Duty Angle Grinder Stand V1.0 The clamp openings can accommodate M8, M10 or M12 bolts, based on the bolt hole size on the grinder head. You will need to use the plastic bushing (#54) with the M10 bolts.
  • Page 7 V1.0 Heavy Duty Angle Grinder Stand 9004409 Press the quick release button again and push the thread bar in to trap the workpiece against the moveable and fixed vice jaws. The moveable vice jaw will swivel to match the fixed jaw’ s angle, as it is tightened.

  • Page 8: Care And Maintenance

    9004409 Heavy Duty Angle Grinder Stand V1.0 Follow operation steps to set-up the grinder and workpiece. Make sure the grinder assembly will smoothly move back and forth. Conduct a dry run to make sure you will be able to cut the full width as desired.

  • Page 9: Parts Breakdown

    V1.0 Heavy Duty Angle Grinder Stand 9004409 Problem(s) Possible Cause(s) Suggested Solution(s) Grinder wobbles Screws holding grinder Tighten the screws when running head not tight. holding the grinder head. 2. Spacers not used with 2. Reinstall screws using the M10 screws.

  • Page 10: Parts List

    9004409 Heavy Duty Angle Grinder Stand V1.0 PARTS LIST DESCRIPTION 29 Fixed vise jaw Fixed screw M6x8 30 Base Slide bar cover Plastic pointer O-ring 113X1.5 32 Square nut M8 Slide bar 13x226 33 Nut M8 Screw M5x8 34 Thread bar Tr12X147...
  • Page 11 V1.0 Heavy Duty Angle Grinder Stand 9004409 Visit www.princessauto.com for more information...
  • Page 12 9004409 Heavy Duty Angle Grinder Stand V1.0 For technical questions call 1-800-665-8685...
  • Page 13 V1,0 9004409 SOCLE DE MEULEUSE D’ANGLE ROBUSTE Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 14: Spécifications

    9004409 Socle robuste pour meuleuse d’angle V1,0 SPÉCIFICATIONS Cap. de charge 7 lb Longueur 20,4 po Longueur en position déployée Distance de glissement : 4 5/16 po Hauteur verticale de support 13.7 po Largeur 8,2 po Angle de serrage 0 à 45°...

  • Page 15: Aire De Travail

    V1,0 Support de meuleuse d’angle, robuste 9004409 INTRODUCTION Transforme une meuleuse d’angle en scie tronçonneuse à couper le métal. Coupez des tuyaux, des barres d’armature ou des tubes à des angles de 0 à 45°. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil.

  • Page 16: Précautions Personnelles

    9004409 Socle robuste pour meuleuse d’angle V1,0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main.

  • Page 17: Assemblage Et Installation

    V1,0 Support de meuleuse d’angle, robuste 9004409 Fixez le support de la meuleuse d’angle à une surface plane et de niveau. DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité...
  • Page 18 9004409 Socle robuste pour meuleuse d’angle V1,0 Poussez les languettes (no 53) de la pince de serrage de la meuleuse d’angle sur le rebord surélevé de la fente du bras. Insérez une vis M8 x 18 (no 48) à travers la fente et dans la pince de serrage (fig. 2). Répétez la même opération pour l’autre pince de serrage.
  • Page 19 V1,0 Support de meuleuse d’angle, robuste 9004409 UTILISATION Lisez les instructions d’utilisation de la meuleuse d’angle avant d’utiliser cet outil. Placez le support de la meuleuse d’angle sur une surface plane. Facultatif : Fixez la base à l’établi ou au piédestal avec des boulons trou de boulon dans les trous de boulon avant et arrière.
  • Page 20 9004409 Socle robuste pour meuleuse d’angle V1,0 Serrez la vis du support de glissière, sauf si vous effectuez une coupe par glissement. Réglez la profondeur de coupe à l’aide de la vis (n 19) du bras et du contre-écrou (n 20).

  • Page 21: Soin Et Entretien

    V1,0 Support de meuleuse d’angle, robuste 9004409 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Employez seulement des pièce autorisées.
  • Page 22 9004409 Socle robuste pour meuleuse d’angle V1,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La meuleuse a 1. Les vis de fixation de la tête 1. Serrez les vis qui tendance à osciller de la meuleuse ne sont pas maintiennent la tête de lorsque mise en serrées.

  • Page 23: Liste Des Pièces

    V1,0 Support de meuleuse d’angle, robuste 9004409 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION Barre de protection Vis fixe M6 x 8 Écrou M6 Couvercle de barre coulissante Protecteur Joint torique Écrou M6 Barre coulissante 13 x 226 Vis M8X25 Vis M5x8 Écrou M8...
  • Page 24 9004409 Socle robuste pour meuleuse d’angle V1,0 Borne en plastique Ressort Vis de réglage supérieure M10 x 55 Écrou à dégagement rapide Vis M5x10 Bouton Vis M5x35 Mâchoire d’étau mobile Contre-écrou M5 Vis M5x8 Vis fixe M5 x 10 Support mobile de barre filetée...
