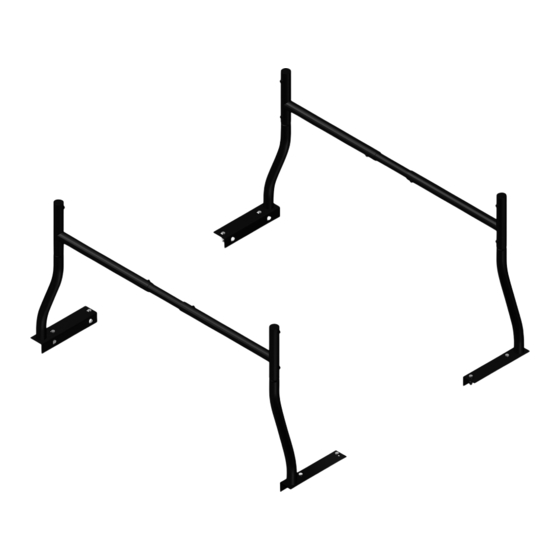

Power Fist 8722357 User Manual

500 lb adjustable cargo truck rack
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 4,0
Support de chargement
pour camion, 500 lb
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
8722357

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8722357 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8722357

Summary of Contents for Power Fist 8722357

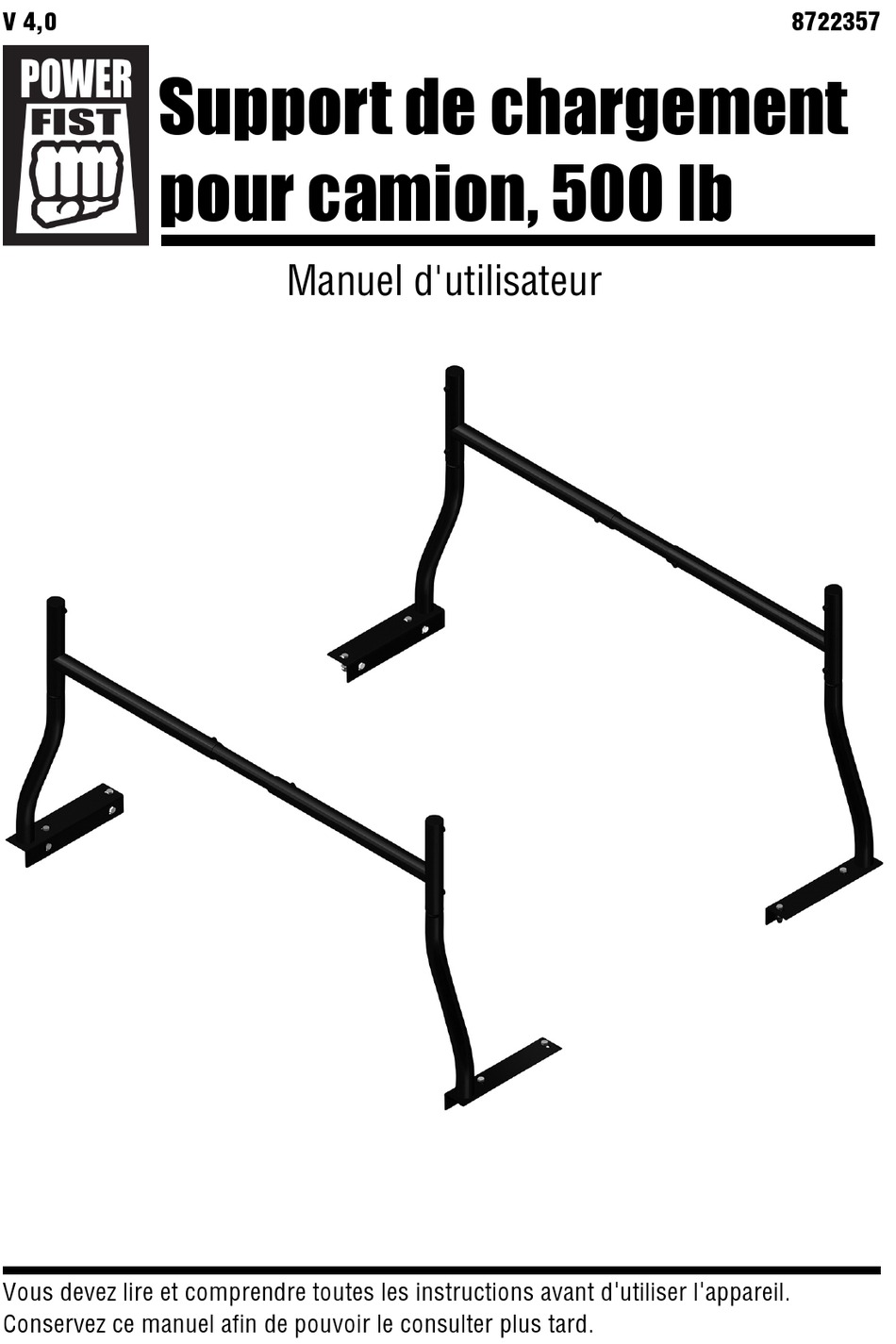

  • Page 1 V 4,0 8722357 Support de chargement pour camion, 500 lb Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 2: Spécifications

    8722357 Support de chargement pour camion, 500 lb V 4,0 Support de chargement pour camion, 500 lb SPÉCIFICATIONS Capacité 500 lb Longueur max. 77 po Longueur min. 57 po Largeur 13,8 po Hauteur 33,5 po Couleur/fini Revêtement robuste en poudre noire INTRODUCTION Le support réglable de chargement de 500 lb pour camion maintient fermement...

  • Page 3: Aire De Travail

    V 4,0 Support de chargement pour camion, 500 lb 8722357 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires.

  • Page 4: Consignes De Sécurité Spécifiques

    8722357 Support de chargement pour camion, 500 lb V 4,0 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets.

  • Page 5: Assemblage Et Installation

    V 4,0 Support de chargement pour camion, 500 lb 8722357 Vérifiez la solidité de tous les boulons et de toutes les connexions chaque jour. Serrez les boulons, au besoin. Évitez de surcharger le support. Répartissez uniformément la charge. Une surcharge peut rendre le véhicule trop lourd du haut et causer un capotage du véhicule lors des virages, des arrêts ou en présence de vents forts.
  • Page 6 8722357 Support de chargement pour camion, 500 lb V 4,0 Connectez un renfort transversal gauche et droit (no 1 et no 2) à une rallonge de renfort transversal (no 3). Placez la partie plus longue du tube en dessous de la barre transversale pour une hauteur hors tout supplémentaire.

  • Page 7: Soin Et Entretien

    V 4,0 Support de chargement pour camion, 500 lb 8722357 Faites glisser une rondelle plate M10 sur le boulon qui dépasse. Vissez un contre-écrou M10 (C) sur la vis et serrez-le. Procédez de la même façon avec l’autre plaque de montage.

  • Page 8: Liste Des Pièces

    8722357 Support de chargement pour camion, 500 lb V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES LISTE DE QUINCAILLERIE DESCRIPTION QTÉ Renfort transversal, gauche DESCRIPTION QTÉ Renfort transversal, droite M10*45 Boulon hexagonal Rallonge de renfort M10 Rondelle plate transversal M10 Contre-écrou...
  • Page 9 V4.0 8722357 500 lb Adjustable Cargo Truck Rack User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 10: Specifications

    8722357 500 lb Adjustable Cargo Truck Rack V4.0 500 lb Adjustable Cargo Truck Rack SPECIFICATIONS Capacity 500 lb Max. Length 77 in. Min. Length 57 in. Width 13.8 in. Height 33.5 in. Colour/Finish Heavy duty black powder-coat INTRODUCTION The 500 lb Adjustable Cargo Truck Rack keeps loads secure above the truck bed.

  • Page 11: Work Area

    V4.0 500 lb Adjustable Cargo Truck Rack 8722357 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.

  • Page 12: Specific Safety Precautions

    8722357 500 lb Adjustable Cargo Truck Rack V4.0 Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound.

  • Page 13: Assembly And Installation

    V4.0 500 lb Adjustable Cargo Truck Rack 8722357 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.

  • Page 14: Care And Maintenance

    8722357 500 lb Adjustable Cargo Truck Rack V4.0 Tighten one or both hex head set screws to secure the cross brace extension. Use the mounting plates as a template and drill four 7/16 in. holes into the bed rail, two on top and two on the side.

  • Page 15: Parts Breakdown

    V4.0 500 lb Adjustable Cargo Truck Rack 8722357 PARTS BREAKDOWN PARTS LIST HARDWARE LIST DESCRIPTION DESCRIPTION Cross Brace, Left M10*45 Hex Bolt Cross Brace, Right M10 Flat Washer Cross Brace Extension M10 Locknut Upright, Left M10*15 Hex Head Set Screw Upright, Right Visit www.princessauto.com for more information...
  • Page 16 8722357 500 lb Adjustable Cargo Truck Rack V4.0 For technical questions call 1-800-665-8685...
