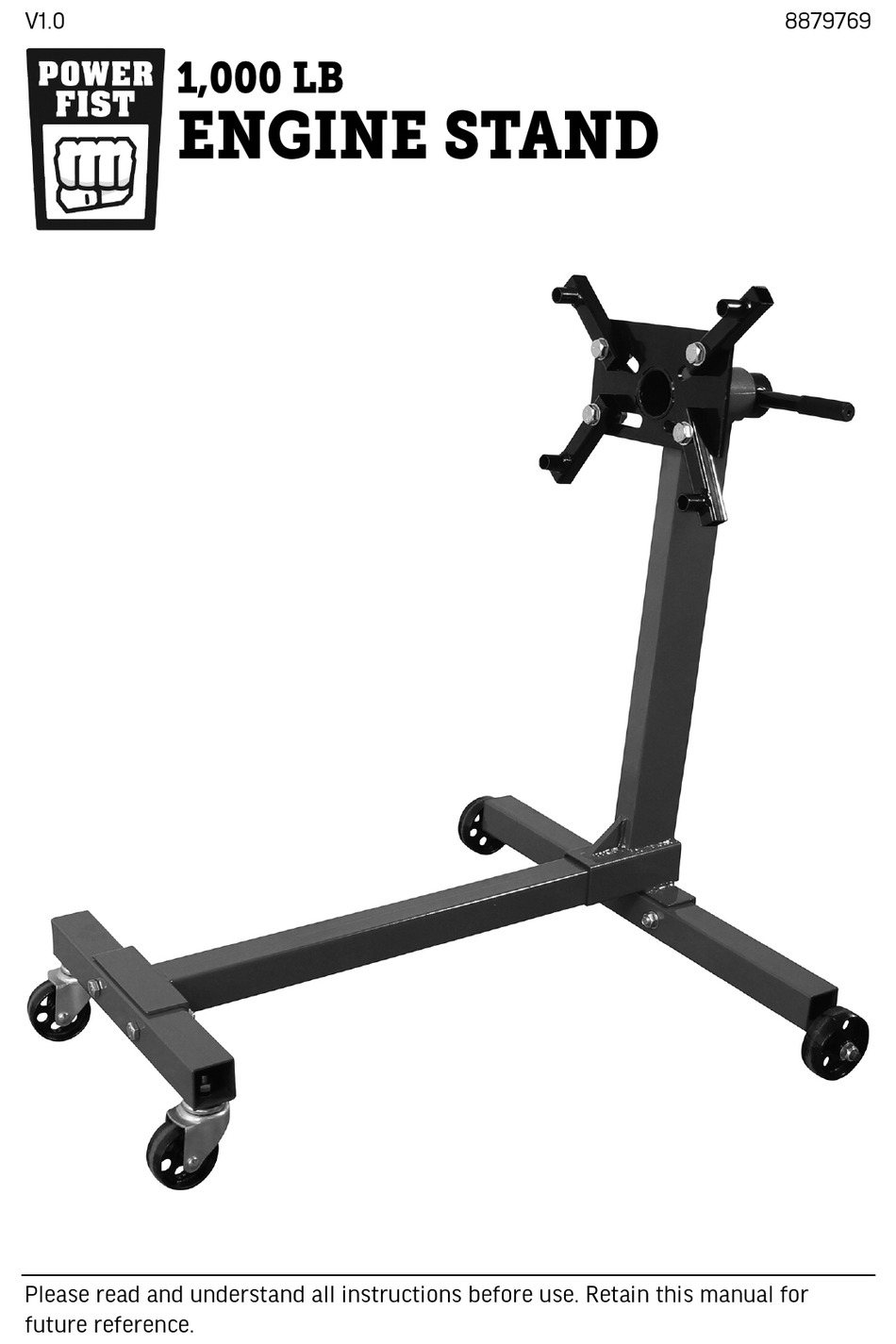

- Page 1 V1.0 8879769 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8879769 1,000 lb Engine Stand V1.0 SPECIFICATIONS Max. Weight Capacity 1,000 lb Base Size (L x W) 27.4 x 31.5 in. Overall Height 33.46 in. Head Plate Size (L x W x H) 9.8 x 5.9 x 0.39 in. Caster Diameter Wheels 3-1/2 in. -
Page 3: Work Area

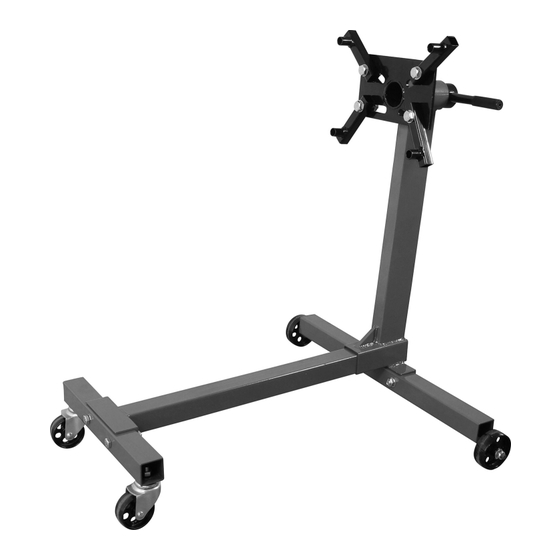

V1.0 1,000 lb Engine Stand 8879769 INTRODUCTION The 1,000 lb Engine Stand has a mounting plate with four adjustable arms. Simplifies engine overhauls, holds engine at a convenient height. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8879769 1,000 lb Engine Stand V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V1.0 1,000 lb Engine Stand 8879769 13. If the engine stand needs repairing or any parts need to be replaced, have it repaired by an authorized service technician. Use only manufacturers recommended replacement parts. UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. -
Page 6: Operation
8879769 1,000 lb Engine Stand V1.0 OPERATION WARNING! Use a lifting device such as a shop crane to position the load to the engine stand. Before attaching the load to the engine stand, lock the Head Mounting Plate (#4) in place with the L-pin (#5). -
Page 7: Troubleshooting
V1.0 1,000 lb Engine Stand 8879769 LUBRICATION Inspect and lubricate the tool when required. Only use light oil to lubricate the tool. Other lubricants may not be suitable and could damage the tool or cause a malfunction during use. When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. -
Page 8: Parts Breakdown
8879769 1,000 lb Engine Stand V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Nut M12 Post Bolt M12x70 Handle Rear Beam Handle Sleeve Washer Ø12 Head Mounting Plate Spring Washer Ø12 L-Pin Nut M12 Nut M14 Middle Beam Washer Ø14 Bolt M12x80... - Page 9 V1,0 8879769 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8879769 Support de moteur, 1 000 lb V1,0 SPÉCIFICATIONS Capacité pondérale max. 1 000 lb Dimension de base (long. x larg.) 27,4 x 31,5 po Hauteur hors tout 33,46 po Taille de plaque de tête (long. x larg. x haut.) 9,8 x 5,9 x 0,39 po Diamètre de roulette... -
Page 11: Aire De Travail
V1,0 Support de moteur, 1 000 lb 8879769 INTRODUCTION Le support de moteur à capacité de 1 000 lb possède une plaque de montage et quatre bras réglables. Simplifie les révisions du moteur, supporte le moteur à une hauteur commode. -
Page 12: Précautions Personnelles
8879769 Support de moteur, 1 000 lb V1,0 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et léquilibre au sein de lenvironnement de travail. Portez des chaussures à embout dacier ou à coquilles dacier pour éviter les blessures aux pieds dues à la chute dobjets. -
Page 13: Assemblage Et Installation
V1,0 Support de moteur, 1 000 lb 8879769 Ne dépassez jamais la capacité maximale de 1 000 lb. Une surcharge peut causer des dommages ou un bris du support de moteur. Maintenez l’outil en bon état. Gardez-le propre pour obtenir les meilleurs résultats et la meilleure sécurité. -
Page 14: Soin Et Entretien
8879769 Support de moteur, 1 000 lb V1,0 Fixez les deux roues de 3 1/2 po (n 10) sur les essieux de traverse arrière avec une rondelle (n 14) et un écrou (n 11). Insérez la traverse centrale (n 17) dans le tube carré à la base du montant (n Insérez le boulon M12 x 80 (n... -
Page 15: Mise Au Rebut
V1,0 Support de moteur, 1 000 lb 8879769 Assurez-vous que la plaque de montage de tête (n 4) et les bras de montage (n 9) sont propres et exempts de saleté, de débris et de graisse. Vérifiez régulièrement toutes les pièces de quincaillerie et serrez-les, au besoin. -
Page 16: Liste Des Pièces
8879769 Support de moteur, 1 000 lb V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Écrou M12 Montant Boulon M12x70 Poignée Rear Beam Gaine de poignée Rondelle ø12 Head Mounting Plate Rondelle à ressort Ø12 L-Pin Écrou M12 Écrou M14 Middle Beam Rondelle ø14...
