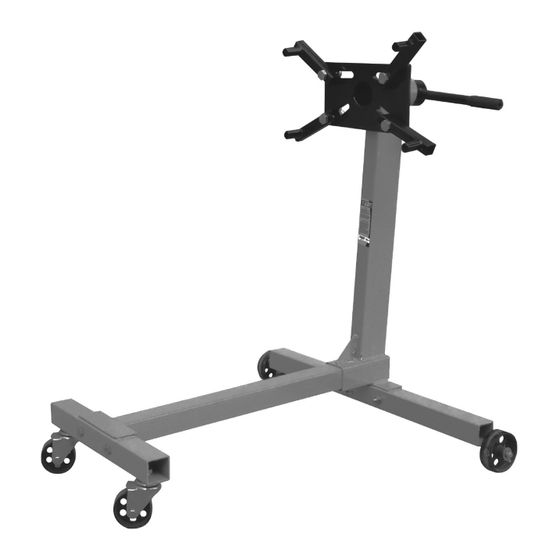

- Page 1 V 3.03 4270666 1,000 lb Engine Stand User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
V 3.03 4270666 1,000 lb Engine Stand SPECIFICATIONS Height 33-7/16 in. Base Size 30-5/8 x 30-1/2 in. Dimensions 30-5/8 x 30-1/2 x 33-7/16 in. Face Plate Dimensions 10 x 6 in. Capacity 1,000 pounds Rotating Head 360° Foldable Features Faceplate has four adjustable arms. Simplifies engine overhauls, holds engine at a convenient height. -
Page 3: Personal Safety
4270666 1,000 lb Engine Stand V 3.03 Store tool properly in a safe and dry location to prevent rust or damage. Always lock up tools and keep them out of the reach of children. PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool. - Page 4 V 3.03 1,000 lb Engine Stand 4270666 TOOL USE AND CARE Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger industrial tool. The tool will perform better and more safely at the task for which it was intended.
-
Page 5: Operation
4270666 1,000 lb Engine Stand V 3.03 Attach the Mounting Arms (7) to the Head Mounting Plate (5) with Bolts M14x65 (8), and secure with Flat Washers (9), Lock Washers (11), and Nuts (10). Insert the Head Mounting Plate (5) through the cross tube at the top of the Main Post (1) and secure with the L-pin (6). -
Page 6: Parts Breakdown
V 3.03 1,000 lb Engine Stand 4270666 PARTS BREAKDOWN For technical questions call: 1-800-665-8685... -
Page 7: Parts List
4270666 1,000 lb Engine Stand V 3.03 PARTS LIST Description Qty. Description Qty. 17-KH Flat Washer 1-KH Main Post 19-KH Cotter Pin 3-KH Rear Base Support 4-KH Bolt, M12x40 20-KH Centre Base Support 21-KH Front Base Support 5-KH Head Mounting Plate... - Page 9 V 3,03 4270666 Support de moteur à capacité de 1 000 lb Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
V 3,03 4270666 Support de moteur à capacité de 1 000 lb SPÉCIFICATIONS Hauteur 33-7/16 po Dimensions de la base 30-5/8 X 30-1/2 po Dimensions 30-5/8 x 30-1/2 x 33-7/16 po Dimensions de la plaque avant 10 x 6 po Capacité... -
Page 11: Sécurité Personnelle
4270666 Support de moteur à capacité de 1 000 lb V 3,03 Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée. N’exposez pas l’outil à la pluie ou tout autre type d’intempérie. N’utilisez pas l’outil dans des endroits humides ou mouillés. -
Page 12: Utilisation Et Entretien De L'outil
V 3,03 4270666 Support de moteur à capacité de 1 000 lb Ne dépassez jamais la capacité maximale de 1 000 lb. Une surcharge peut causer des dommages ou un bris du support de moteur. Maintenez l’outil en bon état. Gardez-le propre pour obtenir les meilleurs résultats et la meilleure sécurité. - Page 13 4270666 Support de moteur à capacité de 1 000 lb V 3,03 DÉBALLAGE Retirez soigneusement l’outil de l’emballage. a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil de manière satisfaisante. Assurez-vous que tous les articles sur la liste de pièces sont compris.
-
Page 14: Entretien
V 3,03 4270666 Support de moteur à capacité de 1 000 lb UTILISATION AVERTISSEMENT ! Utilisez un dispositif de levage telle une grue d’atelier afin de placer la charge par rapport au support de moteur. Avant de fixer la charge au support de moteur, verrouillez la plaque de montage de tête (n au moyen de la goupille en L (n Fixez solidement l’arrière du bloc-moteur à... - Page 15 4270666 Support de moteur à capacité de 1 000 lb V 3,03 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 16: Liste Des Pièces
V 3,03 4270666 Support de moteur à capacité de 1 000 lb LISTE DES PIÈCES Description Qté. Description Qté. 17-KH Rondelle plate 1-KH Montant principal 3-KH Support de base arrière 19-KH Goupille fendue 20-KH Support de base centrale 4-KH Boulon de M12x40 5-KH Plaque de montage de tête...
