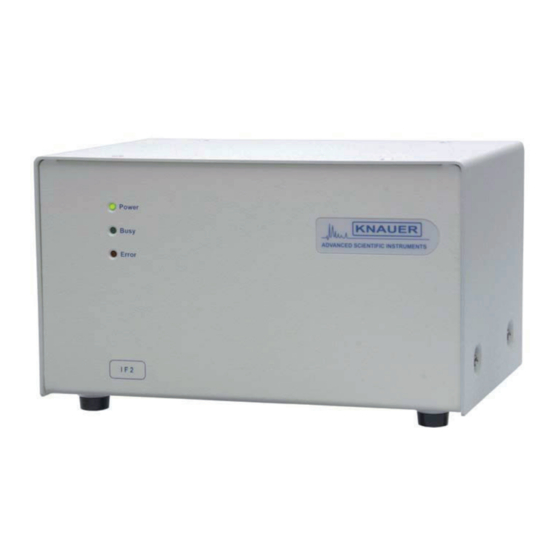

Knauer Interface Box IF2
Manual/Handbuch
V7050 03/2007
Wissenschaftliche Gerätebau
Dr. Ing. Herbert Knauer GmbH
Hegauer Weg 38
14163 Berlin, Germany
Telephone: +49-(0)30-809727-0
Telefax:
+49-(0)30-8015010
E-Mail:
info@knauer.net
Internet:
www.knauer.net

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IF2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Knauer IF2

Summary of Contents for Knauer IF2

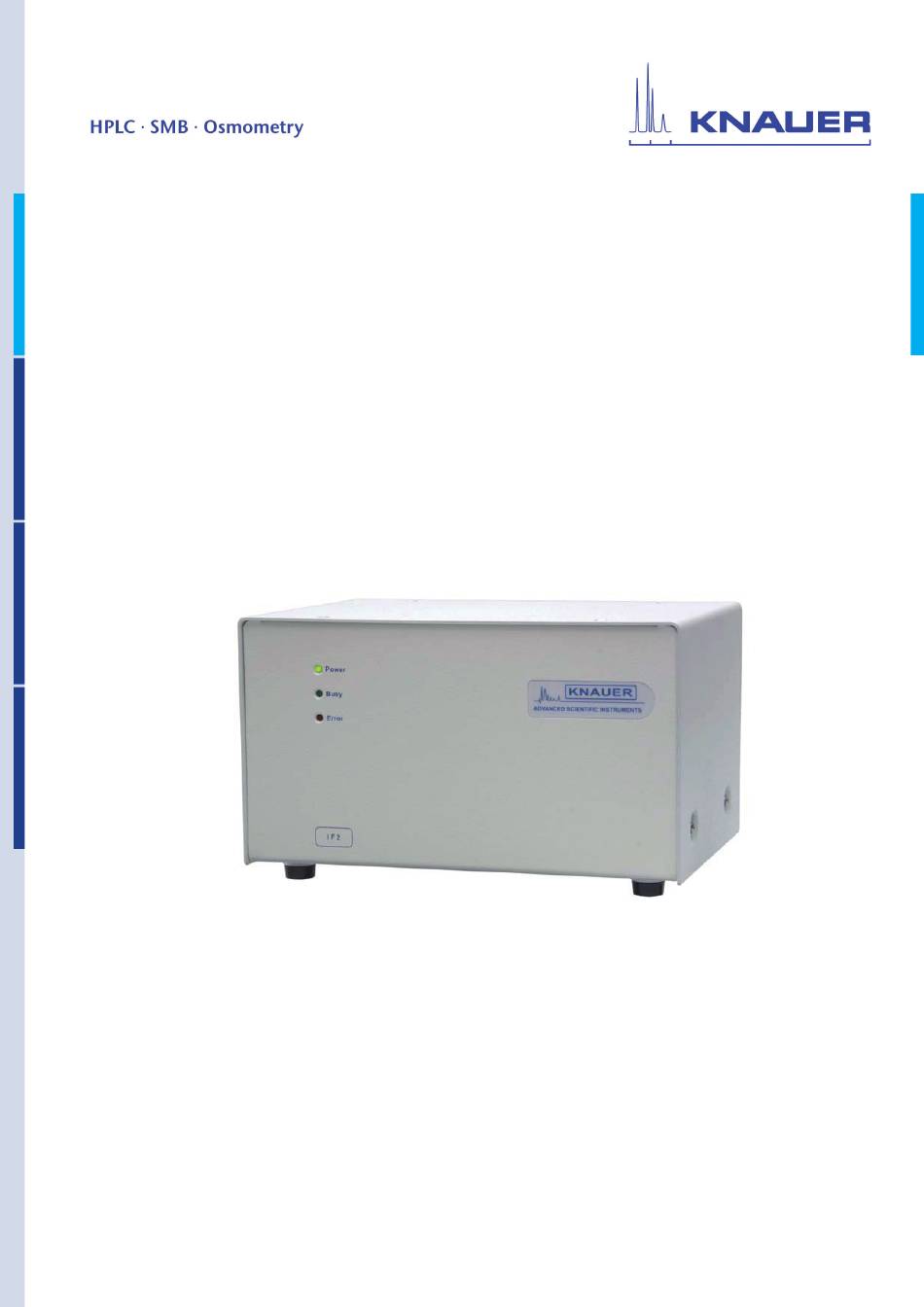

  • Page 1 Knauer Interface Box IF2 Manual/Handbuch V7050 03/2007 Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Hegauer Weg 38 14163 Berlin, Germany Telephone: +49-(0)30-809727-0 Telefax: +49-(0)30-8015010 E-Mail: info@knauer.net Internet: www.knauer.net...

  • Page 2: Table Of Contents

    C O N T E N T S General information Contents of the accessory kit for the Interface Box IF 2 Technical data Instrument Display and Connections Front view of the instrument Back panel of the instrument Analog Inputs (AN.IN) Analog Outputs (AN.OUT) Digital Inputs (DIG.IN) Digital Outputs (DIG.OUT)

  • Page 3: General Information

    General information The Interface Box IF 2 enables the recording or control of instruments that are not supported by the KNAUER software over four channels. It can be used for detector recording over the analog inputs, it can control the flow rate for HPLC pumps over the analog outputs, or it can switch valves over the digital outputs.

  • Page 4: Back Panel Of The Instrument

    Interface Box IF 2 and on the instruments that will be controlled. If the maximum voltage and current are exceeded, KNAUER is not liable for defective instruments! Analog Inputs (AN.IN) To record from analog signals, up to four channels or instruments can be connected with the Interface Box IF 2.

  • Page 5: Analog Outputs (An.out)

    Analog Outputs (AN.OUT) The outputs distribute analog voltage signals, so that instruments containing a respective input can be controlled. Depending on the number of outputs, up to four instruments can be controlled. The outputs can be independently programmed which enables the programming of high pressure gradient system pumps.

  • Page 6: Connecting The Interface Box If 2

    Please pay attention to the maximal voltage and current of the in and outputs on the Interface Box IF 2 and on the instruments that will be controlled. If the maximum voltage and current are exceeded, KNAUER is not liable for defective instruments! The WAGO plug strips and cable that are required for connection are included in the Interface Box IF 2 accessory kit.

  • Page 7: Installation Of The Wago Service Cable

    Installation of the WAGO service cable In order to clamp the cable on the desired positions of the WAGO plug, please follow the directions below: 1. Insert the rounded end of the lever latch into the square opening of the selected connector of the plug strip.

  • Page 8: Generelle Informationen

    Generelle Informationen Die Interface Box IF 2 ermöglicht die Datenaufnahme bzw. die Steuerung von Geräten über 4 Kanäle, die von der KNAUER Software nicht unterstützt werden. Das können Datenaufnahmen von Detektoren über die Analogeingänge, die Flusssteuerung bei HPLC-Pumpen über die Analogausgänge...

  • Page 9: Rückseite Des Gerätes

    Rückansicht der Interface Box IF 2 Bitte beachten Sie die maximal zulässigen Spannungen und Ströme der Ein- und Ausgänge an der Interface Box IF 2 und an den zu steuernden Geräten. KNAUER kann bei durch Überschreitung derselben hervorgerufenen Defekten keine Haftung übernehmen! Analoge Eingänge (AN.IN) Gedacht für die Aufnahme von Analogsignalen, können bis zu vier...

  • Page 10: Analoge Ausgänge (An.out)

    Gain factor (for all channels) 1, 2, 4, 8, 16 Analoge Ausgänge (AN.OUT) Diese Ausgänge geben analoge Spannungssignale aus, mit denen Geräte, die einen entsprechenden Eingang aufweisen, angesteuert werden können. Entsprechend der Anzahl der Ausgänge können vier dieser Geräte gesteuert werden. Die Ausgänge können unabhängig voneinander programmiert werden.

  • Page 11: Stromversorgung

    Hinweise erlaubten Maximalspannung. Bei Überschreitung kann das Gerät zerstört werden. KNAUER kann für diesen Fall nicht haftbar gemacht werden. Die zur Verbindung erforderlichen WAGO-Steckerleisten und Kabel sind im Beipack zum Interface Box IF 2 enthalten. Der Analogeingang und der Digitalausgang des selben Kanals können nicht gleichzeitig benutzt werden.

  • Page 12: Montage Der Wago-Anschlussleitungen

    Montage der WAGO-Anschlussleitungen Um die Kabel an den gewünschten Positionen der WAGO-Stecker festzuklemmen, folgen Sie bitte untenstehender Anweisung Führen Sie die abgerundete Seite des Hebelwerkzeugs am ausgewählten Anschluss in die quadratische Öffnung des Steckers. Drücken Sie den Hebel wie durch den Pfeil angezeigt nach unten fest.

  • Page 13: Warranty Statement

    Defective Interface Box IF 2 should be sent to the manufacturer for repair. Wissenschaftliche Gerätebau Dr. Ing. Herbert KNAUER GmbH Hegauer Weg 38 D-14163 Berlin Tel: 030 – 809 727 – 0 Fax: 030 –...

  • Page 14: Declaration Of Conformity

    Declaration of conformity Konformitätserklärung Manufacturer’s name and address: Herstellername und -adresse Wissenschaftliche Gerätebau Dr. Ing. Herbert KNAUER GmbH Hegauer Weg 38 14163 Berlin, Germany Interface Box IF 2 Bestellnummer A 5330 complies with the following requirements and product specifications: Low Voltage Ordinance (73/23/EWG) ●...
