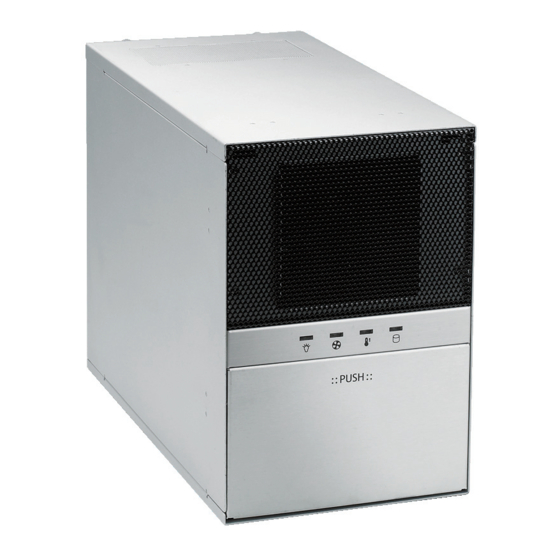

- Page 1 User Manual IPC-3026 6-Slot Desktop / Wallmount Chassis for Half-Size SBC with 1U Power Supply 带 1U 电源的 6 槽短卡台式 / 壁挂式机箱 帶 1U 電源的 6 槽短卡直立式 / 壁掛式機箱...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 Discard used batteries according to the manufacturer’s instructions. THE COMPUTER IS PROVIDED WITH CD DRIVES COMPLY WITH APPRO- PRIATE SAFETY STANDARDS INCLUDING IEC 60825. CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT IPC-3026 User Manual/ 用户手册...
- Page 4 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0°C （32° F）或高于 40°C （104°F） ，否则可能会损坏设备。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。 请将电源线布置在人们不易绊到的位置，并不要在电源线上覆盖任何杂物。 请注意设备上的所有警告和注意标语。 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损 坏。 请不要让任何液体流入通风口，以免引起火灾或者短路。 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。 如遇下列情况，请由专业人员来维修： 电源线或者插头损坏； 设备内部有液体流入； 设备曾暴露在过于潮湿的环境中使用； 设备无法正常工作，或您无法通过用户手册来使其正常工作； 设备跌落或者损坏； 设备有明显的外观破损。 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆 炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替 换。请按照制造商的指示处理旧电池。 计算机提供的 CD 光盘驱动，已符合各种安全标准，包括 IEC 60825。 IPC-3026 User Manual/ 用户手册...
- Page 5 面上涂成黑色，但 1 类激光器不必用此颜色组合。 如果激光产品的尺寸或设计不可能使产品上有标记，则建议标记附在使用说明书 中或包装箱上。 说明标记 均要有此标记 警告标记 - 危险符号 除 1 和 1M 类，均要有 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制： (1) 本设备不得产生有害的干扰，而且 (2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设 备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机 箱。 注意：接触产品的母板、底板或附加卡前，请先确保您接地来移除身上附带的静 电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请 将所有电子元件放在无静电的表面或静电屏蔽袋中。 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件 （如螺丝） 以确保正确的安装。 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。 IPC-3026 User Manual/ 用户手册...
- Page 6 設備曾暴露在過於潮濕的環境中使用； 設備無法正常工作，或您無法透過用戶手冊來使其正常工作； 設備跌落或者損壞； 設備有明顯的外觀破損。 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆 炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替 換。請按照製造商的指示處理舊電池。 電腦提供的光碟機，已符合適當的安全標準，包括 IEC 60825。 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制： (1) 本設備不得產生有害的干擾，而且 (2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設 備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機 箱。 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜 電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請 將所有電子元件放在無靜電的表面或靜電屏蔽袋中。 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件 （如螺絲） 以確保正確的安裝。 IPC-3026 User Manual/ 用户手册...
- Page 7 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 8 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 9 It should be free of marks and scratches and in perfect working order upon receipt. As you unpack the IPC-3026, check it for signs of ship- ping damage. (For example, damaged box, scratches, dents, etc.) If it is damaged or it fails to meet the specifications, notify our service department or your local sales representative immediately.
- Page 10 您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检查。 检查之后，我们会给您提供维修或更换服务。 安裝系統之前，用戶需確認包裝中含有下所列各項。若有任何不符，請 立即與經銷商 聯繫。 IPC-3026 機箱 用戶手冊 品質保證卡 附件盒，包括一袋螺絲 （用於固定 CPU 板卡、磁碟機、壁掛式安裝支架等）和一 對壁掛式安裝支架 裝貨前，我們已全面仔細檢查過 IPC-3026。因此您購買的產品應當是完好無 損且運轉 正常的。在您打開 IPC-3026 的產品包裝時，請檢查是否有破損痕跡 （例如，包裝箱損 壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請立即聯繫我們 的服務部門 或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝材料以備搬 運人員檢 查。檢查之後，我們會給您提供維修或更換服務。 IPC-3026 User Manual/ 用户手册...
-
Page 11: Table Of Contents
Figure 3.2 Changing Power Supply/ 更换电源 / 更換電源..14 Appendix A Exploded Diagram & Parts List 分解图和部件列表 爆炸圖及零件表 ....15 Exploded Diagram & Parts List/ 分解图和部件列表 / 爆炸圖及零件表 ..16 Figure A.1 Exploded Diagram/ 分解图 / 爆炸圖.....16 Table A.1: Parts List..............17 IPC-3026 User Manual/ 用户手册... - Page 12 IPC-3026 User Manual/ 用户手册...
-
Page 13: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 14: Specifications/ 产品规格 / 產品規格
+12 V @ 10 A, -12 V @ 0.3 A +5 Vsb @ 2.0 A Minimum load +3.3 V @ 0.1 A +5 V @ 0.2 A, +12 V @ 0.6 A MTBF 100,000 hours @ 25° C Safety UL/TUV/CB/CCC IPC-3026 User Manual/ 用户手册... -
Page 15: Environmental Specifications/ 环境规格 / 環境規格
-20 to 60° C (-4~140° F) Humidity 10% to 85% @ 40° C 10% to 95% @ 40° C Vibration 1 Gms 2 Gms Safety CE complaint Dimension Diagram/ 产品尺寸 / 產品尺寸 [Unit: mm] Figure 1.1 Dimension Diagram/ 产品尺寸 / 產品尺寸 IPC-3026 User Manual/ 用户手册... - Page 16 IPC-3026 User Manual/ 用户手册...
-
Page 17: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... -
Page 18: Removing Side Cover/ 移除側盖 / 移除側蓋
Removing Side Cover/ 移除側盖 / 移除側蓋 Figure 2.1 Removing Side Cover/ 移除側盖 / 移除側蓋 IPC-3026 User Manual/ 用户手册... -
Page 19: Installing 3.5" Hdd /安装磁盘驱动器 / 安裝Hdd 硬 碟
Installing 3.5" HDD /安装磁盘驱动器 / 安裝HDD 硬 碟 Figure 2.2 Installing 3.5" HDD / 安装磁盘驱动器 / 安裝 HDD 硬碟 IPC-3026 User Manual/ 用户手册... -
Page 20: Remove Top Cover/ 移除顶盖 / 移除頂蓋
Remove Top Cover/ 移除顶盖 / 移除頂蓋 Figure 2.3 Remove Top Cover/ 移除顶盖 / 移除頂蓋 IPC-3026 User Manual/ 用户手册... -
Page 21: Installing The Backplane & Cpu Card/ 安装背板 &Cpu 卡 / 安裝背板 &Cpu 卡9
Installing the Backplane & CPU Card/ 安装背板 &CPU 卡 / 安裝背板 &CPU 卡 Figure 2.4 Backplane & CPU card installation/ 安装背板 &CPU 卡 / 安裝背板 &CPU 卡 IPC-3026 User Manual/ 用户手册... -
Page 22: Installing Add-On Card/ 安装附加卡 / 安裝附加卡
Installing Add-On Card/ 安装附加卡 / 安裝附加卡 Figure 2.5 Installing add-on cards/ 安装附加卡 / 安裝附加卡 IPC-3026 User Manual/ 用户手册... -
Page 23: Installing Wallmount Bracket/ 安装壁挂式支架 / 安裝壁掛式支架
[Unit: mm] Figure 2.6 Installing Wallmount Bracket/ 安装壁挂式支架 / 安裝壁掛式支架 Note! This pair of wallmount bracket is designed for side of chassis and bot- tom side. Reverse installation is not permitted. 注！ 产品附带的一对壁挂式安装支架分别适用于机箱侧部和底部，请勿颠倒 使用。 注！ 產品附帶的一對壁掛式安裝支架分別適用於機箱側部和底部，請勿顛倒 使用。 IPC-3026 User Manual/ 用户手册... - Page 24 IPC-3026 User Manual/ 用户手册...
-
Page 25: Chapter 3 Operation 操作
Chapter Operation 操作... -
Page 26: Replacing The Filter/ 更换过滤器 / 更換濾網
Replacing the Filter/ 更换过滤器 / 更換濾網 Figure 3.1 Replacing the Filter/ 更换过滤器 / 更換濾網 Changing Power Supply/ 更换电源 / 更換電源 Figure 3.2 Changing Power Supply/ 更换电源 / 更換電源 IPC-3026 User Manual/ 用户手册... -
Page 27: Exploded Diagram & Parts List/ 分解图和部件列表 / 爆炸圖及零件表
Appendix Exploded Diagram & Parts List 分解图和部件列表 爆炸圖及零件表... - Page 28 Exploded Diagram & Parts List/ 分解图和部件列 表 / 爆炸圖及零件表 Figure A.1 Exploded Diagram/ 分解图 / 爆炸圖 IPC-3026 User Manual/ 用户手册...
- Page 29 DOOR LOCK TOP COVER RESET BUTTON PCI CARD RUBBER BKT ALARM RESET BUTTON SLOT BRACKET POWER BUTTON HDD RUBBER SWITCH HOLDER HDD TRAY LED LENS POWER SUPPLY USB CABLE MOUNTING BRACKET ALARM BOARD SIDE COVER FAN FILTER IPC-3026 User Manual/ 用户手册...
- Page 30 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2010 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
